536 Handbetrieb und Einrichten
14.7 W
e
rk
stüc
k-Sc
hieflag
e
mit 3D-T
astsyst
e
m k
o
mpensier
en

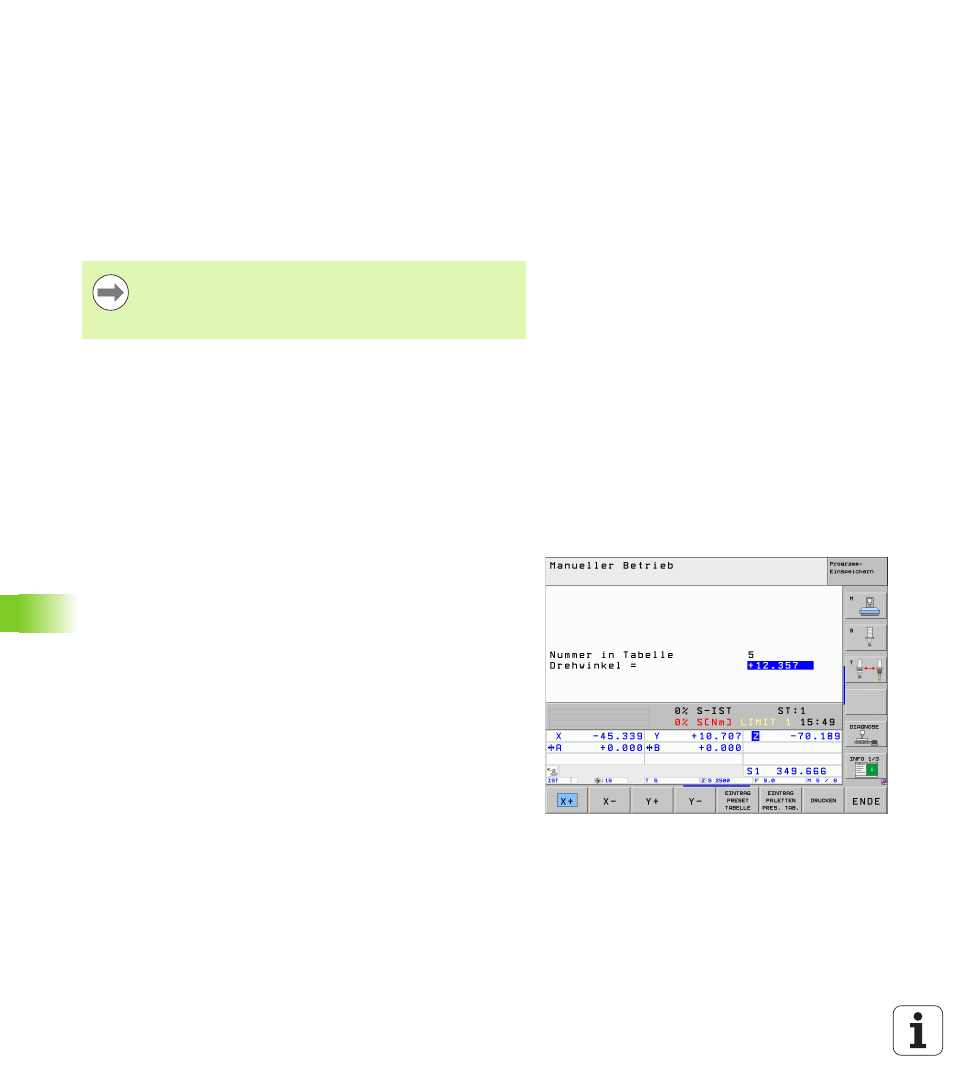

Grunddrehung in der Preset-Tabelle speichern
U Nach dem Antast-Vorgang die Preset-Nummer im Eingabefeld
Nummer in Tabelle:
eingeben, in der die TNC die aktive
Grunddrehung speichern soll
U Softkey EINTRAG PRESET TABELLE drücken, um die
Grunddrehung in der Preset-Tabelle zu speichern
Grunddrehung in der Palettenpreset-Tabelle
speichern
U Nach dem Antast-Vorgang die Preset-Nummer im Eingabefeld
Nummer in Tabelle:
eingeben, in der die TNC die aktive
Grunddrehung speichern soll
U Softkey EINTRAG PALETTEN PRES. TAB. drücken, um die
Grunddrehung in der Palettenpreset-Tabelle zu speichern
Die TNC zeigt einen aktiven Palettenpreset in der zusätzlichen Status-
Anzeige an (siehe „Allgemeine Paletten-Information (Reiter PAL)” auf
Seite 84).
Grunddrehung anzeigen
Der Winkel der Grunddrehung steht nach erneutem Wählen von
ANTASTEN ROT in der Drehwinkel-Anzeige. Die TNC zeigt den
Drehwinkel auch in der zusätzlichen Statusanzeige an (STATUS POS.)
In der Status-Anzeige wird ein Symbol für die Grunddrehung
eingeblendet, wenn die TNC die Maschinen-Achsen entsprechend der
Grunddrehung verfährt.
Grunddrehung aufheben
U Antastfunktion wählen: Softkey ANTASTEN ROT drücken
U Drehwinkel „0“ eingeben, mit Taste ENT übernehmen
U Antastfunktion beenden: Taste END drücken
Um eine Grunddrehung in der Palettenpreset-Tabelle
speichern zu können, müssen Sie vor dem Antastvorgang
einen Null-Preset aktivieren. Ein Null-Preset enthält in allen
Achsen der Preset-Tabelle den Eintrag 0!
