HEIDENHAIN iTNC 530 537
14.8 Bezugspunkt-Setz
en mit 3D-T
astsyst
e
m

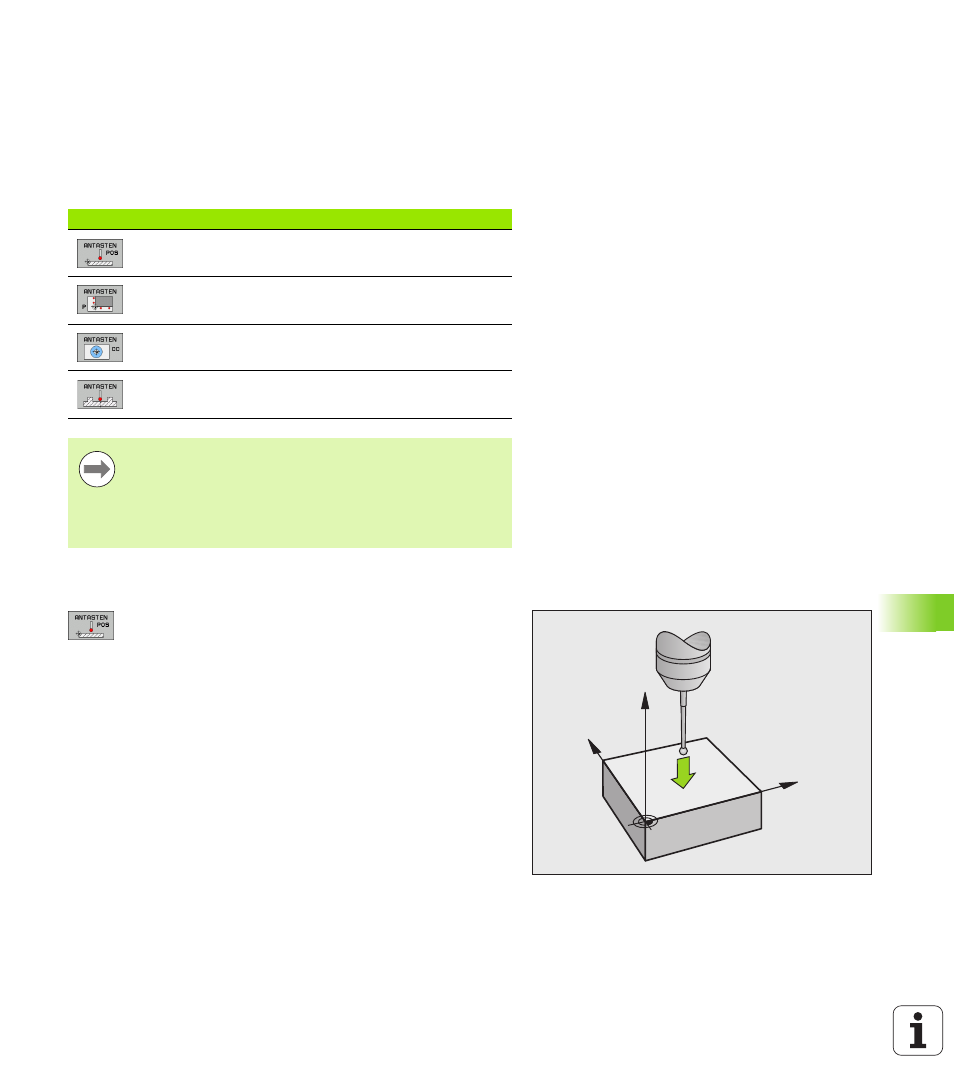

14.8 Bezugspunkt-Setzen mit 3D-
Tastsystem
Übersicht
Die Funktionen zum Bezugspunkt-Setzen am ausgerichteten
Werkstück wählen Sie mit folgenden Softkeys:
Bezugspunkt-Setzen in einer beliebigen Achse
U Antastfunktion wählen: Softkey ANTASTEN POS
drücken
U Tastsystem in die Nähe des Antastpunkts
positionieren
U Antastrichtung und gleichzeitig Achse wählen, für die
der Bezugspunkt gesetzt wird, z.B. Z in Richtung Z–
antasten: Über Softkey wählen
U Antasten: Externe START-Taste drücken
U Bezugspunkt : Soll-Koordinate eingeben, mit Softkey
BEZUGSP. SETZEN übernehmen, oder Wert in eine
Tabelle schreiben (siehe „Messwerte aus den
Tastsystem-Zyklen in eine Nullpunkt-Tabelle
schreiben”, Seite 529, oder siehe „Messwerte aus
den Tastsystem-Zyklen in die Preset-Tabelle
schreiben”, Seite 530, oder siehe „Messwerte in der
Palettenpreset-Tabelle speichern”, Seite 531)
U Antast-Funktion beenden: Taste END drücken
Softkey Funktion Seite
Bezugspunkt-Setzen in einer
beliebigen Achse mit Seite 537
Ecke als Bezugspunkt setzen Seite 538
Kreismittelpunkt als Bezugspunkt
setzen Seite 539
Mittelachse als Bezugspunkt Seite 540
Beachten Sie, dass die TNC bei einer aktiven Nullpunkt-
Verschiebung den angetasteten Wert immer auf den
aktiven Preset (bzw. auf den zuletzt in der Betriebsart
Manuell gesetzten Bezugspunkt) bezieht, obwohl in der
Positions-Anzeige die Nullpunkt-Verschiebung verrechnet
ist.
Y
X
Z
