Programmieren: Drehbearbeitung
14.2 Basisfunktionen (Software-Option 50)
14
424
TNC 640 | Benutzer-Handbuch DIN/ISO-Programmierung | 3/2013
Einstiche programmieren
Einstiche sind Vertiefungen an runden Bauteilen und dienen meist
der Aufnahme von Sicherungsringen und Dichtungen oder werden
als Schmiernuten verwendet. Sie können Einstiche am Umfang
oder auf der Stirnflächen des Drehteils programmieren. Hierzu
stehen Ihnen zwei separate Kontur-Elemente zur Verfügung:
GRV RADIAL: Einstich am Umfang des Drehteils
GRV AXIAL: Einstich auf der Stirnfläche des Drehteils

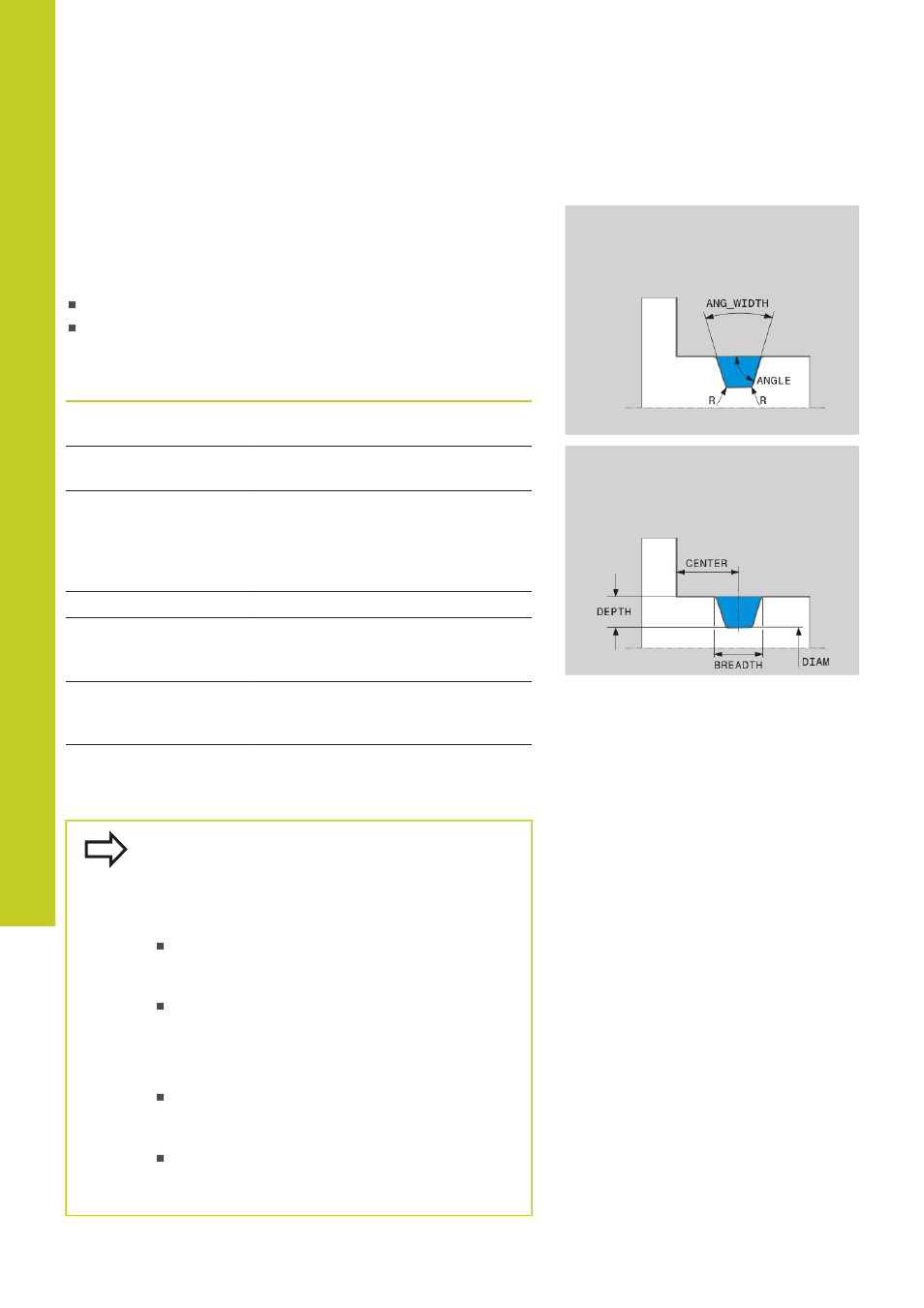

Eingabe-Elemente in Einstichen GRV
Eingabe-Element Verwendung Eingabe
CENTER
Mittelpunkt des
Einstichs Pflicht
R
Eckenradius beider
Innenecken Optional
DEPTH / DIAM
Einstich-Tiefe
(Vorzeichen
beachten!) /
Durchmesser
Einstichgrund Pflicht
BREADTH
Einstich-Breite Pflicht
ANGLE / ANG_WIDTH
Flankenwinkel /
Öffnungswinkel beider
Flanken Optional
RND / CHF
Rundung / Fase
startpunktnahen Ecke
der Kontur Optional
FAR_RND / FAR_CHF
Rundung / Fase
startpunktferne Ecke
der Kontur Optional
Das Vorzeichen der Einstich-Tiefe bestimmt die
Bearbeitungslage (Innen-/Außenbearbeitung) des
Einstichs.
Vorzeichen der Einstich-Tiefe für
Außenbearbeitungen:
Verwenden Sie ein negatives Vorzeichen, wenn
das Kontur-Element in negativer Richtung der Z-
Koordinate verläuft
Verwenden Sie ein positives Vorzeichen, wenn
das Kontur-Element in positiver Richtung der Z-
Koordinate verläuft
Vorzeichen der Einstich-Tiefe für Innenbearbeitungen:
Verwenden Sie ein positives Vorzeichen, wenn
das Kontur-Element in negativer Richtung der Z-
Koordinate verläuft
Verwenden Sie ein negatives Vorzeichen, wenn
das Kontur-Element in positiver Richtung der Z-
Koordinate verläuft
