Programm-Test und Programmlauf
17.1 Grafiken
17
504
TNC 640 | Benutzer-Handbuch DIN/ISO-Programmierung | 3/2013

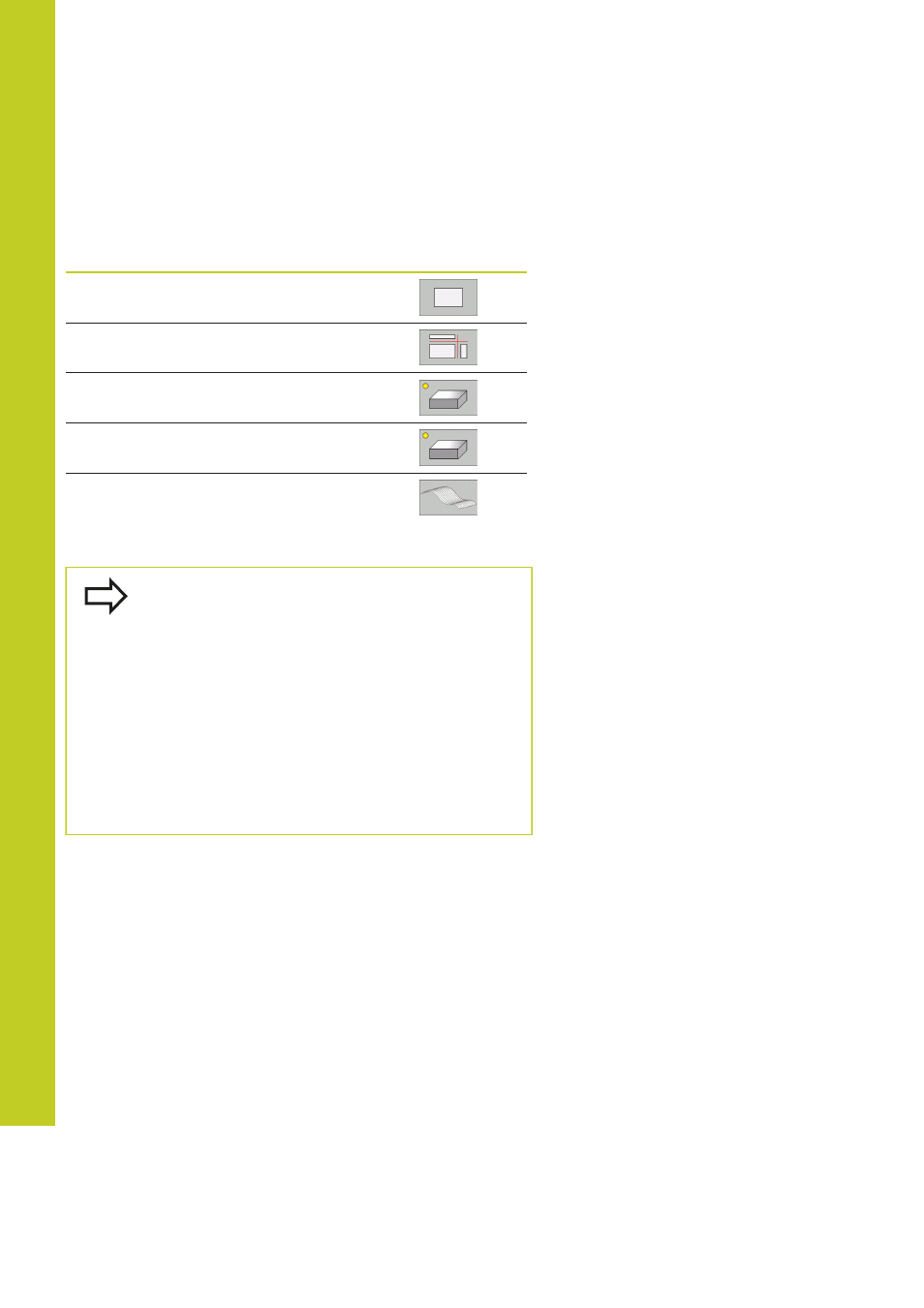

Übersicht: Ansichten
In den Programmlauf-Betriebsarten und in der Betriebsart
Programm-Test zeigt die TNC folgende Softkeys:
Ansicht Softkey
Draufsicht
Darstellung in 3 Ebenen
3D-Darstellung
Hochauflösende 3D-Grafik
3D-Liniengrafik
Einschränkung während des Programmlaufs
Die Bearbeitung lässt sich nicht gleichzeitig grafisch
darstellen, wenn der Rechner der TNC durch
komplizierte Bearbeitungsaufgaben oder großflächige
Bearbeitungen bereits ausgelastet ist. Beispiel:
Abzeilen über das ganze Rohteil mit großem
Werkzeug. Die TNC führt die Grafik nicht mehr fort
und blendet den Text
ERROR im Grafik-Fenster ein.
Die Bearbeitung wird jedoch weiter ausgeführt.
Die TNC stellt in der Programmlaufgrafik
Mehrachsbearbeitungen während des Abarbeitens
nicht grafisch dar. Im Grafikfenster erscheint in
solchen Fällen die Fehlermeldung
Achse nicht
darstellbar.
