Werkstück-Schieflage mit 3D-Tastsystem kompensieren 15.8
15
TNC 640 | Benutzer-Handbuch DIN/ISO-Programmierung | 3/2013
477
15.8 Werkstück-Schieflage mit 3D-
Tastsystem kompensieren
Einführung
HEIDENHAIN übernimmt die Gewährleistung für
die Funktion der Antastzyklen nur dann, wenn
HEIDENHAIN-Tastsysteme eingesetzt werden.
Eine schiefe Werkstück-Aufspannung kompensiert die TNC
rechnerisch durch eine „Grunddrehung“.
Dazu setzt die TNC den Drehwinkel auf den Winkel, den
eine Werkstückfläche mit der Winkelbezugsachse der

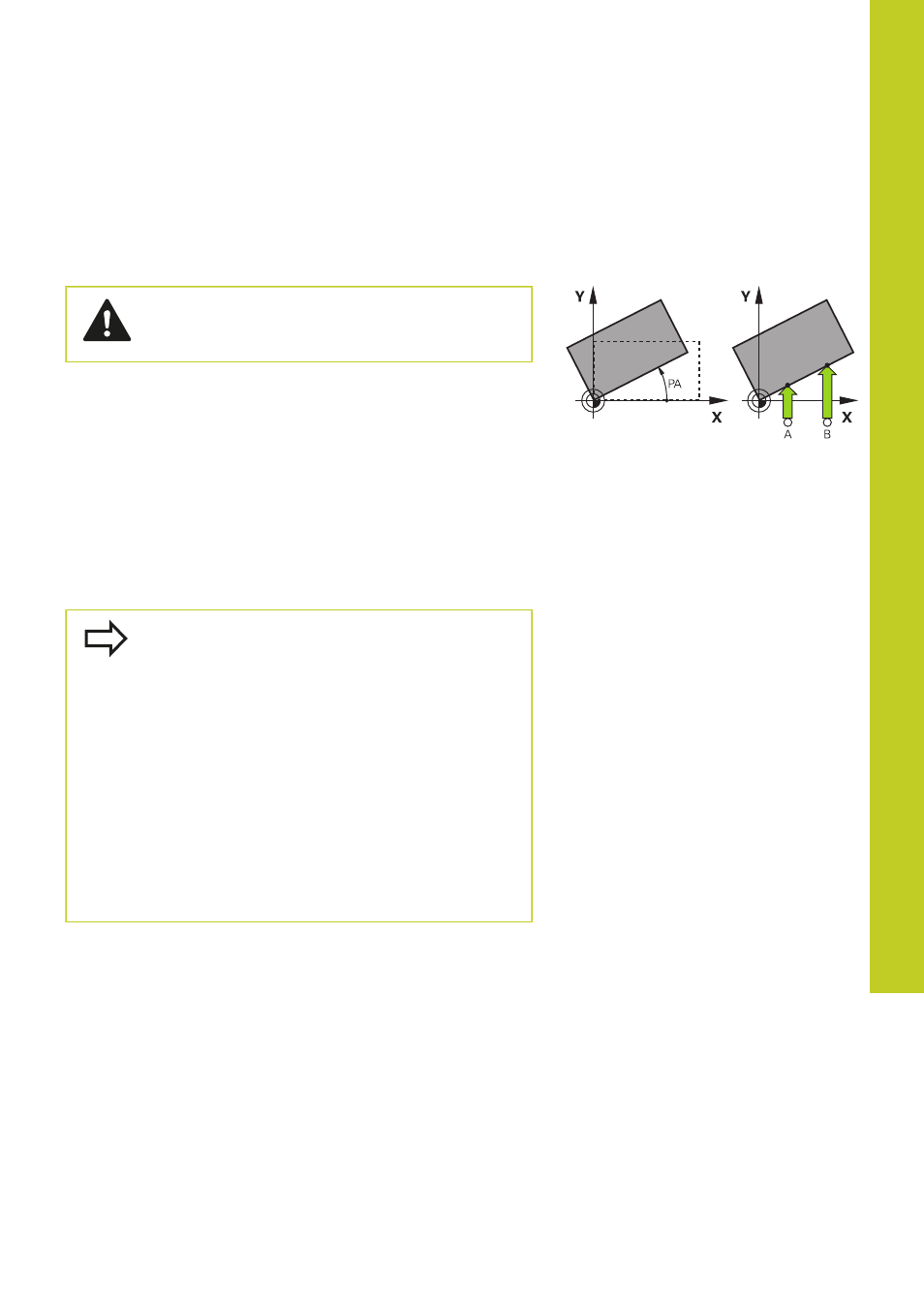

Bearbeitungsebene einschließen soll. Siehe Bild rechts.
Die TNC speichert die Grunddrehung, abhängig von der Werkzeug-
Achse, in den Spalten SPA, SPB oder SPC der Preset-Tabelle.
Zum Ermitteln der Grunddrehung tasten Sie zwei Punkte an einer
Seitenfläche ihres Werkstückes an. Die Reihenfolge in der Sie die
Punkte antasten spielt keine Rolle. Sie können die Grunddrehung
auch über Bohrungen oder Zapfen ermitteln.
Antastrichtung zum Messen der Werkstück-
Schieflage immer senkrecht zur Winkelbezugsachse
wählen.
Damit die Grunddrehung im Programmlauf richtig
verrechnet wird, müssen Sie im ersten Verfahrsatz
beide Koordinaten der Bearbeitungsebene
programmieren.
Eine Grunddrehung können Sie auch in Kombination
mit der PLANE-Funktion verwenden, Sie müssen in
diesem Fall zuerst die Grunddrehung und dann die
PLANE-Funktion aktivieren.
Sie können eine Grunddrehung auch aktivieren ohne
ein Werkstück anzutasten. Geben Sie hierzu einen
Wert in das Grunddrehungsmenü ein und drücken
den Softkey GRUNDDREHUNG SETZEN.
