Programmieren: Drehbearbeitung
14.2 Basisfunktionen (Software-Option 50)
14
428
TNC 640 | Benutzer-Handbuch DIN/ISO-Programmierung | 3/2013

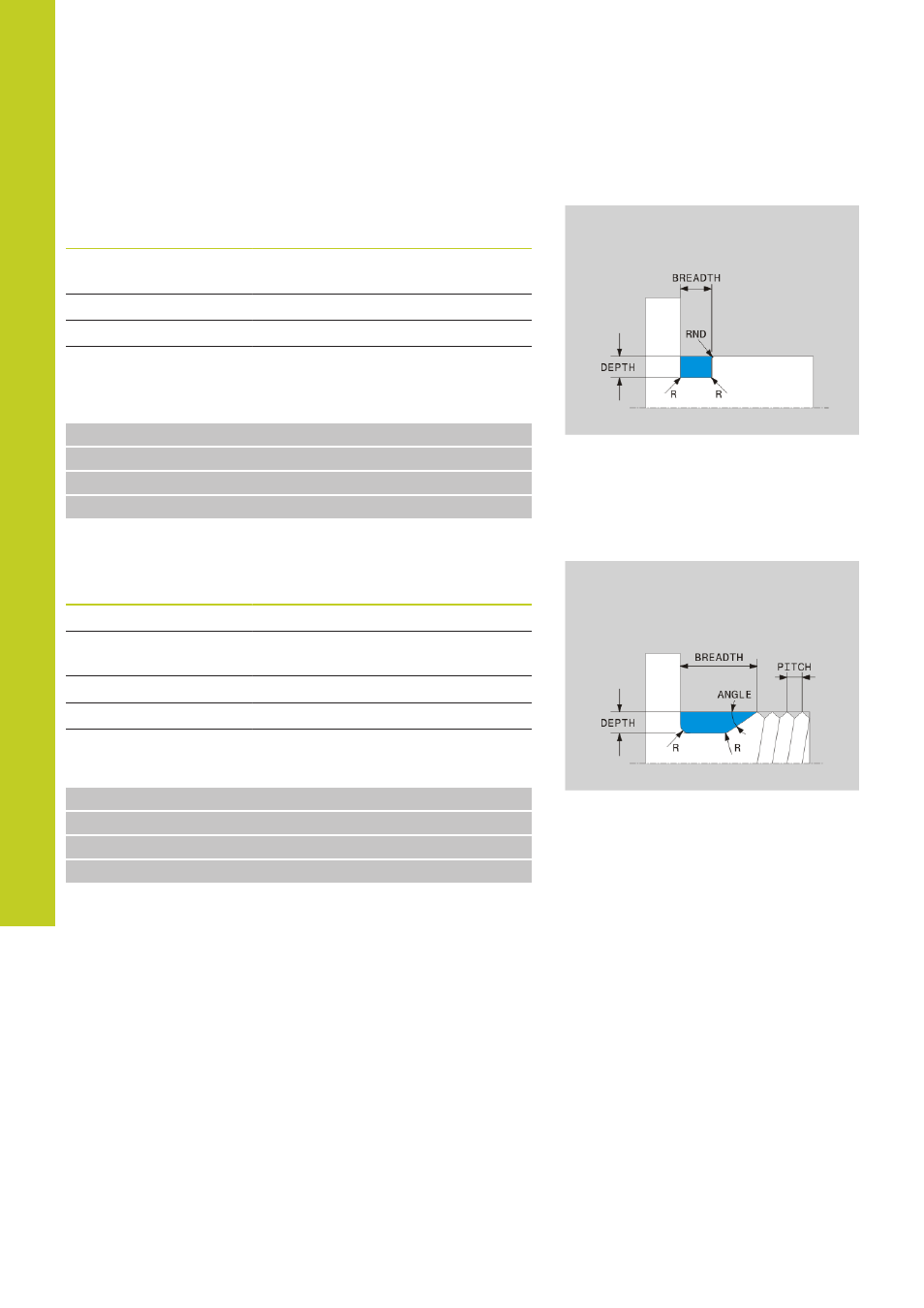

Freistich UDC TYPE_U
Eingabe-Elemente im Freistich
UDC TYPE_U
Eingabe-Element Verwendung Eingabe
R
Eckenradius beider
Innenecken Pflicht
DEPTH
Freistich-Tiefe Pflicht
BREADTH
Freistich-Breite Pflicht
RND / CHF
Rundung / Fase der
Außenecke Pflicht
Freistich Form U: Tiefe = 3, Breite = 8
N30 G01 X+40 Z+0
N40 G01 Z-30
N50 UDC TYPE_U R1 DEPTH3 BREADTH8 RND1
N60 L X+60
Freistich UDC THREAD
Eingabe-Elemente im Freistich DIN 76
UDC THREAD
Eingabe-Element Verwendung Eingabe
PITCH
Gewindesteigung Optional
R
Eckenradius beider
Innenecken Optional
DEPTH
Freistich-Tiefe Optional
BREADTH
Freistich-Breite Optional
ANGLE
Freistichwinkel Optional
Freistich Form U: Tiefe = 3, Breite = 8
N30 G01 X+40 Z+0
N40 G01 Z-30
N50 UDC THREAD PITCH2
N60 L X+60
