Rohteil im Arbeitsraum darstellen 17.2
17
TNC 640 | Benutzer-Handbuch DIN/ISO-Programmierung | 3/2013
513

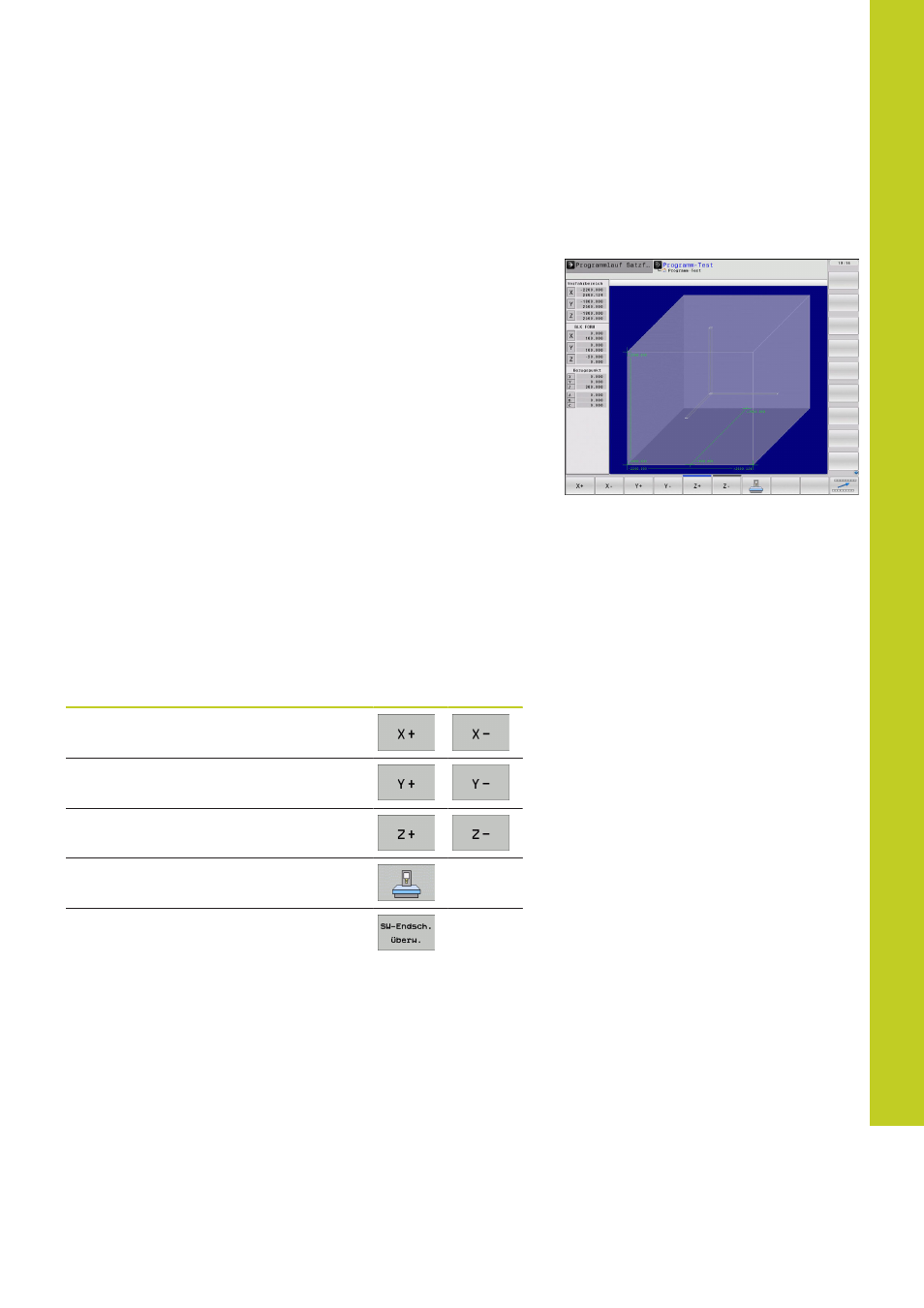

17.2 Rohteil im Arbeitsraum darstellen
Anwendung
In der Betriebsart Programm-Test können Sie die Lage des
Rohteils bzw. Bezugspunktes im Arbeitsraum der Maschine
grafisch überprüfen und die Arbeitsraum-Überwachung in der
Betriebsart Programm-Test aktivieren: Drücken Sie dazu den
Softkey
ROHTEIL IM ARBEITSRAUM. Mit dem Softkey SW-Endsch.
überw. (zweite Softkey-Leiste) können Sie die Funktion aktivieren
bzw. deaktivieren.
Ein weiterer transparenter Quader stellt das Rohteil dar,
dessen Abmaße in der Tabelle
BLK FORM aufgeführt sind. Die
Abmaße übernimmt die TNC aus der Rohteil-Definition des
angewählten Programms. Der Rohteil-Quader definiert das
Eingabe-Koordinatensystem, dessen Nullpunkt innerhalb des
Verfahrbereichs-Quaders liegt.
Wo sich das Rohteil innerhalb des Arbeitsraumes befindet ist
im Normalfall für den Programm-Test unerheblich. Wenn Sie
jedoch die Arbeitsraumüberwachung aktivieren, müssen Sie das
Rohteil „grafisch“ so verschieben, dass das Rohteil innerhalb
des Arbeitsraums liegt. Benützen Sie dazu die in der Tabelle
aufgeführten Softkeys.
Darüber hinaus können Sie den aktuellen Bezugspunkt für die
Betriebsart Programm-Test aktivieren (siehe nachfolgende Tabelle,
letzte Zeile).
Funktion Softkeys
Rohteil in positiver/negativer X-Richtung
verschieben
Rohteil in positiver/negativer Y-Richtung
verschieben
Rohteil in positiver/negativer Z-Richtung
verschieben
Rohteil bezogen auf den gesetzten
Bezugspunkt anzeigen
Ein- bzw. Ausschalten der
Überwachungsfunktion
