Bildschirm und Bedienfeld 2.2
2
TNC 640 | Benutzer-Handbuch DIN/ISO-Programmierung | 3/2013
67

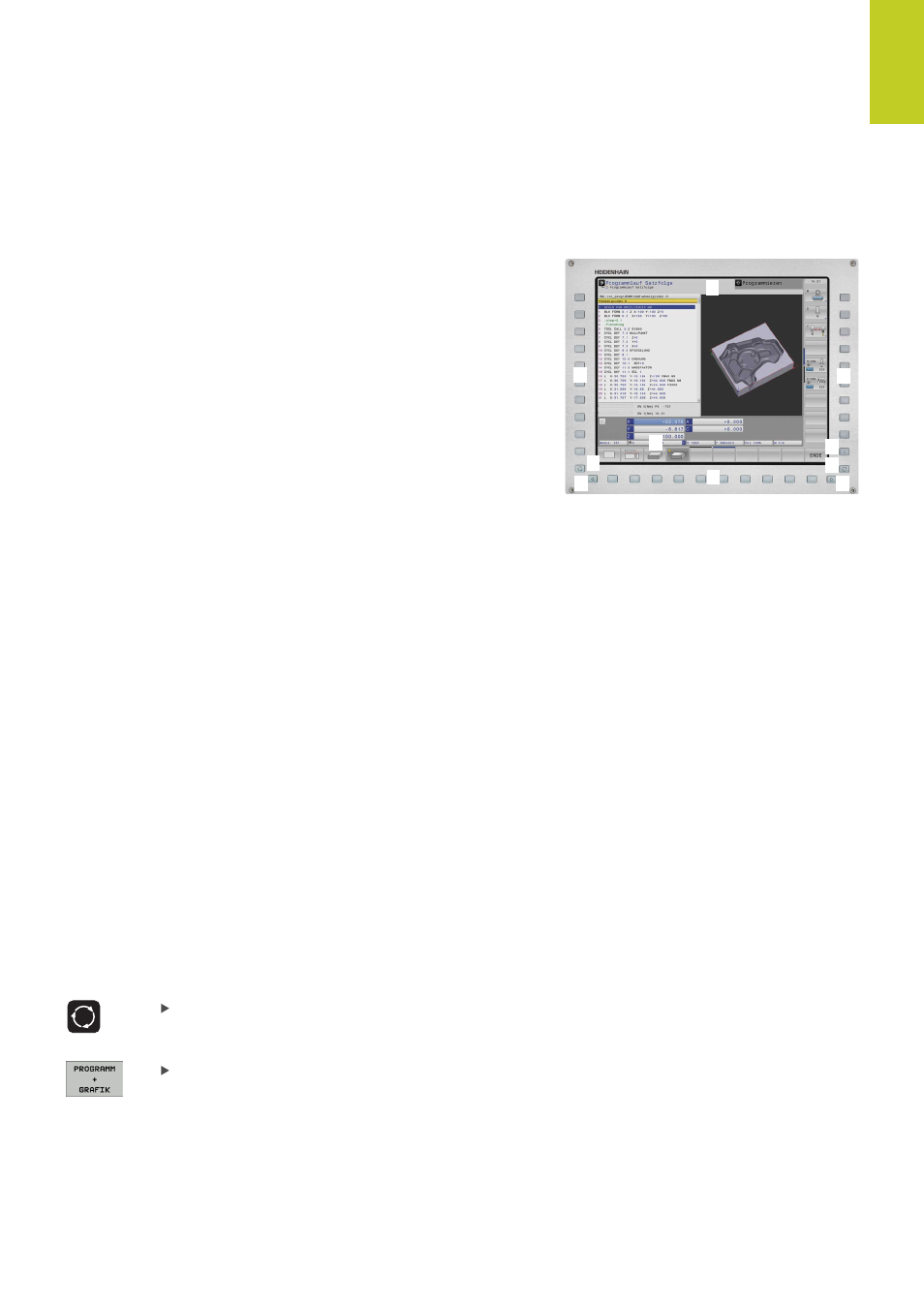

2.2 Bildschirm und Bedienfeld
Bildschirm
Die TNC wird mit einem 19 Zoll TFT-Flachbildschirm geliefert.
1 Kopfzeile
Bei eingeschalteter TNC zeigt der Bildschirm in der Kopfzeile
die angewählten Betriebsarten an: Maschinen-Betriebsarten
links und Programmier-Betriebsarten rechts. Im größeren Feld
der Kopfzeile steht die Betriebsart, auf die der Bildschirm
geschaltet ist: dort erscheinen Dialogfragen und Meldetexte
(Ausnahme: Wenn die TNC nur Grafik anzeigt).
2 Softkeys
In der Fußzeile zeigt die TNC weitere Funktionen in einer
Softkey-Leiste an. Diese Funktionen wählen Sie über die
darunterliegenden Tasten. Zur Orientierung zeigen schmale
Balken direkt über der Softkey-Leiste die Anzahl der Softkey-
Leisten an, die sich mit den außen angeordneten schwarzen
Pfeil-Tasten wählen lassen. Die aktive Softkey-Leiste wird als
aufgehellter Balken dargestellt
3 Softkey-Wahltasten
4 Softkey-Leisten umschalten
5 Festlegen der Bildschirm-Aufteilung
6 Bildschirm-Umschalttaste für Maschinen- und Programmier-
Betriebsarten
7 Softkey-Wahltasten für Maschinenhersteller-Softkeys
8 Softkey-Leisten für Maschinenhersteller-Softkeys umschalten
1
7 7
2
5
4
3
4
6
8
Bildschirm-Aufteilung festlegen
Der Benutzer wählt die Aufteilung des Bildschirms: So kann die
TNC z.B. in der Betriebsart Programmieren das Programm im
linken Fenster anzeigen, während das rechte Fenster gleichzeitig
z.B. eine Programmier-Grafik darstellt. Alternativ lässt sich
im rechten Fenster auch die Programm-Gliederung anzeigen
oder ausschließlich das Programm in einem großen Fenster.
Welche Fenster die TNC anzeigen kann, hängt von der gewählten
Betriebsart ab.
Bildschirm-Aufteilung festlegen:
Bildschirm-Umschalttaste drücken: Die Softkey-
Leiste zeigt die möglichen Bildschirm-Aufteilungen
an, siehe "Betriebsarten", Seite 62
Bildschirm-Aufteilung mit Softkey wählen
