13
M6 (M5)
// 0.3 F
6
// 0.3 F
M6: M
d
= 8 Nm
M5: M
d
= 5 Nm

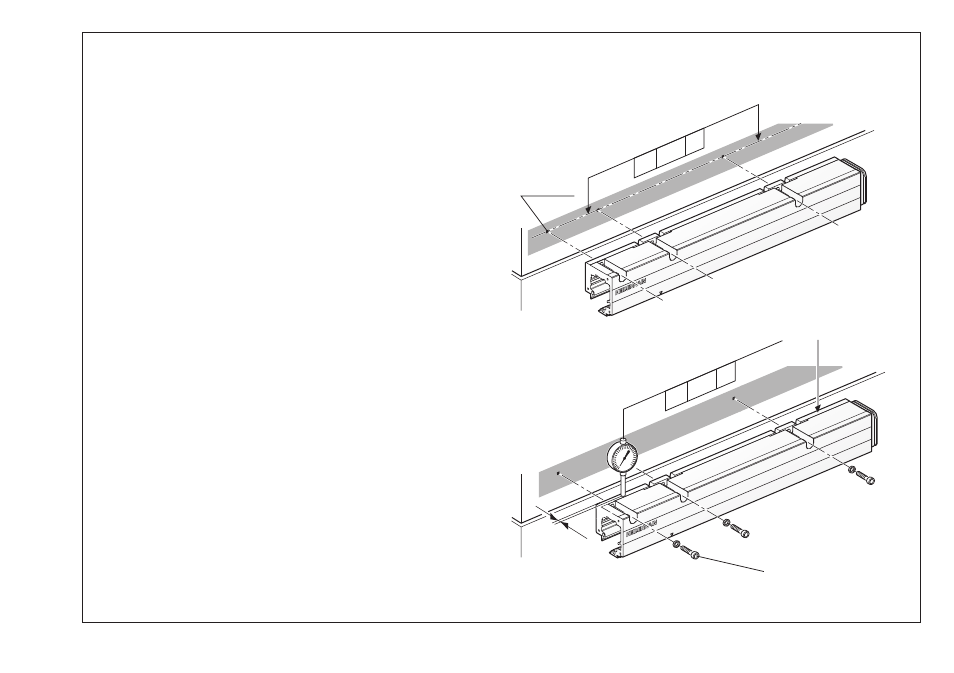

Befestigungsgewinde an der Maschine anbringen.
F = Maschinenführung
Gehäuseendstück anschrauben und zur Maschinenführung F ausrichten.
Attach the threaded mounting holes to the machine.
F = Machine guideway
Screw on housing end section and align it to the machine guideway F.
