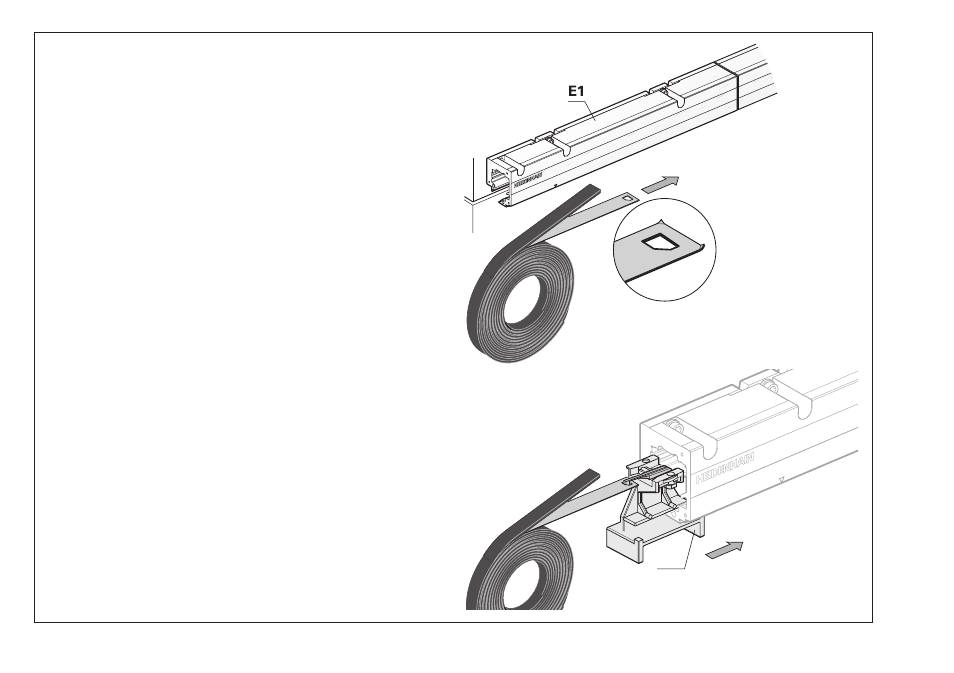

Maßbandmontage
Maßband von Gehäuseendstück E1 in Richtung E2 einziehen.
Teilung muss nach unten zeigen. Lage der Ausstanzung beachten.
Einzieh-Werkzeug EW einfädeln, Maßband einhängen und einziehen.
Mounting the scale tape
Pull in the scale tape from housing end section E1 toward E2.
The graduation must be facing downward. Pay attention to the
orientation of the punched-out part.
Insert the scale tape puller EW, hook in the scale tape and pull in.
