HEIDENHAIN LC 200 - Handbuch (Seite 15)

15
2±0.3
// 0.3
F
M6: M
d
= 8 Nm
M5: M
d
= 5 Nm
MG

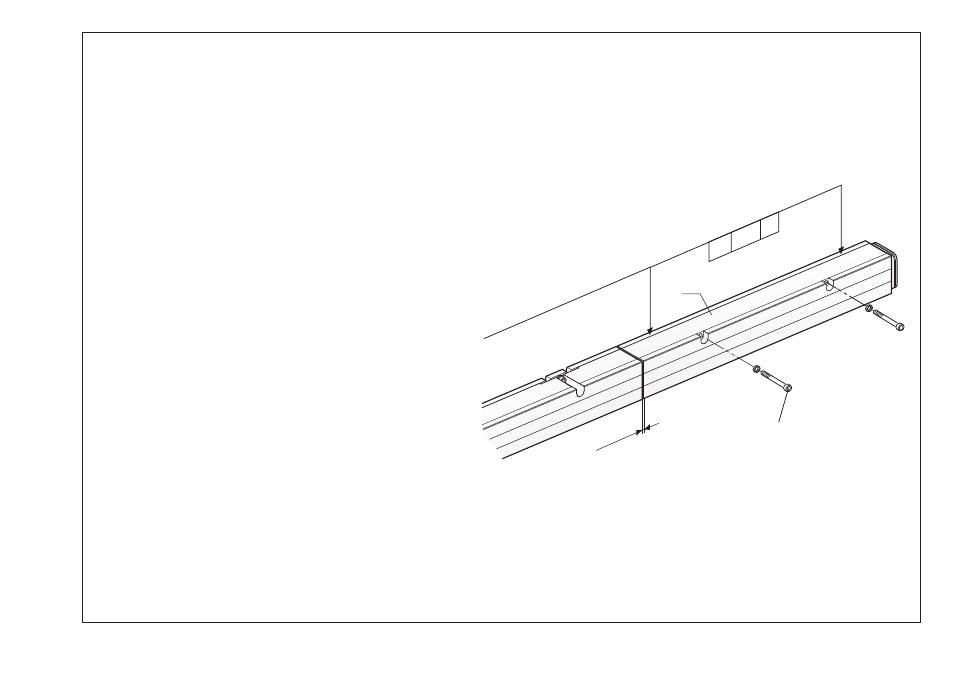

Maßband-Gehäuse MG über Gehäuseendstück schieben. Auf Spalt achten!
Gehäusemittelstück zur Maschinenrichtung ausrichten und anschrauben.
Mit weiteren Gehäuse-Teilstücken ebenso verfahren.
Slide the scale-tape housing MG onto the housing end section. Mind the gap!
Align the housing middle section to the machine direction and screw it on.
Proceed accordingly with the other housing sections.
