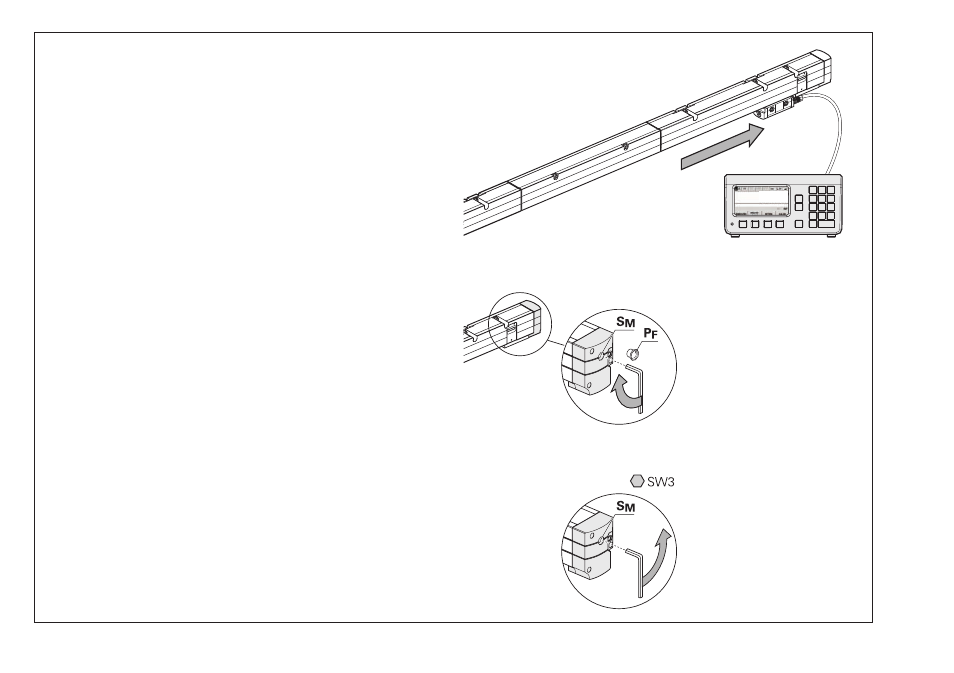

Maßband spannen
Abtasteinheit soweit wie möglich in Richtung Endstück fahren.
Stopfen P
F
vorsichtig entfernen.
Korrekturschraube S
M
anziehen um eine Maßband-Vorspannung zu
erreichen (¹ ca. 50 µm).
Korrekturschraube S
M
lösen, bis die Anzeige stillsteht.
Das Maßband ist entspannt, die Korrekturschraube nicht mehr
weiterdrehen.
Tensioning the scale tape
Move the scanning unit as far as possible toward the end section.
Carefully remove plug P
F
.
Tighten the tape tensioning screw S
M
enough to pre-tension the scale
tape (¹ approx. 50 µm).
Loosen the tape tensioning screw S
M
until the display stops changing.
The scale tape is now relaxed; do not turn the tensioning screw any
further.
