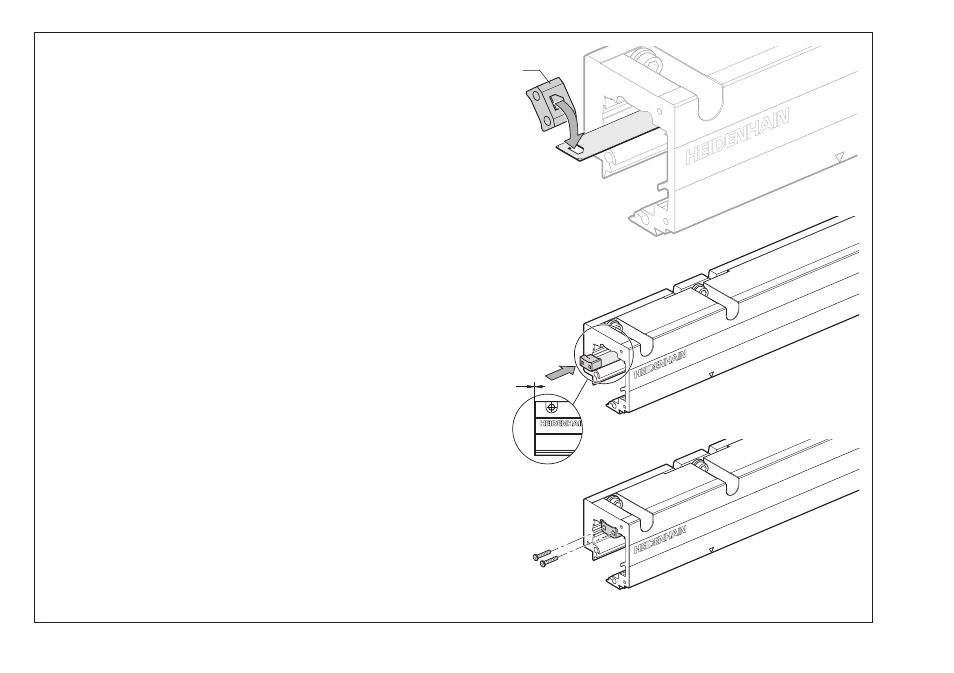

Maßbandmontage
Klemmstück K
M
auf Maßband setzen.
Achtung: Das Maßband muss sauber im Klemmstück sitzen.
Klemmstück und Maßband in das Gehäuse schieben.
Achtung:
Maßband, Klemmstück und Gehäuse müssen bündig *) sein.
Klemmstück befestigen.
Mounting the scale tape
Place the clamp K
M
onto the scale tape.
Caution: The scale tape must be seated properly in the clamp.
Slide the clamp and the scale tape into the housing.
Caution:
Scale tape, clamp and housing must be flush *).
Attach the clamp.
