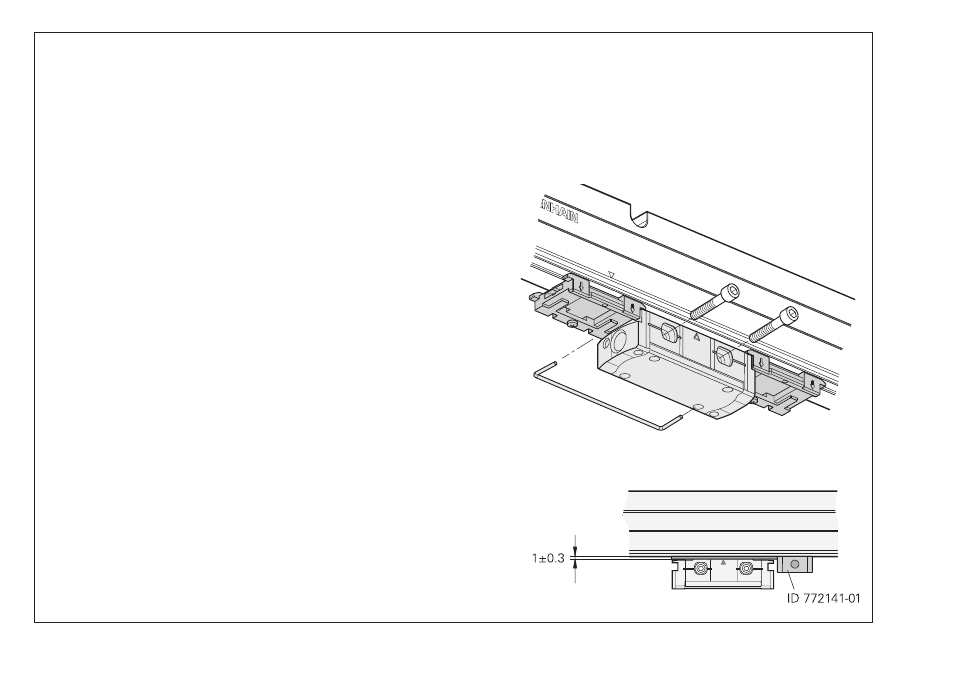

Abtasteinheit einsetzen
Beide Transportsicherungen, wenn möglich, mit Bügel verbinden.
Abtasteinheit an Anbaufläche schieben und leicht anschrauben.
Transportsicherung entfernen.
Arbeitsabstand mit Montagelehre einstellen (ID 772141-01).
Schrauben gleichmäßig anziehen M6: M
d
= 8 Nm; M5: M
d
= 5 Nm.
Der Arbeitsabstand muss über die gesamte Messlänge eingehalten
werden.
Inserting the scanning unit
If possible, connect both shipping braces with the clip, then slide the
scanning unit on the mounting surface and lightly tighten the screws.
Remove the shipping brace.
Set the scanning gap with the mounting gauge (ID 772141-01).
Tighten the screws evenly. M6: M
d
= 8 Nm; M5: M
d
= 5 Nm.
The scanning gap must be maintained over the entire measuring length.
