27
M
d
= 1 Nm
KA
E2
S
O
T8
S
KA
*)

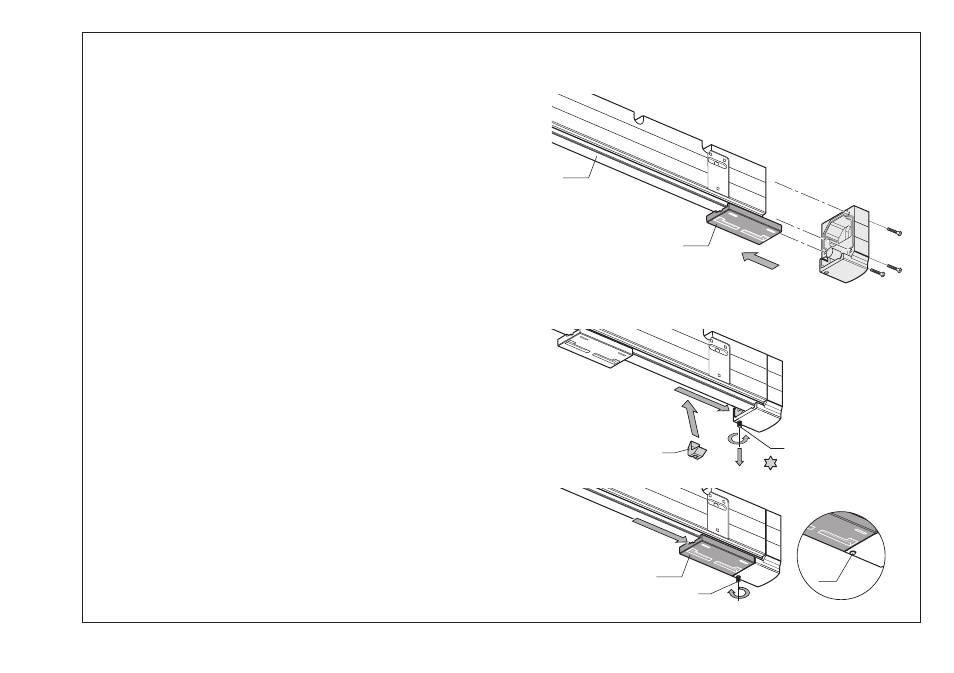

Dichtlippen befestigen (Endstück E2)
Schraube S am Gehäusedeckel lösen. Dichtlippen-Klemmstück O
einsetzen, unter den Gehäusedeckel schieben.
Schraube S bündig *) anziehen. Anschlagplatte K
A
an den
Gehäusedeckel schieben.
Anschlagplatte K
A
in Gehäuseendstück E2 einschieben.
Gehäusedeckel mit 3 Schrauben befestigen.
Achtung:
Auf Dichtung achten. Die Dichtlippen sollen gut anliegen.
Fastening the sealing lips (end section E2)
Loosen screw S on the housing end cap. Insert sealing-lips clamp O and
slide it under the housing end cap.
Tighten screw S so that it is flush *). Slide stop plate K
A
to the housing
end cap.
Slide stop plate K
A
into housing end section E2.
Fasten the housing end cap with 3 screws.
Caution:
Pay attention to the seal. The sealing lips should fit closely.
