HEIDENHAIN LC 200 - Handbuch (Seite 35)

35
14.489
P
2
P
1
= 0.1 m
V [µm] = X
V
[m] · V
K
[µm/m]
X
V
= 14.456 m
V
K
= 147 µm/m
V = 14.456 m · 147 µm/m = 2125 µm
V [µm] = (P [m] – 0.033 m) · V
K
[µm/m]
P = 14.489 m
V
K
= 147 µm/m
V = (14.489 m – 0.033 m) · 147 µm/m = 2125 µm
14.489
P 2 P 1 = 0.1 m
a
V k
V
mm
µm/m
µm
147
SN 1
0 123 457
A
Beispiel
Beispiel

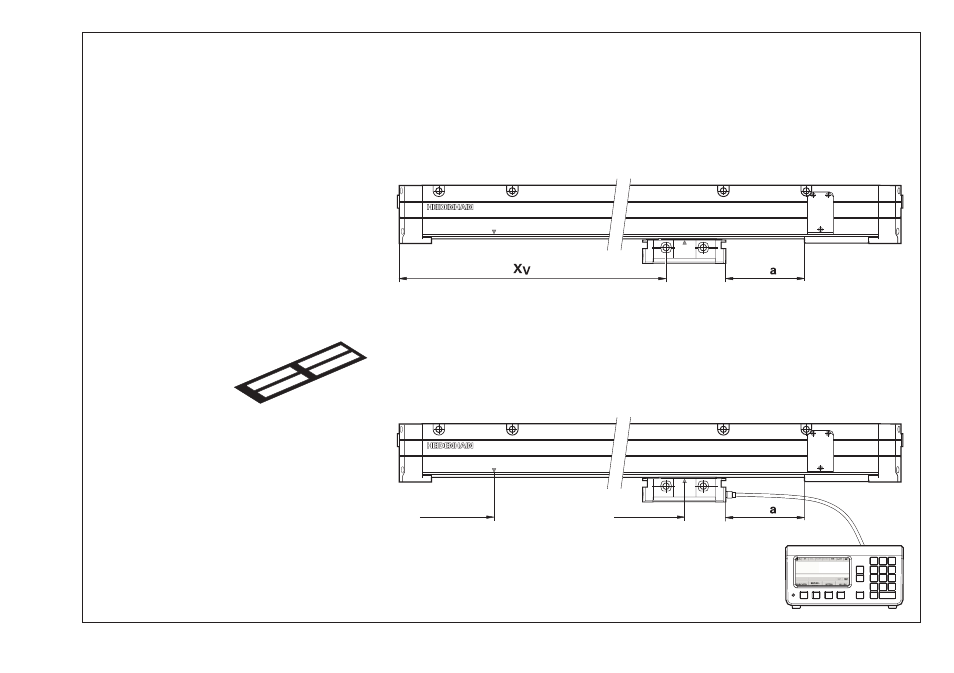

Möglichkeit Ô:
Berechnen des Spannwertes V: V
K
ist der
notierte Verkürzungsfaktor, Abstand X
V
messen.
Wert V und Abstand a eintragen.
Möglichkeit Õ:
Positionswert P von Messwertanzeige
ablesen. P ist der nach dem Einschalten des
Zählers gelieferte EnDat-Positionswert (keinen
Offset eingeben).
Wert V und Abstand a eintragen.
Example
Example
Option Ô:
Calculate the tension value V: V
K
is the
shortening factor that was written down
before, measure the distance X
V
.
Enter the value V and distance a.
Option Õ:
Read the position value P from the measured
value display. P is the EnDat position value
supplied after the counter has been switched
on (do not enter any offset).
Enter the value V and distance a.
