Batteriemanagement SMA Technologie AG
Seite 106 SI3324/4248-14:SD2406 Installationsanleitung

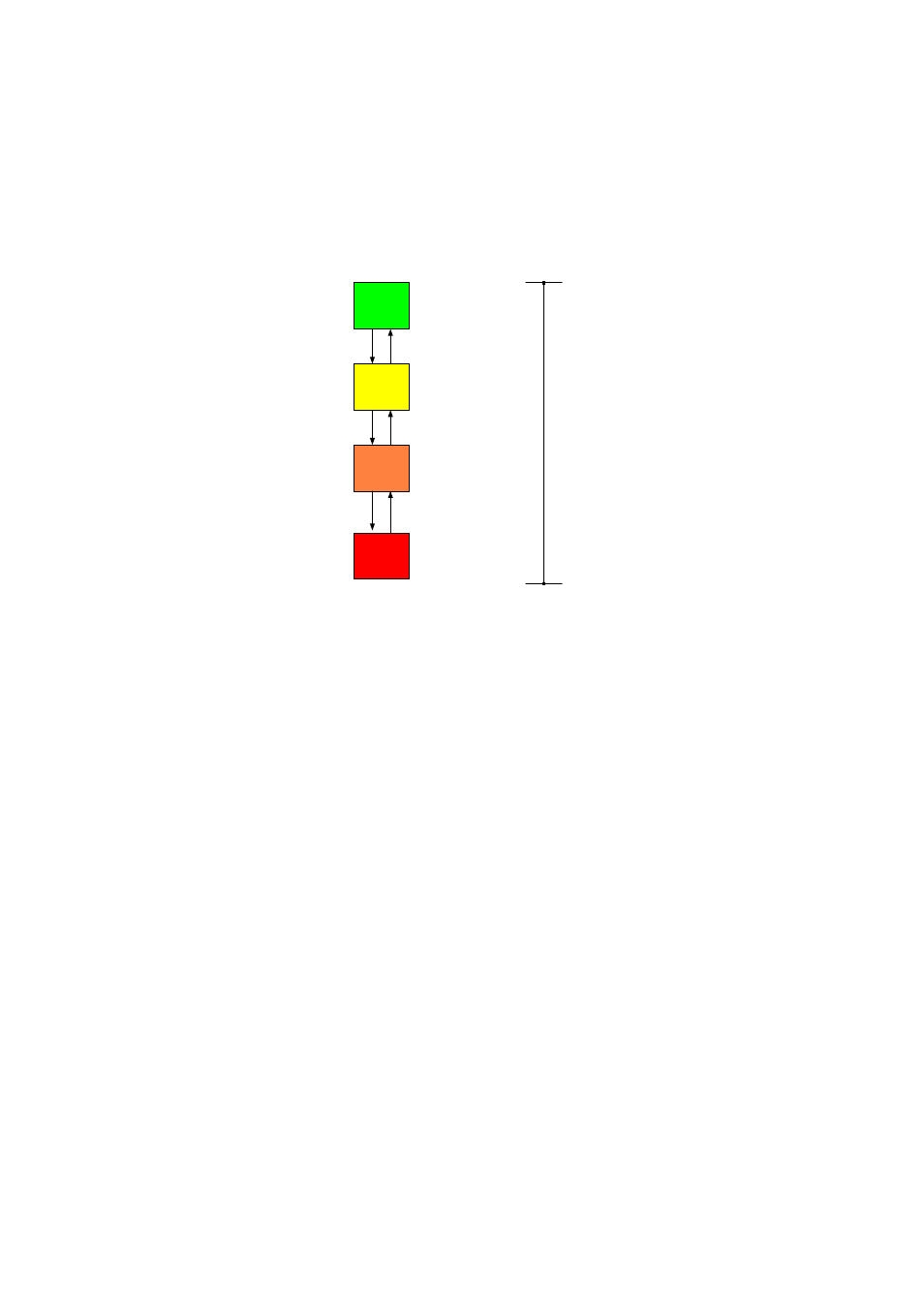

Die vier Batteriezustände zeigt die folgende Abbildung:
Für den Tiefentladeschutz wertet der Sunny Island 3324/4248 neben der Spannung
auch den Batteriestrom und die Zeit mit aus, um sowohl Tiefentladungen sicher zu er-
kennen als auch Fehlabschaltungen zu minimieren.
Solange der Sunny Island 3324/4248 noch keine Tiefentladung erkannt hat, befin-
det er sich im Batteriezustand (BatState) „Normal“.
Sobald die erste Stufe des Tiefentladeschutzes anspricht, wechselt der Sunny Island
3324/4248 in den Zustand „Warning“. Diesen kann man dazu nutzen, um einen Ge-
nerator zu starten.
Wird die Batterie trotz der Warnung weiter entladen, kann der Batteriezustand in die
nächste Tiefentladestufe „Low“ springen. Diese Stufe lässt sich auf Wunsch dazu nut-
zen, um über den Relaiskontakt des Sunny Island 3324/4248 alle oder einen Teil
der Lasten abzuschalten (Parameter „40-6 LoadShedding“ auf „On“; siehe Kapitel
8.6 „Einstellung automatischer Lastabwurf” (Seite 80)).
Wird dies nicht genutzt und die Batterie noch weiter entladen, kann der Batteriezu-
stand in die dritte Stufe „Critical“ springen.
Sollten nach Erreichen dieser Stufe nicht nach spätestens fünf Minuten ein Ladestrom
in die Batterie fließen, schaltet sich der Sunny Island 3324/4248 selbständig in den
Modus „Standby“, um eine weitere Tiefentladung zu verhindern.
Normal
Warning
(Start
Generator)
Low
(Load
Shedding)
Critical
(Shut
down)
BatVoltage, BatCurrent >
SocLim1
for t > 15 minutes
BatVoltage, BatCurrent >
SocLim2
for t > 15 minutes
BatVoltage, BatCurrent >
SocLim3
for t > 15 minutes
or charge current
BatVoltage, BatCurrent <
SocLim1
for t > 2/6/30 minutes
BatVoltage, BatCurrent <
SocLim1
for t > 2/6/30 minutes
and no charging current
BatVoltage, BatCurrent <
SocLim2 for t > 2/6/30
minutes
100 %
SocLim1
SocLim2
SocLim3
0 %
