Elektrischer Anschluss
SMA
Technologie AG
Seite 38
SI3324/4248-14:SD2406
Installationsanleitung
5.2.3 Anschluss
Im Sunny Island 3324/4248 stehen jeweils zwei „DC-Negativ“- und zwei „DC-Posi-
tiv“-Anschlussklemmen (max. 35 mm²) für die Batteriezuleitung zur Verfügung.
Installieren Sie den DC-Anschluss in nachstehender Reihenfolge:
1.
Montieren Sie jeweils eine Kabelverschraubung mit metrischem Gewinde M25
(im Lieferumfang enthalten) an die Leitungsdurchführung „DC-Negativ“ und DC-
Positiv“ (siehe Abbildung Seite 31).
-
Entfernen Sie dafür den Blindstopfen an der Leitungsdurchführung.
-
Setzen Sie die Kabelverschraubung mit dem Gewinde in die Gehäuseöffnung
ein.
Schließen Sie erst den externen Sicherungs-Lasttrennschalter bzw.
die Batterieleitungen an die Batterie an, wenn die gesamten Instal-
lationsarbeiten abgeschlossen sind.
Schritte

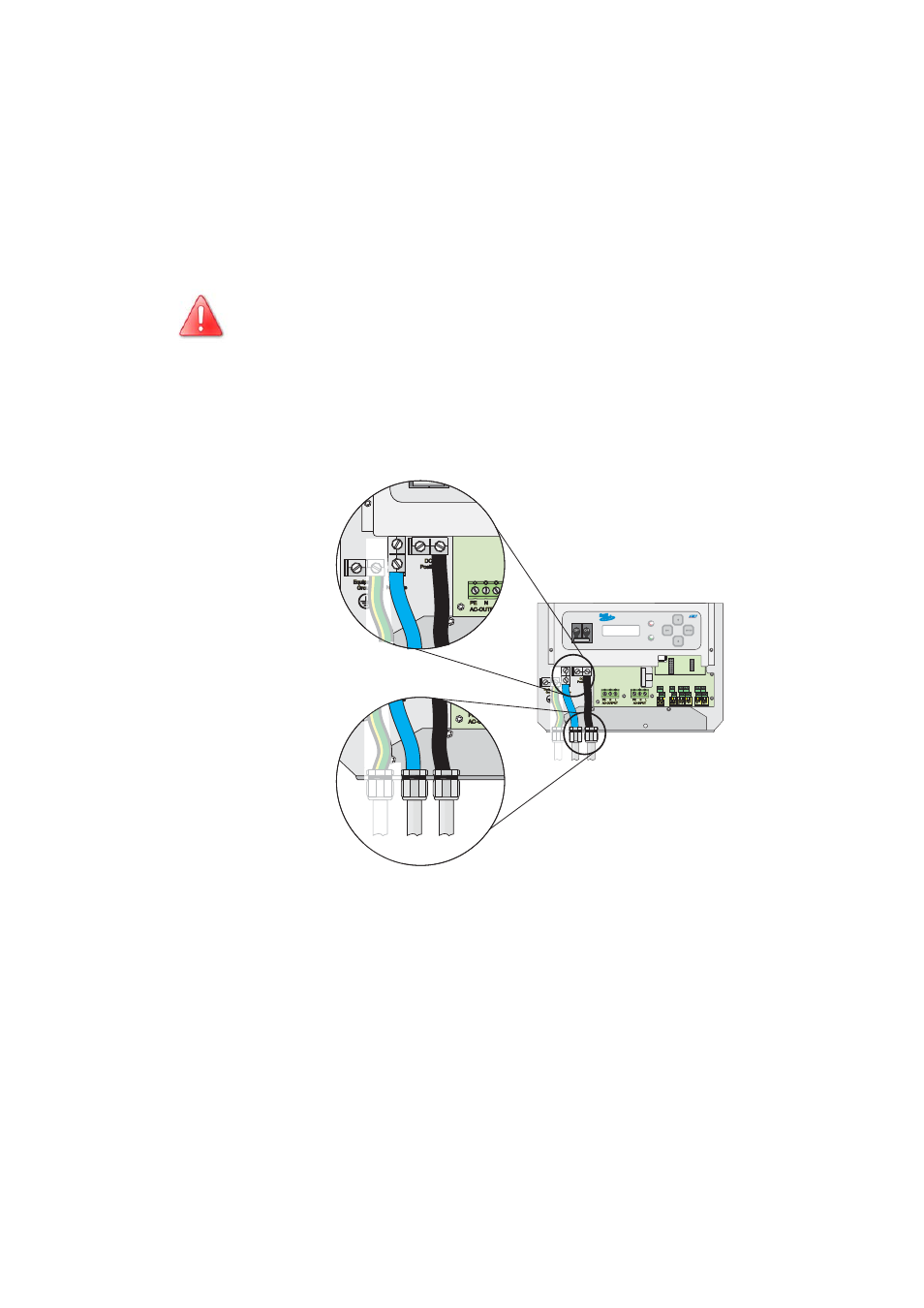

4. + 5.
Schritte
1. + 3., 6.
