Batteriemanagement
SMA
Technologie AG
Seite 108
SI3324/4248-14:SD2406
Installationsanleitung
4.
Über den Schnittpunkt der beiden Geraden im Koordinatensystem ermitteln Sie
nun den Batteriezustand.
Dazu nachfolgend vier Beispiele:
Der Sunny Island 3324/4248 vergleicht laufend die aktuell gemessenen Strom-/
Spannungswerte der Batterie mit den Kennlinien. Um einen Wechsel des Batteriezu-
stands zu erreichen, muss die Kennlinie für eine gewisse Zeit unterschritten werden.
Fließt nur ein sehr kleiner Entladestrom (< 0,5 A/100 Ah), wird der Sprung um 30
Minuten verzögert. Bei einem Entladestrom von 0,5 A/100 Ah bis 2 A/100 Ah be-
trägt die zeitliche Verzögerung nur noch sechs Minuten und bei Entladeströmen
> 2 A/100 Ah müssen die gemessenen Strom-Spannungswerte für zwei Minuten un-
ter der Kennlinie liegen.
Diese Verzögerungen sind wichtig, um beim Zu- oder Abschalten von Lasten fehler-
hafte Zustandswechsel zu vermeiden. Für die Sprünge zu höheren Batteriezuständen
gibt es eine Spannungshysterese von 0,05 V/Zelle und zusätzlich eine Zeithysterese
von 15 Minuten.

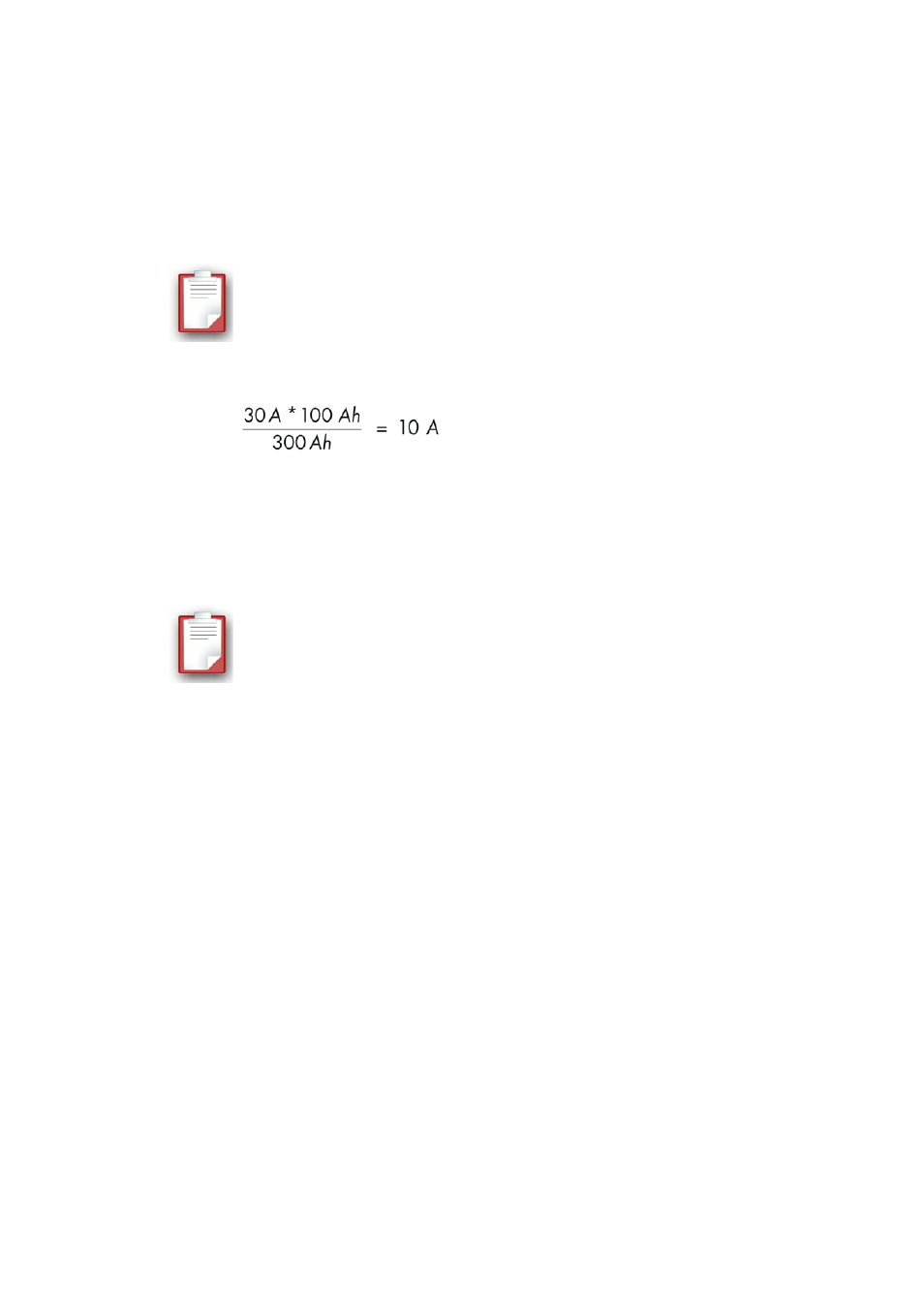

Batteriestrom bezogen auf 100 Ah:
Ihre Batterie hat eine Kapazität von 300 Ah.
Der Parameter „12-2 BatCurrent“ zeigt einen Wert von 30 A an.
Damit Sie den Batteriezustand mit Hilfe der Grafik (siehe oben) ermitteln kön-
nen, müssen Sie diesen Batteriestrom (30 A) auf 100 Ah beziehen.
Der Batteriestrom zeigt einen Wert von 10 A pro 100 Ah.
1: Sie messen 1,95 V, der Batteriestrom beträgt 14 A/100 Ah: Ihre Batterie be-
findet sich im „Normal“-Zustand
2: Sie messen 1,93 V, der Batteriestrom beträgt 11,5 A/100 Ah: Ihre Batterie
befindet sich im „Warning“-Zustand; der Generator wurde zugeschaltet, bei
weiterer Entladung werden Lasten abgeschaltet
3: Sie messen 1,92 V, der Batteriestrom beträgt 10 A/100 Ah: Ihre Batterie be-
findet sich im „Low“-Zustand; Lasten wurden abgeschaltet, bei weiterer Entla-
dung geht der Sunny Island 3324/4248 in „Standby“
4: Sie messen 1,90 V, der Batteriestrom beträgt 8 A/100 Ah: Ihre Batterie be-
findet sich im „Critical“-Zustand; der Sunny Island 3324/4248 ist in „Standby“
