Elektrischer Anschluss
SMA
Technologie AG
Seite 34
SI3324/4248-14:SD2406
Installationsanleitung
Die Installation der Erdungsleitung erfolgt in fünf Schritten:
1.
Montieren Sie eine Kabelverschraubung mit metrischem Gewinde M25 (im Lie-
ferumfang enthalten) an die Leitungsdurchführung „Erdung“ (siehe Abbildung
Seite 31).
-
Entfernen Sie den Blindstopfen an der Leitungsdurchführung.
-
Setzen Sie die Kabelverschraubung mit metrischem Gewinde mit dem Gewin-
de in die Gehäuseöffnung ein.
-
Schrauben Sie die Kontermutter innen im Gehäuse auf das Gewinde der Ka-
belverschraubung.
2.
Entfernen Sie die Schutzisolierung der Leitung und versehen Sie das freigelegte
Ende mit einer passenden Aderendhülse.
3.
Führen Sie den Erdungsleiter durch die Kabelverschraubung mit metrischem Ge-
winde in das Gehäuse des Sunny Island 3324/4248.
4.
Stecken Sie die Leitung mit der Aderendhülse in die Erdungs-Anschlussklemme
und ziehen Sie die Schraube fest an (Drehmoment 4,0 Nm bis 5,7 Nm).

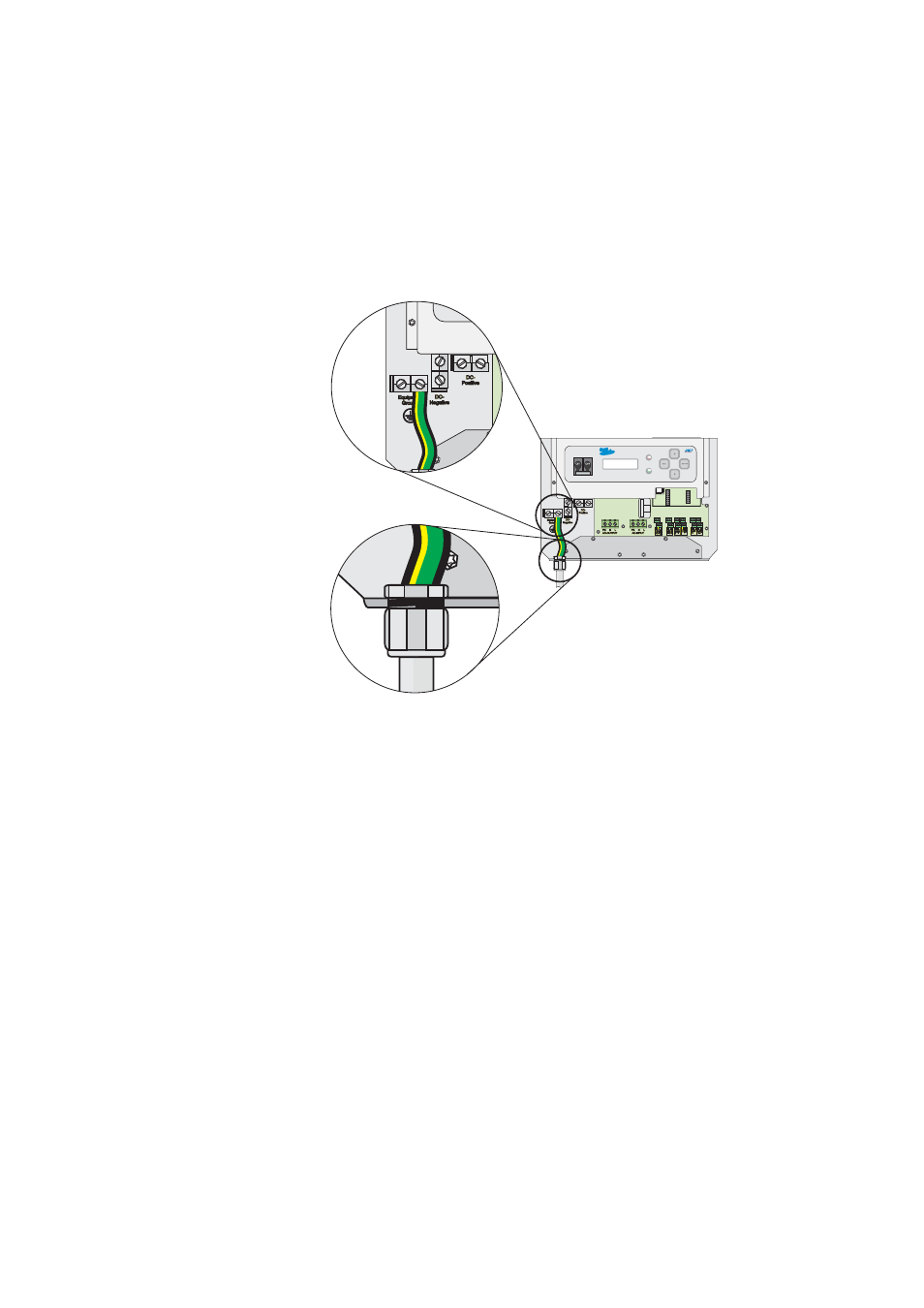

Schritt
1. + 3., 5.
Schritt 4.
