Batterie-temperatursensor, Ursensor (kapitel 5.4.2 „batterie-temperatursensor, Seite 46)) – SMA SI 3324 Installation Benutzerhandbuch
Seite 46: 2 batterie-temperatursensor
Elektrischer Anschluss
SMA
Technologie AG
Seite 46
SI3324/4248-14:SD2406
Installationsanleitung
5.4.2 Batterie-Temperatursensor
Der Batterie-Temperatursensor misst die Temperatur der angeschlossenen Batterie.
Dies ist notwendig, da die optimale Ladespannung der Bleibatterie stark temperatur-
abhängig ist. Weiterführende Informationen finden Sie im Kapitel 11.1 „Laderege-
lung” (Seite 102).

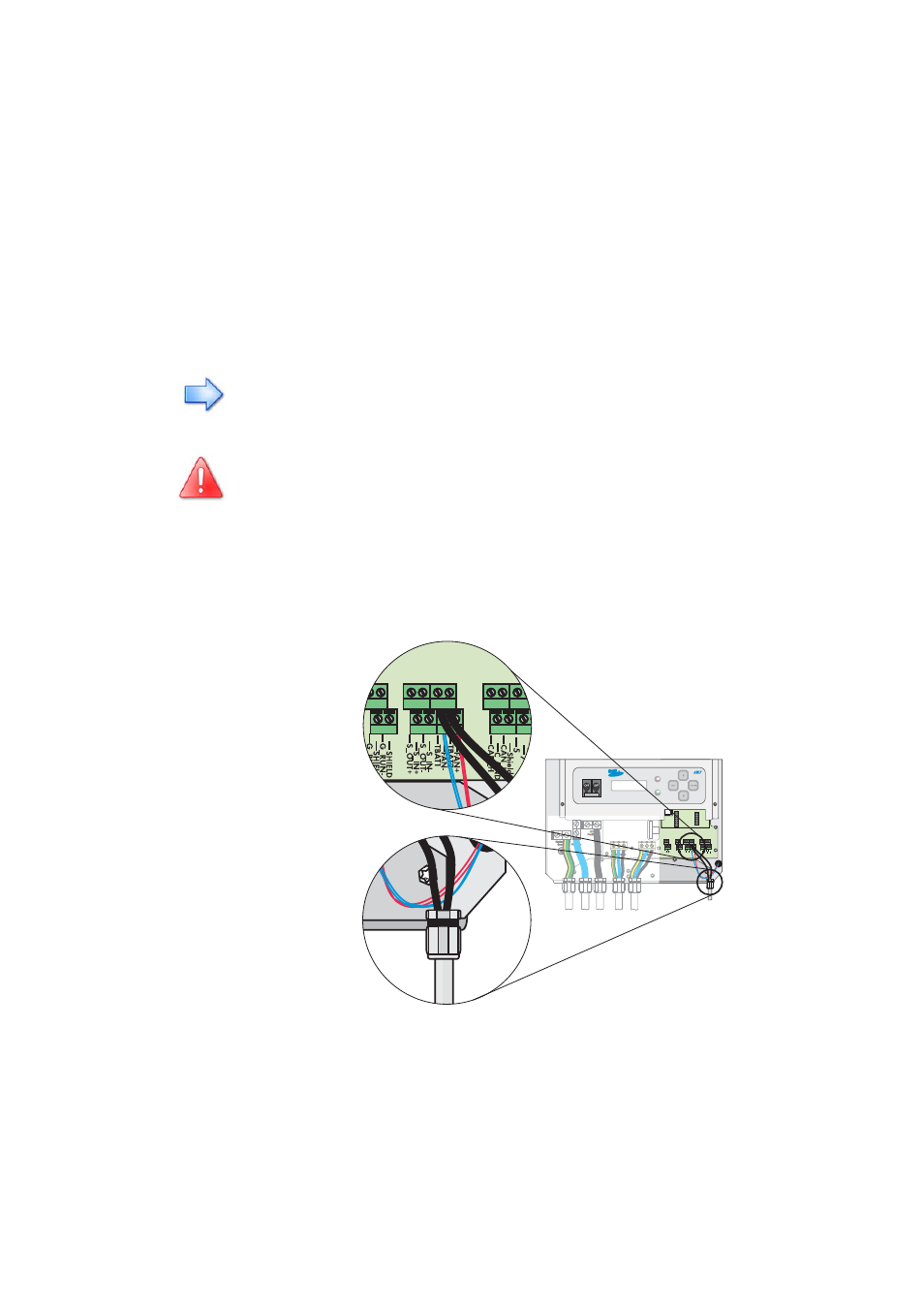

Gehen Sie bei der Installation des Batterie-Temperatursensors am Sunny Island
3324/4248 folgendermaßen vor:.
Erst wenn der Batterie-Temperatursensor angeschlossen ist, lässt sich der Sunny
Island 3324/4248 in Betrieb nehmen.
Benutzen Sie nur den Batterie-Temperatursensor, der in der Liefe-
rung enthalten ist.
Verlängern Sie NICHT die Leitung des Batterie-Temperatursensors!
Bohren Sie in keinen Teil der Batterie Löcher, um den Sensor zu
montieren.
3
2
7
5
Shield
C
AN_L
C_GND
C
AN_H
FAN+
TB
A
T2
FAN-
TB
A
T1
S_IN-
S_OUT
-
S_IN+
S_OUT+
SHIELD
G_R
UN-
SHIELD
G_R
U
N+
LO
AD_S
G_REQ
LO
AD_S
G_REQ
Schritte:
1., 3., 6.
Schritte:
4. + 5.
