SMA Technologie AG Batteriemanagement
Installationsanleitung SI3324/4248-14:SD2406 Seite 107
Erhöht sich nicht innerhalb der nächsten 30 Minuten die Batteriespannung wieder,
schaltet sich der Sunny Island 3324/4248 vollständig ab. Eine vollständige Abschal-
tung lässt sich daran erkennen, dass der DC-Sicherungsautomat eingeschaltet, das
Display aber dunkel ist und keine Spannung an den AC-Out-Klemmen anliegt.
Aus der vollständigen Abschaltung lässt sich der Sunny Island 3324/4248 nur ma-
nuell wieder starten (siehe Kapitel 9.5 „Wiederinbetriebnahme” (Seite 86)).

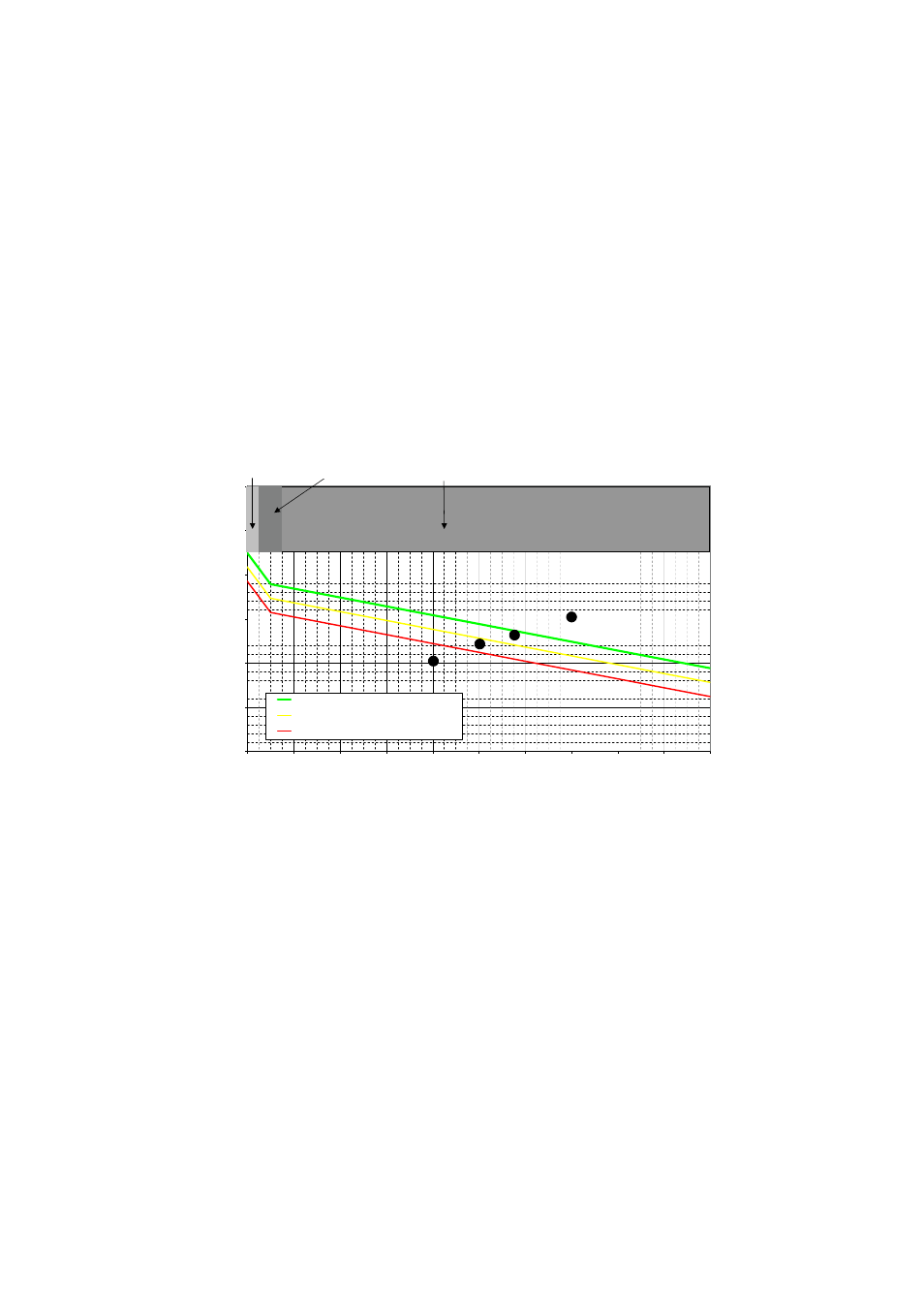

Für die Berechnung der Entladezustandsgrenzen wird die Strom-Spannungscharakte-
ristik der Bleibatterie im Sunny Island 3324/4248 nachgebildet. Die hieraus errech-
neten Kennlinien sind in der folgenden Abbildung zu erkennen.
Sie können über diese Grafik ermitteln, in welchem Zustand sich Ihre Batterie befin-
dent:
1. Ermitteln Sie die Spannung Ihrer Batterie (siehe Parameter „12-1 BattVoltage“).
2. Lesen Sie den Batteriestrom ab, indem Sie den Parameter „12-2 BatCurrent“
aufrufen.
3. Beziehen Sie diesen Wert ... A auf 100 Ah.
1,80
1,85
1,90
1,95
2,00
2,05
2,10
0 2 4 6 8 10 12 14 16 18 20
Batteriestrom [A/100 Ah]
Batter
iespannung [V
/Zelle]
Spannungsgrenze für Generatorstart bei 40%
Spannungsgrenze für Lastabwurf bei 30%
Spannungsgrenze für Geräteabschaltung bei 20%
30 min Verzögerung 2 min Verzögerung 6 min Verzögerung
1
2
3
4
