2.2 Auf einen Blick

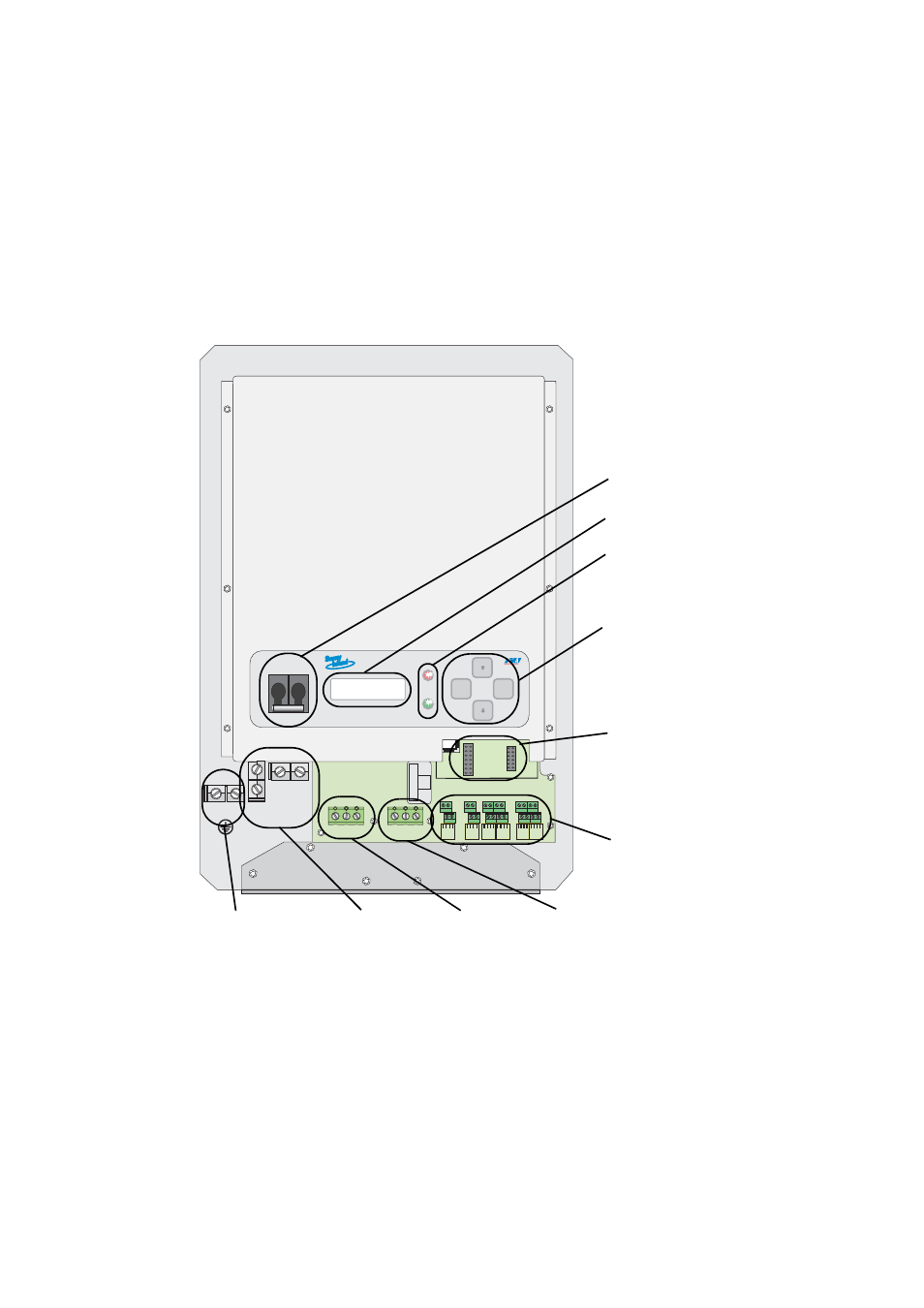

Die folgende Abbildung gibt Ihnen einen Überblick über alle Bedienelemente und
Anschlüsse des Sunny Island 3324/4248 (ohne Gehäusedeckel).
