5.4.5 Generatorstart mit GenMan
Der Sunny Island 3324/4248 kann mit Hilfe des optional erhältlichen Generator-Ma-
nagers (GenMan) auch Generatoren mit mehr als einem Startkontakt automatisch
starten. Sobald der Generator gestartet wurde, bestätigt der GenMan den ordnungs-
gemäßen Betrieb, indem er ein Signal an die G_Run-Anschlüsse des Sunny Island
3324/4248 sendet.
.

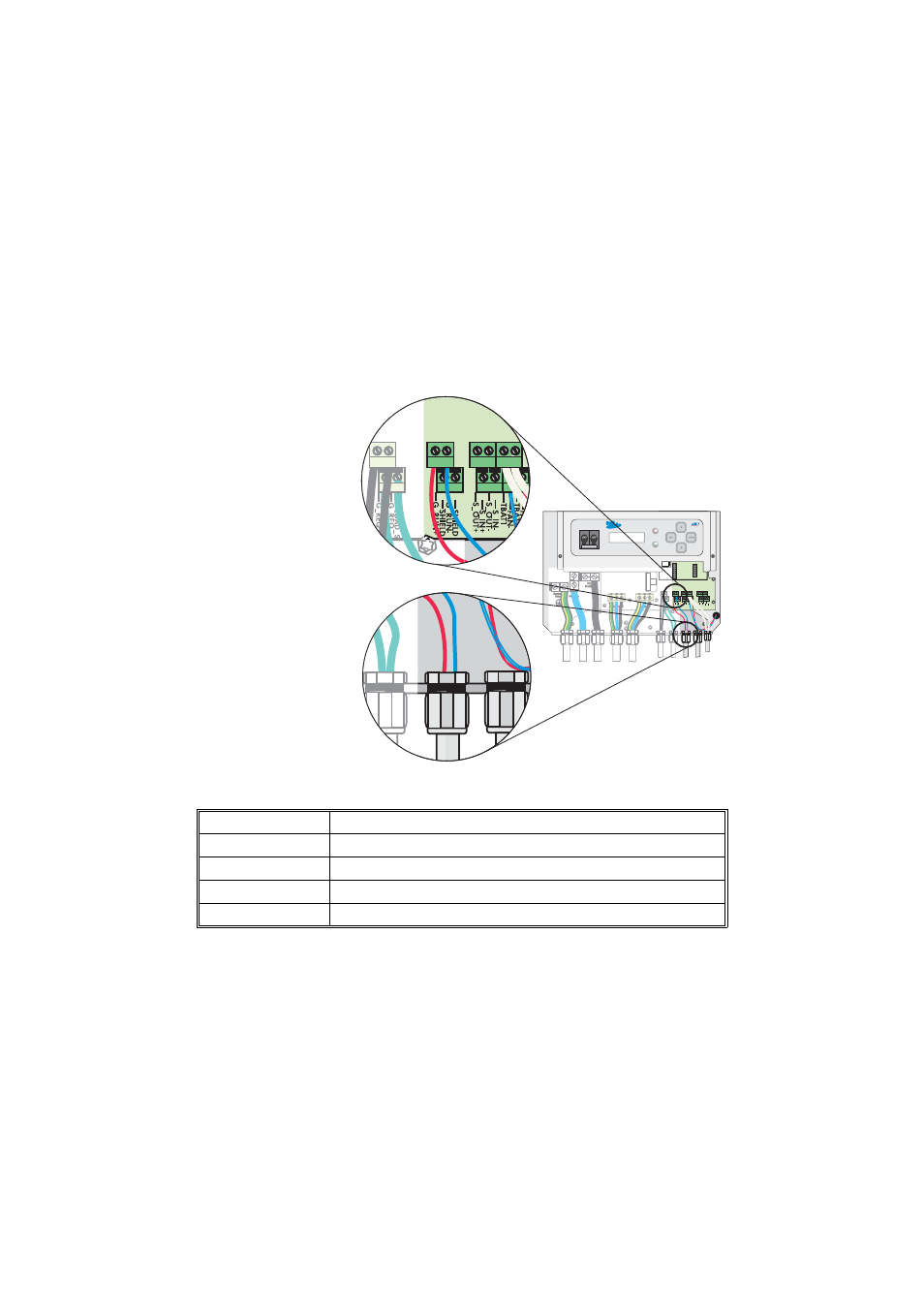

Achten Sie bei der Installation auf die richtige Polarität der Anschlüsse:
• Verbinden Sie den Minusausgang Gen Ready– des GenMan mit dem Anschluss
G-RUN– am Sunny Island 3324/4248.
• Verdrahten Sie den mit Plus gekennzeichneten Ausgang Gen Ready+ des Gen-
Man mit der G-Run+ -Klemme am Sunny Island 3324/4248.
Anschluss
Funktion
SHIELD
Schirm
G_RUN–
Angeschlossen an Gen Ready– des GenMan
SCHIRM
Schirm
G_RUN +
Angeschlossen an Gen Ready+ des GenMan
3
2
7
5
Shield
C
AN_L
C_GND
C
AN_H
FAN+
TB
A
T2
FAN-
TB
A
T1
S_IN-
S_OUT
-
S_IN+
S_OUT+
SHIELD
G_R
UN-
SHIELD
G_R
U
N+
LO
AD_S
G_REQ
LO
AD_S
G_REQ
