Firmware aktualisieren SMA Technologie AG
Seite 128 SI3324/4248-14:SD2406 Installationsanleitung
Austausch des EPROM
Gehen Sie in der folgenden Reihenfolge vor:
1. Stoppen Sie den Sunny Island 3324/4248 und schalten Sie ihn anschließend
aus wie in Kapitel 9.3 „Ausschalten” (Seite 85) und Kapitel 9.3 „Ausschalten”
(Seite 85) beschrieben.
2. Öffnen Sie das Gehäuse des Sunny Island 3324/4248 (siehe Kapitel 6.1 „Öff-
nen des Geräts” (Seite 55)).

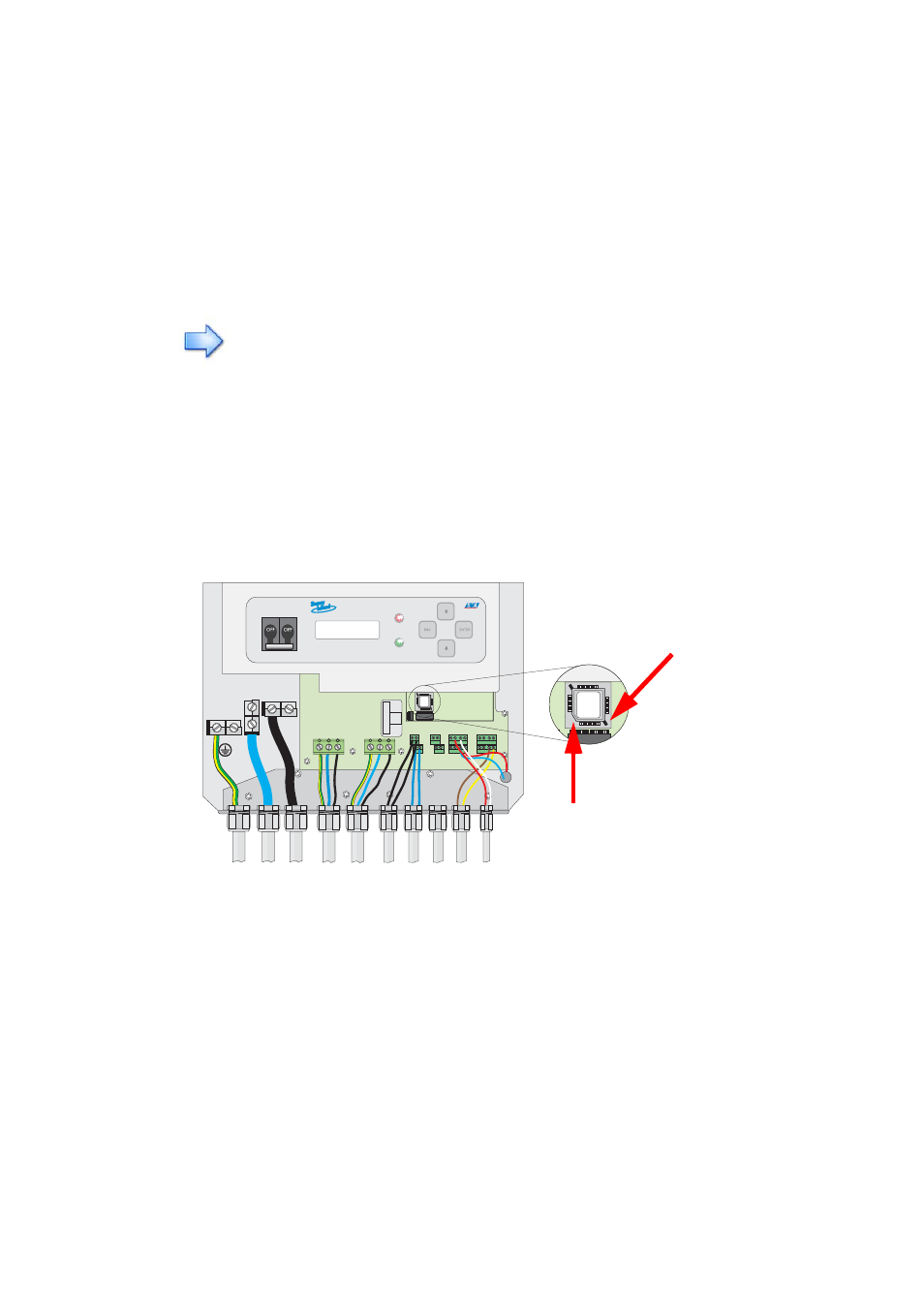

3. Das EPROM befindet sich im unteren, rechten Bereich des Gerätes auf der klei-
neren, aufgesetzten Baugruppe. Die genaue Position ist in der folgenden Abbil-
dung erkennbar:
4. Berühren Sie kurz ein blankes Teil des Sunny Island 3324/4248 Gehäuses
(zwecks elektrostatischer Entladung).
5. Entfernen Sie mit dem PLCC-Werkzeug das bestückte EPROM, indem Sie das
leicht gebogene Ende des Werkzeugs vorsichtig so in die rechte, untere Ausspa-
rung des Sockels einführen, dass Sie das EPROM an dieser Ecke etwas anheben
können. Schieben Sie das Werkzeug vorsichtig weiter unter dem EPROM lang,
bis Sie das Bauteil aus dem Sockel nehmen können.
Notieren Sie die von Ihnen vorgenommenen Parametereinstellungen, bevor
Sie das EPROM austauschen.
12
3
Si-EL V
1.84
12
3
4
Si-EL V 1 .84
abgeschrägte Ecke des
Eprom nach links unten
Aussparung des
Sockels
(hier Werkzeug
ansetzen)
