Elektrischer Anschluss
SMA
Technologie AG
Seite 42
SI3324/4248-14:SD2406
Installationsanleitung
4.

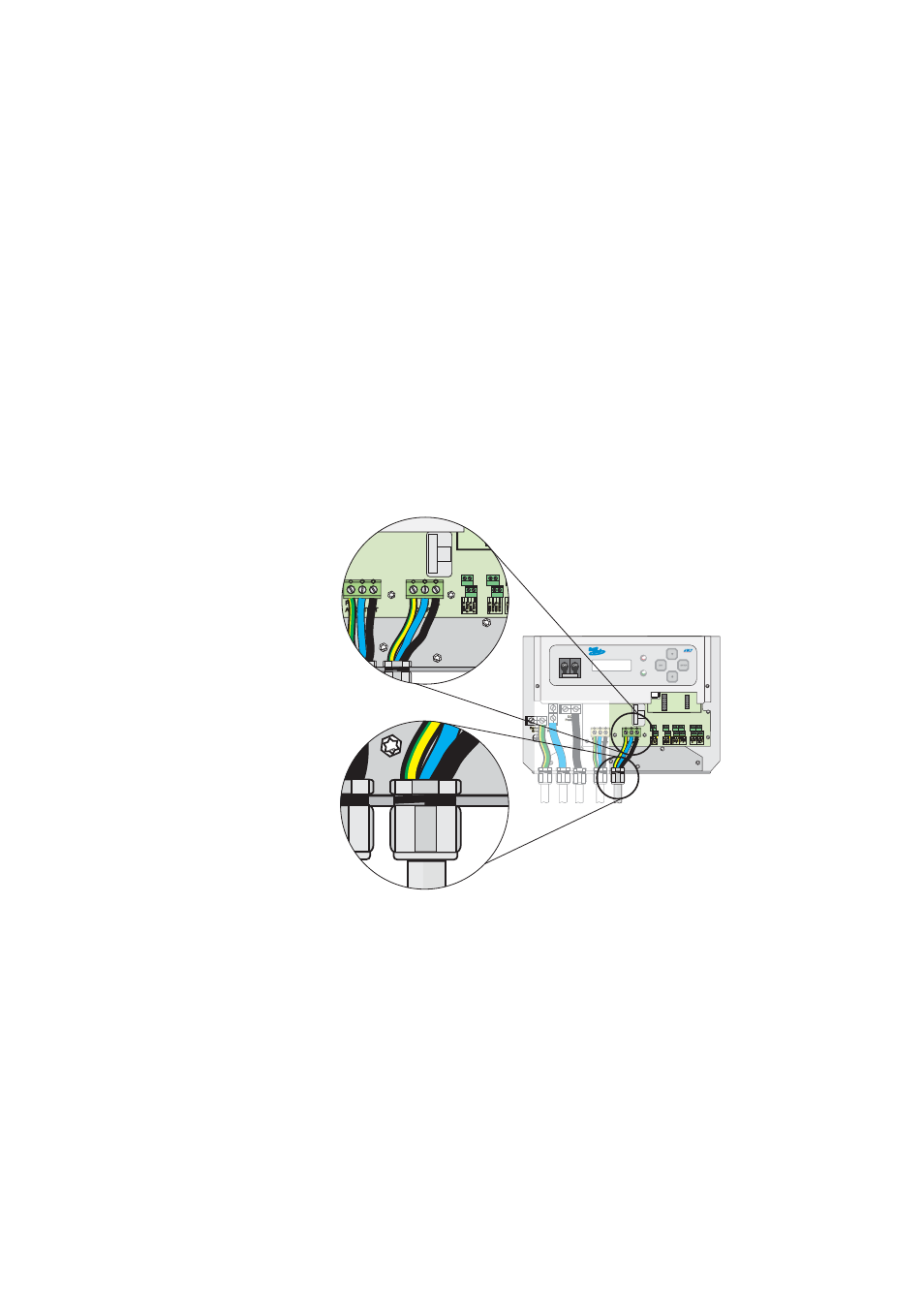

Montieren Sie nacheinander die drei Adern PE, N und L des AC-Ausgangs.
Stecken Sie die passende Ader in die entsprechende „AC-Output“-An-
schlussklemme PE, N oder L und ziehen Sie die Schraube dieser Klemme fest an
(Drehmoment 2,0 Nm bis 4,0 Nm).
5.
Haben Sie alle drei Verbindungen installiert, ziehen Sie die Kaberlverschrau-
bung mit metrischem Gewinde fest.
5.3.3 AC-Eingang
Die Unterverteilung des Generators bzw. öffentlichen Netzes wird am AC-Eingang
(AC-Input) des Sunny Island 3324/4248 angeschlossen. Verdrahten Sie den AC-Ein-
gang in nachstehender Reihenfolge:
1.
Montieren Sie eine Kabelverschraubung mit metrischem Gewinde M25 (im Lie-
ferumfang enthalten) an die Leitungsdurchführung „AC-Eingang“ (siehe Abbil-
dung Seite 31).
-
Entfernen Sie den Blindstopfen an der Leitungsdurchführung.
-
Setzen Sie die Kabelverschraubung mit dem metrischen Gewinde in die Ge-
häuseöffnung ein.
-
Schrauben Sie die Kontermutter innen im Gehäuse auf das Gewinde der Ka-
belverschraubung.
Schritt 4.
Schritte
1. + 3., 5.
