Montage
Installationsanleitung
SI3324/4248-14:SD2406
Seite 29
4.2
Montage des Sunny Island 3324/4248
Im Folgenden wird die Montage des Sunny Island 3324/4248 ausführlich beschrie-
ben. Halten Sie sich an die vorgeschlagene Reihenfolge:
1.
Befestigungswinkel an der Gehäuseunterseite (siehe Kapitel 4.2.1 „Befesti-
gungswinkel auf der Unterseite” (Seite 29))
2.
Wandhalterung (siehe Kapitel 4.2.2 „Wandhalterung” (Seite 30)).
4.2.1 Befestigungswinkel auf der Unterseite
Der Befestigungswinkel auf der Unterseite des Sunny Island 3324/4248 ist bei Liefe-
rung verkehrt herum montiert, um Schäden während des Transportes zu vermeiden.
Der Winkel dient der Fixierung des Gerätes an der Wandhalterung (siehe Kapitel
4.2.2 „Wandhalterung” (Seite 30)).
Vor der Montage des Gerätes müssen Sie diesen Befestigungswinkel abschrauben,
umdrehen und so wieder einsetzen, dass der Flansch nach unten zeigt, wenn der Sun-
ny Island 3324/4248 senkrecht an der Wand hängen würde. Jetzt kann der Winkel
wieder an der Unterseite des Sunny Island 3324/4248, direkt an der zur Wand zei-

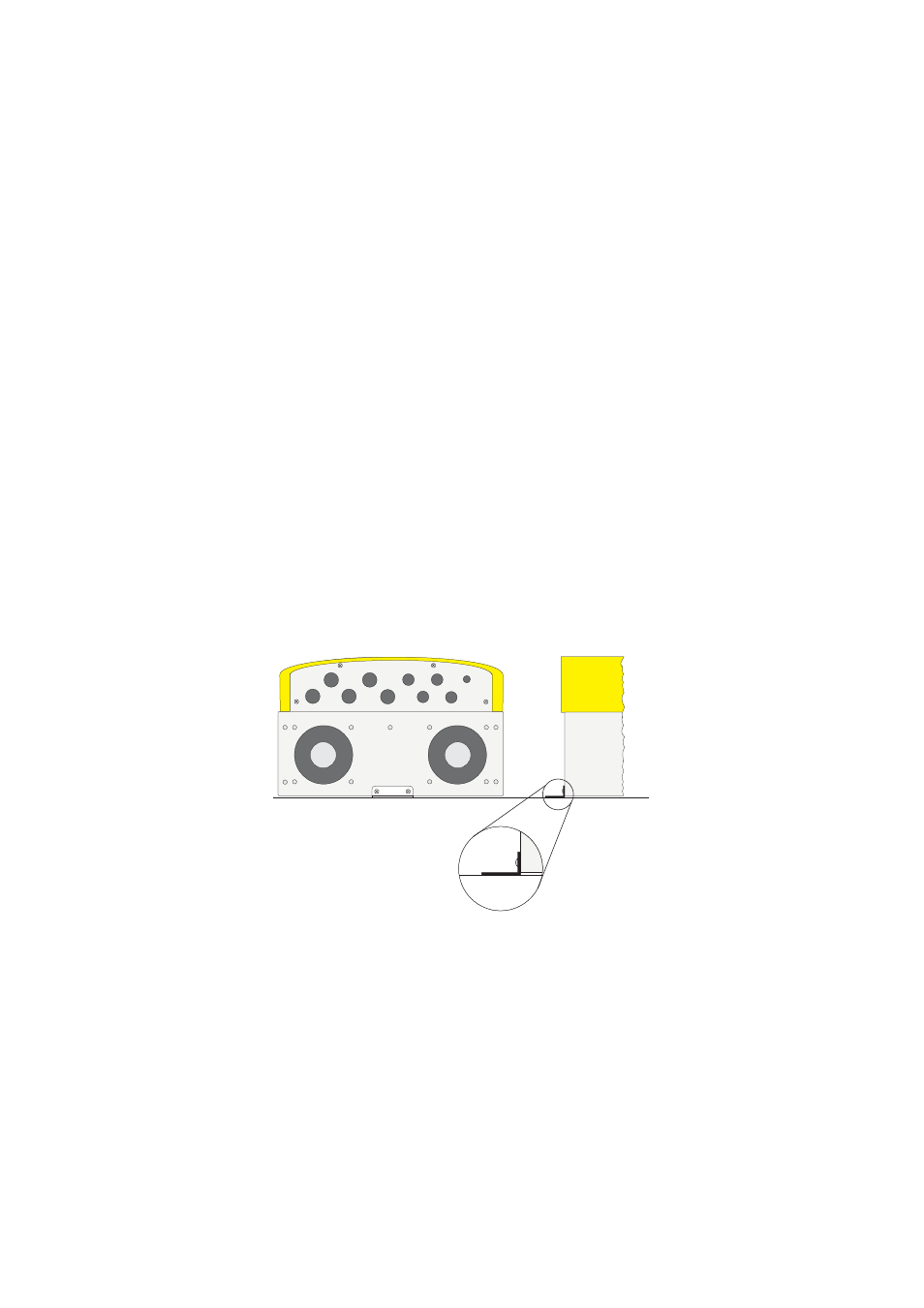

genden Seite des Gerätes angeschraubt werden (siehe folgende Abbildung).
Unteransicht
Seitenansicht
Wand
Befestigungswinkel
Montage Flansch
unten
