Seite 31
SMA
Technologie AG
Elektrischer Anschluss
Installationsanleitung
SI3324/4248-14:SD2406
Seite 31
5
Elektrischer Anschluss
Dieses Kapitel beschreibt den elektrischen Anschluss des Sunny Island 3324/4248
an die vorhandenen Komponenten Ihres Inselnetzes.

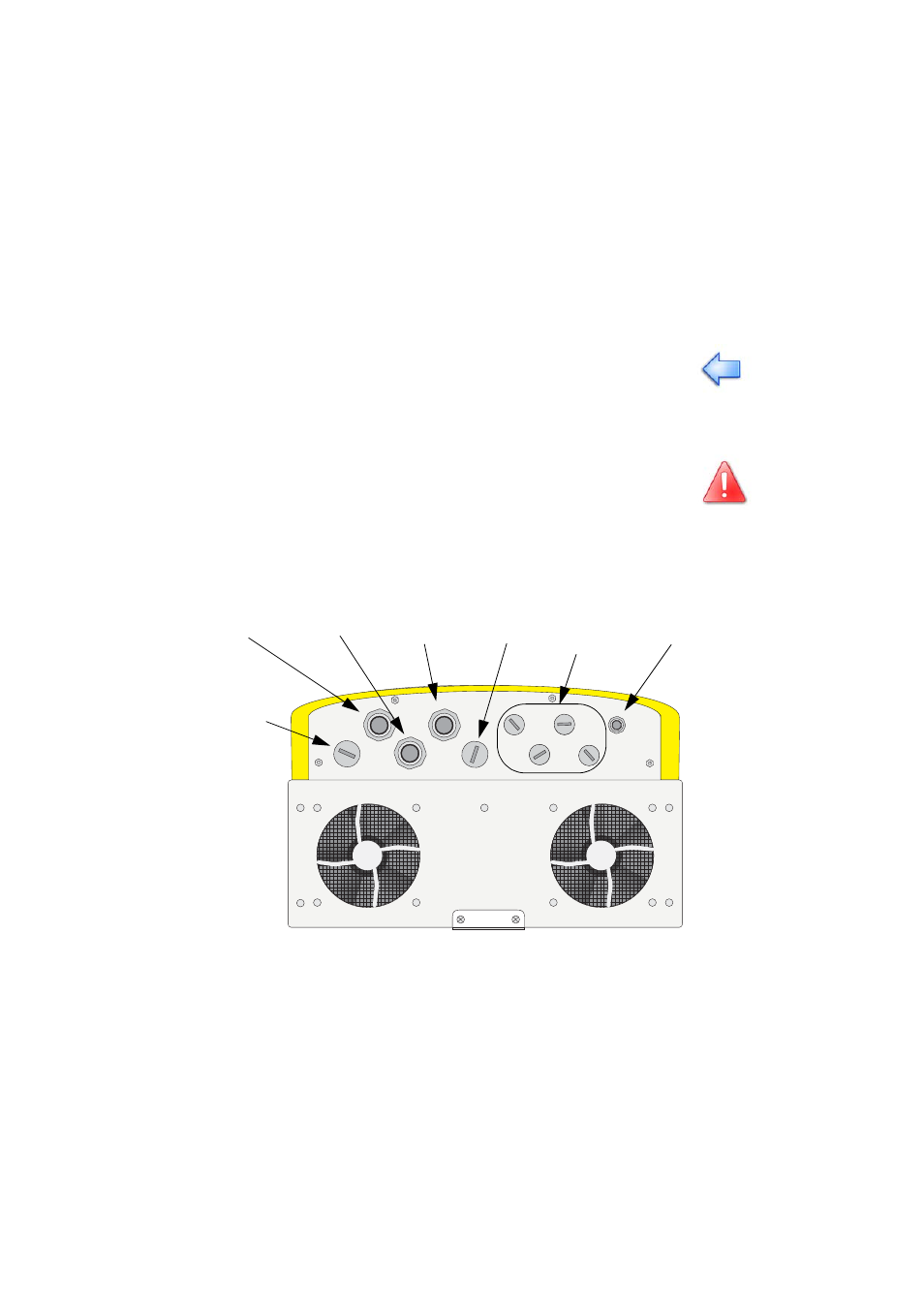

Alle Anschlüsse werden durch die Durchführungen an der Unterseite des Gerätes ge-
führt (siehe folgende Abbildung) und im Sunny Island 3324/4248 mit den entspre-
chenden Anschlussklemmen verbunden.
Nutzen Sie die beiliegenden Kabelverschraubungen mit metrischem Gewinde, um
die Leitungen normgerecht in das Gehäuse des Sunny Island 3324/4248 zu verle-
gen. Eine Kabelverschraubung mit metrischem Gewinde gewährleistet die staub- und
wasserdichte Montage der Leitung im Gehäuse und sorgt außerdem für eine Zugent-
Die elektrische Installation des Sunny Island 3324/4248 darf nur durch ausge-
bildetes Fachpersonal erfolgen. Bevor Sie damit beginnen, den Sunny Island
3324/4248 zu installieren, machen Sie sich noch einmal die potenziellen Ge-
fahrenquellen klar und handeln Sie immer entsprechend umsichtig (siehe Kapi-
tel 3 „Sicherheitshinweise” (Seite 19)).
Eine Fehlbeschaltung der Anschlüsse kann zu Betriebsstörungen
oder zu Defekten am Gerät und im System führen.
DC-Negativ
DC-Positiv
Erdung
Batterie-Tempe-
ratursensor
AC-
Ausgang
zusätzliche
Anschlüsse (z. B.
Kommunikation)
AC-
Eingang
