13.3 Frequency Shift Power Control (FSPC)
Dieses Kapitel beschreibt, wie die „Leistungsregelung über die Frequenz“ (Frequen-
cy Shift Power Control - FSPC) funktioniert.
Sind in dem Inselsystem auf der AC-Ausgangsseite Sunny Boy-Wechselrichter ange-
schlossen, muss der Sunny Island 3324/4248 deren Ausgangsleistung begrenzen
können. Dieser Fall tritt z. B. ein, wenn die Batterie des Sunny Island 3324/4248 voll-
geladen und das (solare) Leistungangebot aus dem PV-Generator den Leistungsbe-
darf der angeschlossenen Verbraucher übersteigt.
Damit die überschüssige Energie nicht die Batterie überlädt, erkennt der Sunny Island
3324/4248 diese Situation und verändert die Frequenz am AC-Ausgang. Diese Fre-
quenzänderung wertet der Sunny Boy aus. Sobald sich die Netzfrequenz erhöht und
einen bestimmten Wert „Fac-Start delta“ überschreitet, begrenzt der Sunny Boy seine
Leistung entsprechend.

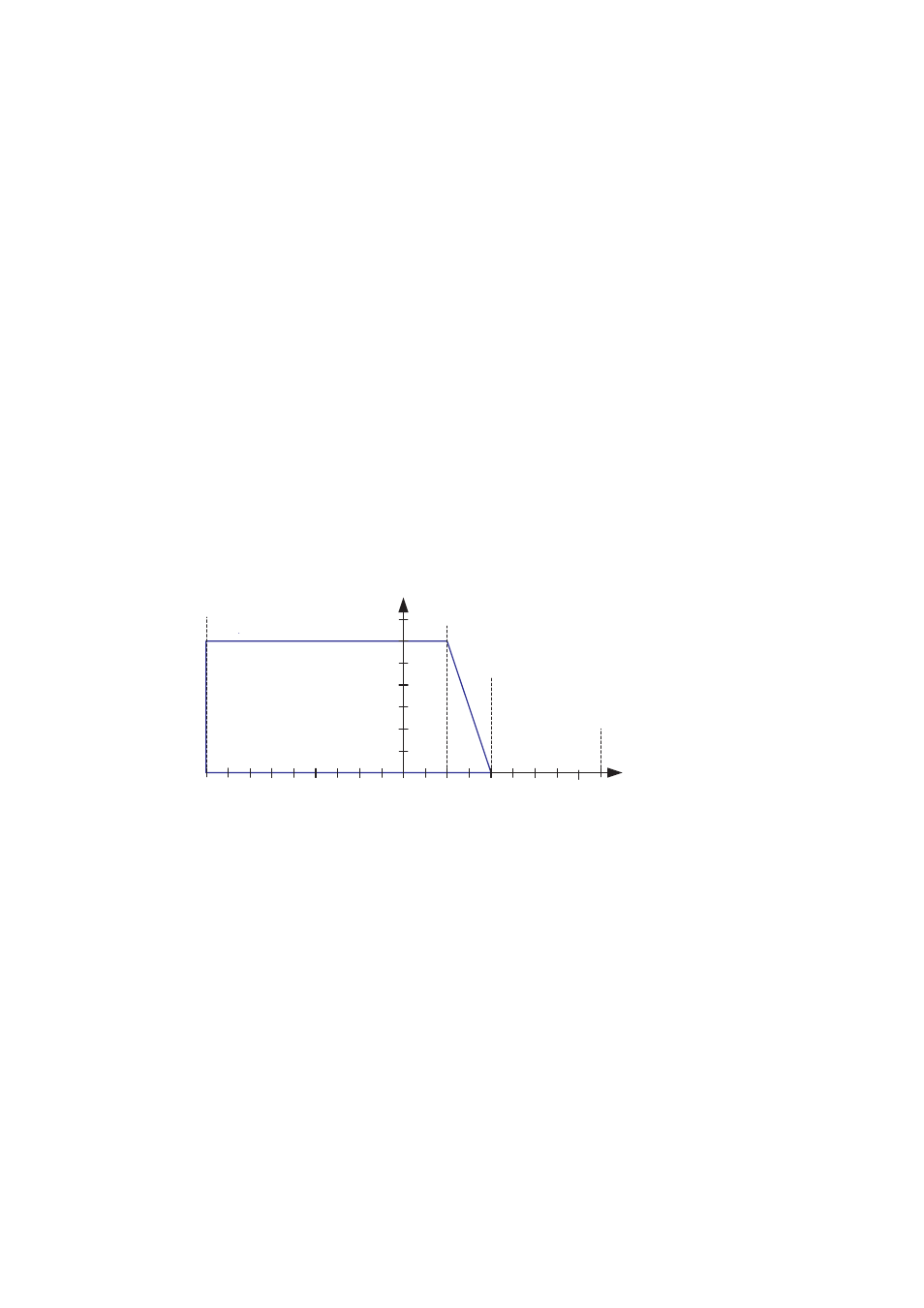

Die Funktion ist in der folgenden Abbildung dargestellt:
Die Frequenzerhöhung liegt bei maximal 5 Hz, beginnend bei der Nennfrequenz f
0
.
Wenn FSPC aktiviert und der Generator im Inselnetz in Betrieb ist, bestimmt der Ge-
nerator die Frequenz und die Sunny Boys werden auf bestimmte Frequenzänderun-
gen durch den Generator reagieren. Normalerweise arbeiten Generatoren bei
50 Hz, wenn sie unter Last arbeiten. Deshalb werden die Sunny Boys in den meisten
Fällen ihre gesamte Leistung an das Inselnetz abgeben, selbst wenn der Generator
in Betrieb ist.
;;;;
;;;;
Begrenzung
Pac (%)
Fac (Hz)
+1 +2 +3 -1 -2 -3 f0
50
100
Fac-Start delta (1Hz)
Fac-Limit delta (2Hz)
+4
Fac-delta+ (4,5Hz)
-4
Fac-delta- (4,5Hz)
