13
Assemblage
Vous nécessitez une foreuse et un tournevis à fente pour fixer l‘arceau de sécurité.
Pour le montage de la barre de porte vous avez également besoin d’une pince
universelle ou d’une clé plate de 10.

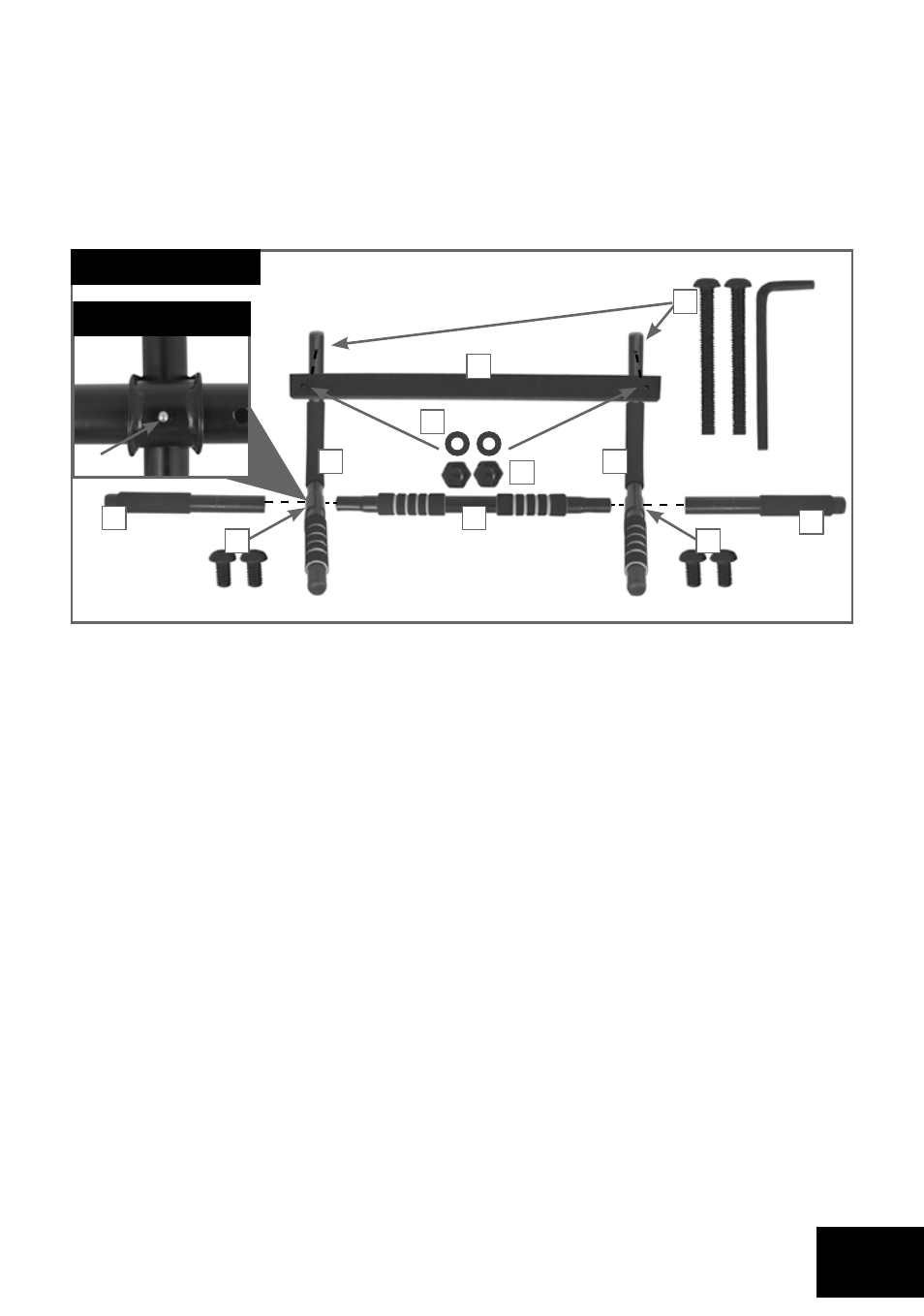

Aperçu des pièces :
Raccordez les barres A et B en appuyant légèrement sur la barres
A et en l‘encliquetant dans le guidage de la barre B (voir Ill. 1b).
Vissez ensuite les barres A et C en utilisant les vis (E).
Procédez ensuite au vissage des barres B et D avec les
vis (F) et les écrous (G).
Posez la rondelle (H) devant l’écrou (G) et serrez fermement la vis.
B
B
C
A
D
A
Ill. 1a
Ill. 1b
Pin
F
G
E
E
H
