IT CH
SET CHIAVE DINAMOMETRICA
L’uso appropriato della chiave dinamometrica presuppone la scrupolosa osservanza di tutte le avvertenze sulla sicurezza e
informazioni riportate in queste istruzioni per l’uso.
Ogni uso diverso viene considerato non appropriato. Di eventuali danni a persone e/o cose derivanti da un utilizzo non
appropriato risponde esclusivamente l’utente.
Nella direzione della forza agente, la precisione dello scatto è ± 4% del valore della scala impostato. La chiave dinamometrica
dispone di scale di regolazione con unità di misura europee e americane. Il pulsante al centro del cricchetto
facilita l’espulsione dei dispositivi a innesto applicati.
Contenuto della scatola della chiave dinamometrica
- chiave dinamometrica
- prolunga125 mm,
- 3 dispositivi a innesto di 17,19 e 21 mm
Avvertenze sulla sicurezza
Prima dell’uso controllare la correttezza dell’impostazione del valore di scatto e la saldezza del fissaggio dell’inserto e/o
dispositivo di innesto usato. Applicare sempre l’utensile in modo che non possa scivolare dal collegamento a vite. In caso
contrario esiste il pericolo di danni a persone e/o cose.
Evitare assolutamente errori della trasmissione della forza. Se possibile, non usare quindi collegamenti articolati o prolunghe.
E’ anche possibile svitare viti (a questo scopo spostare a sinistra la piccola leva sulla testa del cricchetto – per avvitare verso
destra). Non superare mai il momento torcente del valore massimo della scala (p. es. per allentare collegamenti a vite
arrugginiti). Un sovraccarico può danneggiare la chiave dinamometrica e falsare il valore di scatto.
Le chiavi dinamometriche sono utensili di precisione calibrati e devono quindi essere usate con la dovuta accortezza. Evitare
perciò influssi meccanici, chimici o termici che esulano dalle sollecitazioni di un uso appropriato. La chiave dinamometrica non
deve mai essere usata come attrezzo di percussione (pericolo di incidenti e danni). Condizioni climatiche estreme come, per
esempio, freddo, calore o alta umidità dell’aria, possono influenzare negativamente la precisione dello scatto.
Gli accessori contenuti nella scatola sono adeguati alla chiave dinamometrica. In caso di utilizzo di inserti o dispositivi a
innesto non compresi nel volume della fornitura, assicurarsi assolutamente che la loro esecuzione sia conforme alle norme
e che la forma e le dimensioni siano adatte per il collegamento con il raccordo a vite da stringere.
Osservare altresì il carico massimo consentito degli inserti o dei dispositivi a innesto utilizzati, che può essere inferiore rispetto
al momento di scatto raggiungibile della chiave dinamometrica. L’impiego di utensili speciali realizzati in proprio rappresenta
una fonte di pericolo non valutabile. La leggerezza, in questo caso può causare danni a persone e/o cose.
Impostazione dei momenti torcenti desiderati
Per i momenti torcenti da applicare si devono considerare le indicazioni specifiche del produttore
dell’auto.
La regolazione stessa avviene in due fasi lavorative in base alle scale che si trovano sull’impugnatura girevole. La leva di com-
mutazione sul cricchetto si trova a destra.
Qui esempi per 130 Nm (newton metri) e 9,0 Kg/m:
Esempio 1
(estensione della scala 28-210 Nm)
Per ottenere un valore di 130 Nm, con una rotazione
destrorsa impostare il bordo superiore dell’impugnatura
girevole dapprima su 126 Nm. La posizione 0 deve
essere allineata esattamente con la linea centrale della
scala di regolazione (illustrazione a destra).
Per la regolazione di precisione su 130 Nm, sempre
con una rotazione destrorsa posizionare il ‘4’ della
scala dell’impugnatura girevole sulla linea centrale
della scala di regolazione (illustrazione a destra).
Esempio 2
(estensione della scala 2,9 - 21,4 kg/m)
Per ottenere un valore di 9,0 kg/m, con una rotazione
destrorsa impostare il bordo superiore dell’impugnatura
girevole dapprima su 8,6 kg/m. La posizione 0 deve
essere allineata esattamente con la linea centrale della
scala di regolazione (illustrazione a destra).
Per la regolazione di precisione su 9,0 kg/m, sempre con una rotazione destrorsa posizionare il ‘4’ della scala dell’impugna-
tura girevole sulla linea centrale della
scala di regolazione (illustrazione a destra).
Dopo la regolazione di precisione e prima dell’uso, bloccare sempre l’impugnatura girevole con una rotazione destrorsa del
pulsante di bloccaggio.
Il raggiungimento del momento torcente impostato viene segnalato acusticamente da un “clic” chiaramente udibile (scatto
automatico). In seguito non azionare ulteriormente la chiave, che è di nuovo pronta per l’uso solo dopo il distacco.
Indicazioni importanti
Rispettare assolutamente le seguenti indicazioni. Solo così ci si può attendere un impiego duraturo e regolare di questo utensile
di precisione.
Prima di stringere le viti assicurarsi che la loro filettatura sia priva di sporco e leggermente oliata.
Di principio, la chiave dinamometrica dovrebbe essere utilizzata in modo che il momento torcente desiderato si trovi all’incirca
al centro della sua estensione di scala, mai sul suo limite superiore. Se si prevede un periodo di inutilizzo
prolungato, dopo l’uso la chiave dovrebbe essere riportata sul valore più basso della scala.
Poiché le parti funzionali più importanti della chiave dinamometrica sono preingrassate dalla fabbrica, evitare
assolutamente la pulizia con o in solventi!

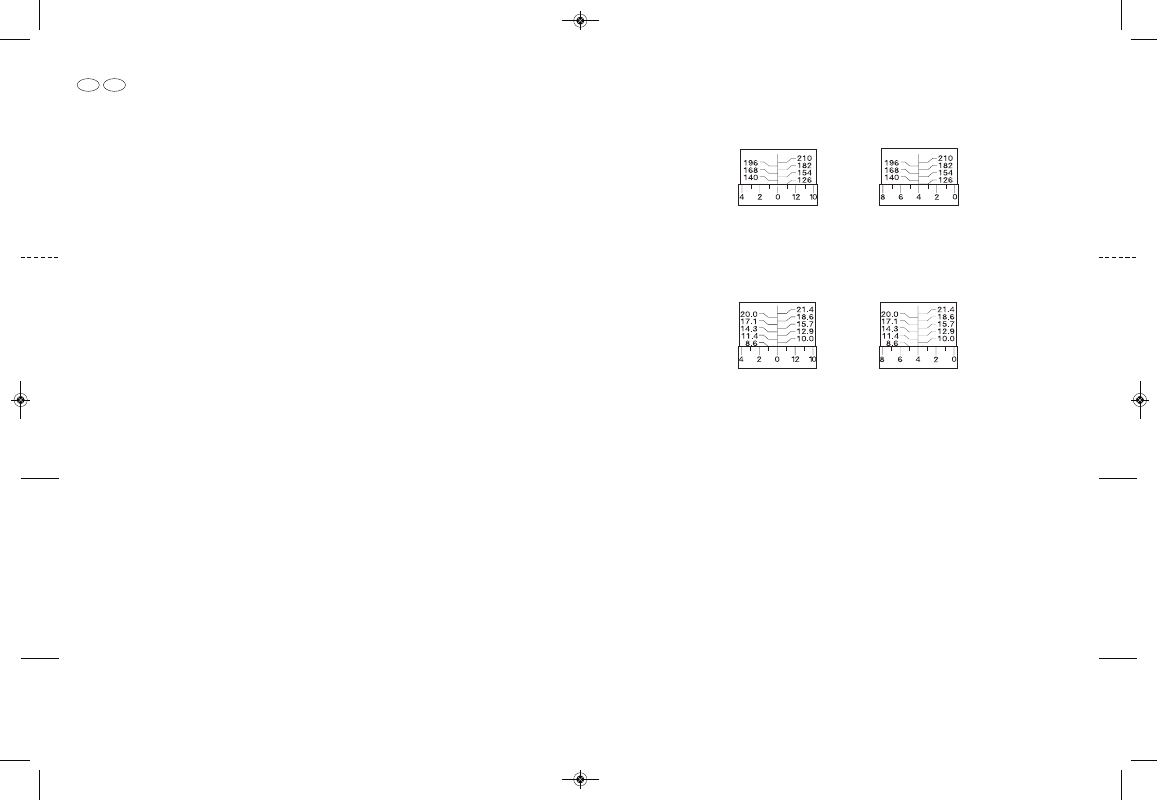

Esempio 1
Regolazione grossolana Esempio 1
Regolazione di precisione
Esempio 2
Regolazione grossolana Esempio 2
Regolazione di precisione
