PELLETHEIZÖFEN Kapitel 2
INSTALLATIONS- UND GEBRAUCHSANLEITUNG Seite 17
Theoretische grundlagen für die installation Technischer Service - Alle Rechte sind der MCZ S.p.A. vorbehalten - Vervielfältigung verboten
Rauchfang
Schornstein mit
Windschutz
Inspektion
0,5 m
Externe
Isolierte
Rauchgasableitung
Inspektion
0,5 m
3-5 %
2 - 3 m MAX
Inspektion
0,5 m
Rauchfang
M
in
d
es
te
n
s 1,
5
-2 m

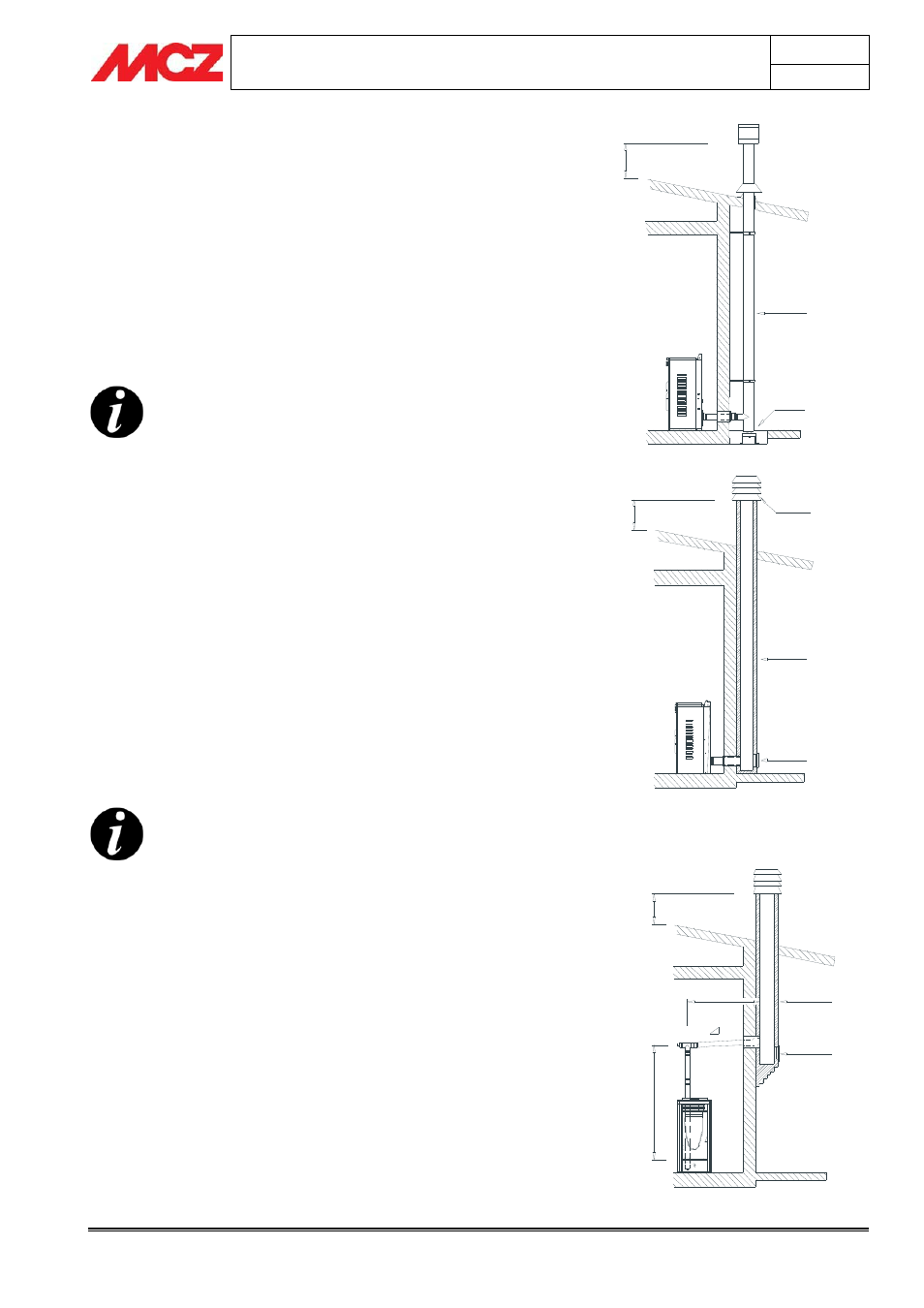

2.6. ANSCHLUSS AN DEN RAUCHFANG
Schornsteinquerschnitte mussen für jede Anlage einzeln berechnet
werden. Die Nachweise mussen für Einfachbelegung mittels EN
13384/T1 und für Mehrfachbelegung mittels EN 13384/T2 durchgeführt
werden.
Unten am Rauchfangs ist eine Inspektionsklappe für die regelmäßigen
Kontrollen und die Reinigung, die einmal im Jahr fällig wird,
anzubringen.
Der Anschluss an den Rauchfang ist luftdicht und mit den von uns
empfohlenen Rohren und Anschlussstücken auszuführen.
Es ist unbedingt zu überprüfen, ob der Schornstein laut geltenden
Richtlinien mit einem Windschutz versehen ist.
Diese Art Anschluss garantiert auch bei einem
vorübergehenden Stromausfall die Ableitung der
Rauchgase.
2.7. ANSCHLUSS AN EINE EXTERNE
RAUCHGASABLEITUNG MIT ISOLIERTEM ODER
DOPPELWANDIGEM ROHR
Auch in diesem Fall muss der Anschluss nach EN 13384/T1 oder EN
13384/T2 berechnet und nachgewiesen werden.
Es dürfen nur isolierte (doppelwandige) Edelstahlrohre mit glatter
Innenfläche verwendet werden (es sind keine biegsamen Edelstahlrohre
zulässig), die an der Wand zu befestigen sind.
Unten am Rauchfang ist eine Inspektionsklappe für die regelmäßigen
Kontrollen und die Reinigung, die einmal im Jahr fällig wird,
anzubringen.
Der Anschluss an den Rauchfang ist luftdicht und mit den von uns
empfohlenen Rohren und Anschlussstücken auszuführen.
Es ist unbedingt zu überprüfen, ob der Schornstein laut geltenden
Richtlinien mit einem Windschutz versehen ist.
Diese Art Anschluss garantiert auch bei einem
vorübergehenden Stromausfall die Ableitung der
Rauchgase.
2.8. ANSCHLUSS AN DEN RAUCHFANG ODER AN
EINE RAUCHGASABLEITUNG
Auch in diesem Fall muss der Anschluss nach EN 13384/T1 oder EN
13384/T2 berechnet und nachgewiesen werden.
Die Verbindung zwischen Heizofen und Rauchgasableitung muss für
einen guten Betrieb eine Neigung nicht unter 3% haben und die Länge
des horizontalen Abschnitt darf 2/3 m nicht überschreiten, der
vertikale Abschnitt von einem “T”- Anschluss zum anderen
(Richtungsänderung) darf nicht unter 1,5 m liegen.
Mit Instrumenten nachprüfen, ob ein Rauchabzug von mindestens 10
Pa vorhanden ist.
Abbildung 11
Unten am Rauchfang ist eine Inspektionsklappe für die regelmäßigen
Kontrollen und die Reinigung, die einmal im Jahr fällig wird,
anzubringen. Abb. 11
