7. ELEKTRISCHE SCHALTPLÄNE und ERSATZTEILE

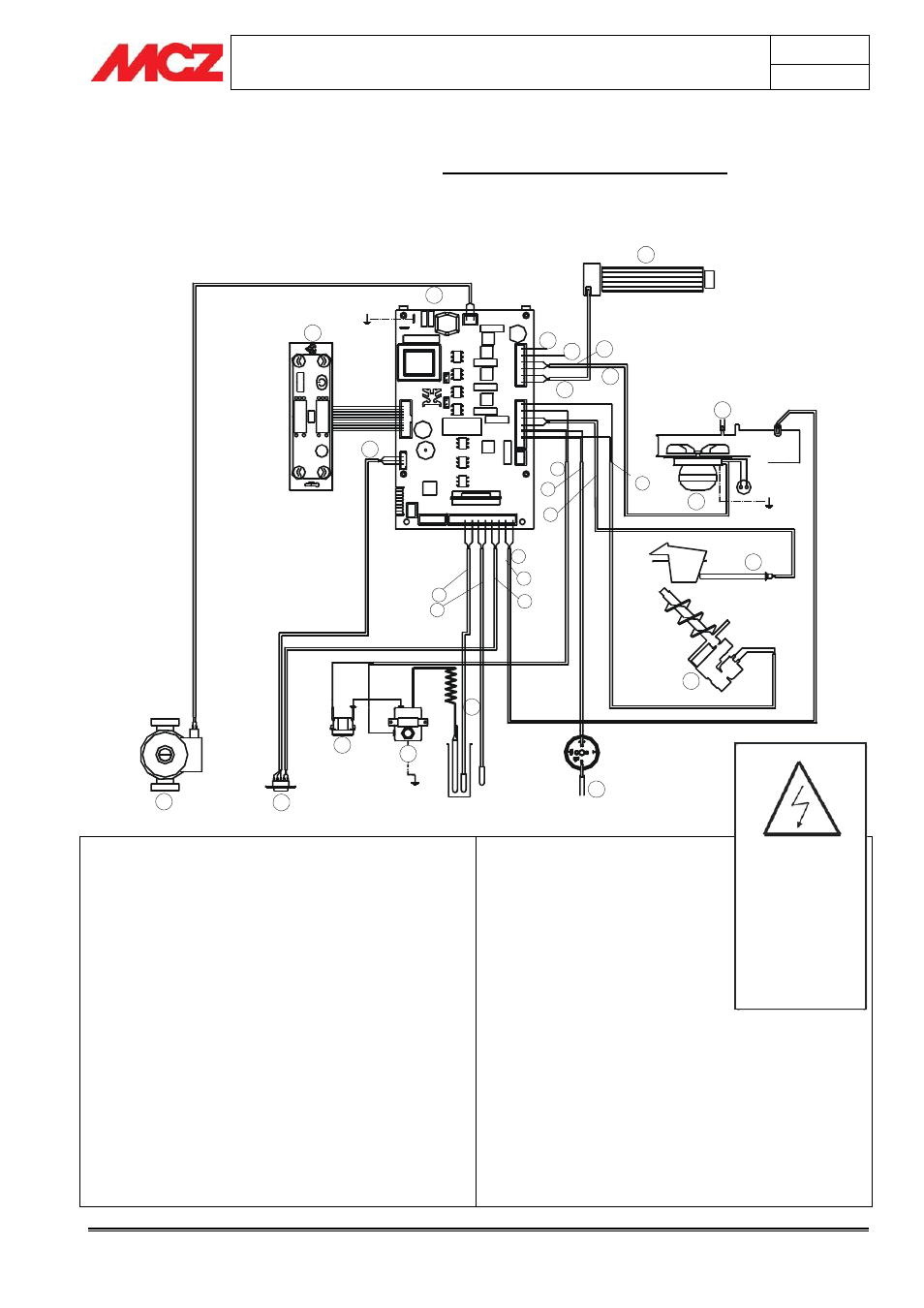

7.1. ELEKTRISCHER SCHALTPLAN POLAR-NOVA-ATHOS POWER Hydro OHNE
BAUSATZ BRAUCHWASSER
25
26
22
11
16
12
15
14
13
12
11
10
23 24
17
18
21
20
19
4
2
3
1
5
7
9
6 8
1. PROGRAMMIERUNG
2. HAUPTPLATINE
3. KONSOLE
4. WARMLUFTGEBLÄSE
5. NULLLEITER
6. 230V CA
7. PHASE
8. RAUCHGEBLÄSE
9. WÄRMETAUSCHER
10. SICHERHEITSTHERMOSTAT MIT
RÜCKSETZUNG PELLET
11. DRUCKWÄCHTER
12. ZÜNDKERZE
13. SCHNECKE
14. RAUCHFÜHLER
15. RAUCHGEBLÄSE
16. GETRIEBEMOTOR
17. RAUCHFÜHLER ROT +
18. BLAU -
19. EXTERNES THERMOSTAT
20. RAUMTEMPERATURFÜHLER
21. H2O-FÜHLER
22. TEMPERATURFÜHLER
23. SERIELLER VERBINDER
24. PUMPE
25. KLIXON
26. KUGELTHERMOSTAT
STROMKABEL
UNTER
SPANNUNG
DAS SPEISEKABEL 230V
VOR JEDEM EINGRIFF AN
D E N P L A T I NE N VO M
STROMVERSORGUNG SNET
Z TRENNEN
