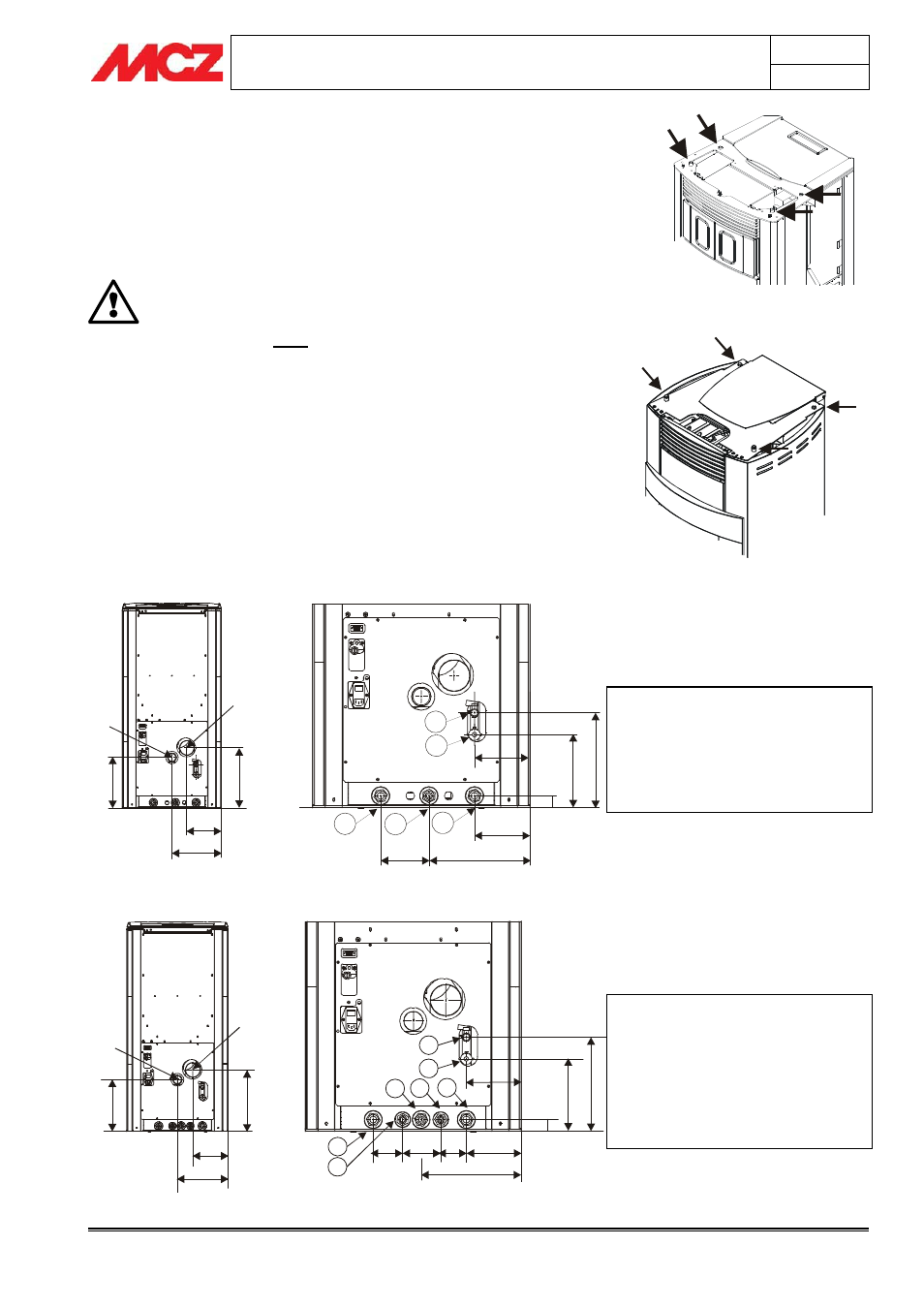

MCZ Athos HYDRO 14 kW - Handbuch (Seite 27)

PELLETHEIZÖFEN Kapitel 3
INSTALLATIONS- UND GEBRAUCHSANLEITUNG Seite 27
Installation und montage Technischer Service - Alle Rechte sind der MCZ S.p.A. vorbehalten - Vervielfältigung verboten
3.3.5. Montage der oberen Keramikabdeckplatte
Für die Montage die Abdeckplatte auf den vier oberen Überständen des
Heizofens ablegen. Auf der Unterseite befinden sich vier kleine Hohlräume,
die den, in der Abb.
11 gezeigten Gummihalterungen entsprechen.
3.4. ANSCHLUSS HYDRAULISCHE ANLAGE
WICHTIG!
Der Anschluss des Heizofens an die hydraulische
Anlage darf NUR durch Fachpersonal ausgeführt
werden, dass die Installation fachgerecht und unter
Beachtung der geltenden Vorschriften des
Aufstellungslandes vornimmt.
Bei Sachschäden oder Personenverletzungen oder
bei einem fehlenden oder fehlerhaften Betrieb durch
Nichtbeachtung der oben aufgeführten Hinweise
lehnt MCZ jede Verantwortung ab.
Den Heizofen mit den vorgerüsteten Anchlussstutzen im unteren,
hinteren Geräteteil anschliessen.
ANSCHLUSSPLAN HEIZOFEN POLAR/NOVA OHNE BAUSATZ BRAUCHWASSERERZEUGUNG
192
275
3
3
4
2
8
1
Ш80
Ш48
140
255 122
1
8
5
2
4
0 140
3
0
D
E
A1 C A2
ANSCHLUSSPLAN HEIZOFEN POLAR/NOVA MIT BAUSATZ BRAUCHWASSERERZEUGUNG
192
275
3
3
4
2
8
1
Ш80
Ш48
140 65 97 75
192
1
8
5
2
4
0
3
0
140
D
E
A1
B1
C B2 A2
Abbildung 11 – Montagehalterungen der
Keramikabdeckplatte
A1 = Wasservorlauf Heizung 3/4”M
A2=Wasserrücklauf Heizung 3/4”M
C=Entlüftung 3/4“M
D=Zusatz 3/8“M
E=Ablauf und Entleerung der Anlage 3/4“M
A1 = Wasservorlauf Heizung 3/4”M
A2=Wasserrücklauf Heizung 3/4”M
B1=Austritt Brauchwarmwasser 1/2“M
B2=Eintritt Brauchwarmwasser 1/2“M
C=Entlüftung 3/4“M
D=Zusatz 3/8“M
E=Ablauf und Entleerung der Anlage 3/4“M
