MCZ Athos HYDRO 14 kW - Handbuch (Seite 25)

PELLETHEIZÖFEN Kapitel 3
INSTALLATIONS- UND GEBRAUCHSANLEITUNG Seite 25
Installation und montage Technischer Service - Alle Rechte sind der MCZ S.p.A. vorbehalten - Vervielfältigung verboten
K
L
H
G

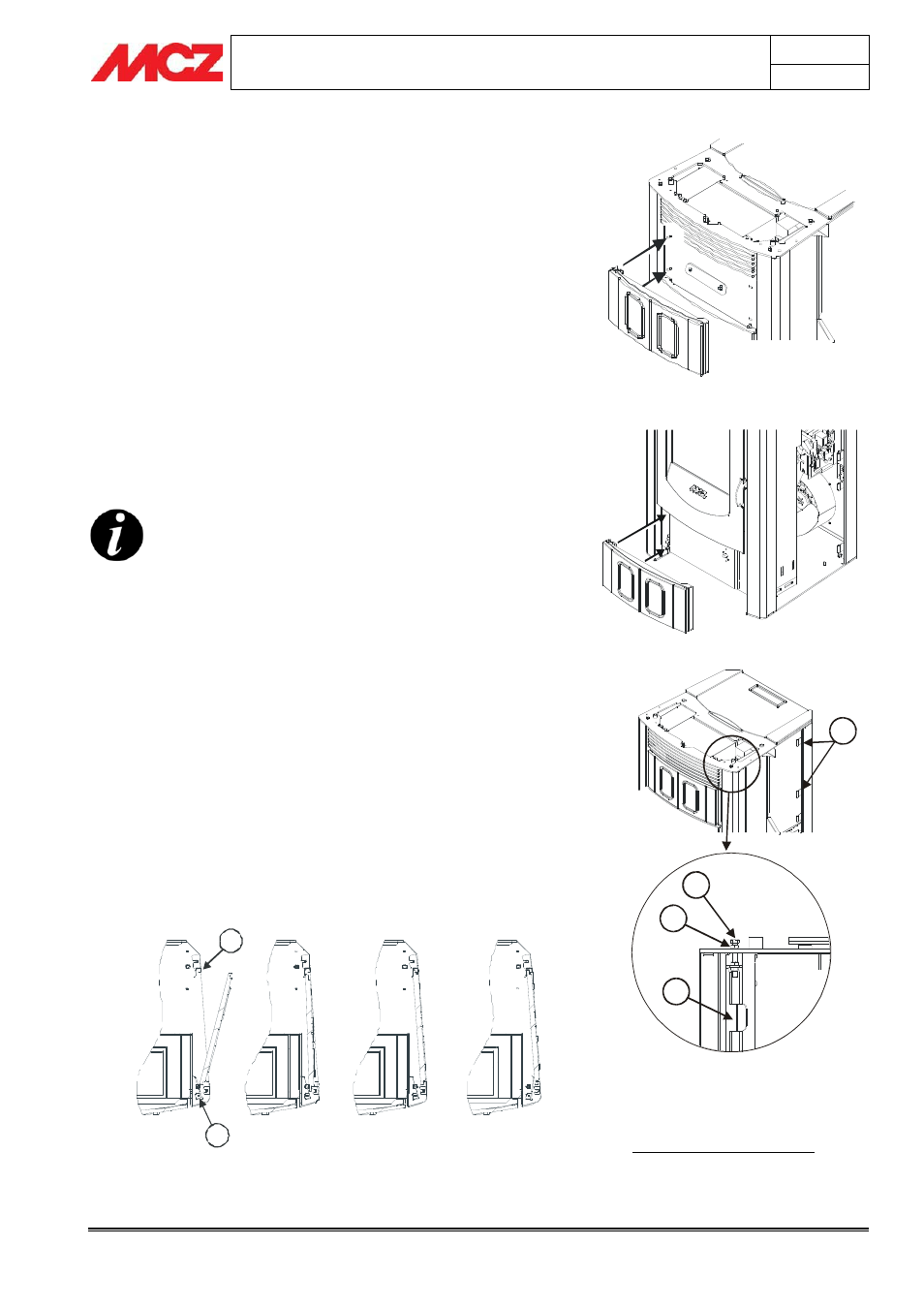

3.3. MONTAGE DER KERAMIKVERKLEIDUNG FÜR POLAR UND NOVA
3.3.1. Montage des oberen Paneels
Die beiden vormontierten Muttern am oberen Rahmenteil abnehmen. Das obere
Paneel nehmen, das Scharnier öffnen und es mit den zwei am Rahmen
angeschweissten Schrauben, von denen zuvor die Muttern entfernt wurden,
befestigen. Die Nivellierung des Paneels prüfen und die Muttern festdrehen
Abbildung
3.
3.3.2. Montage des unteren Paneels
Die zwei vormontierten Muttern im unteren Teil des Rahmens, seitlich von
der Tür des Aschenkastens entfernen. Das untere Paneel nehmen, das
Scharnier öffnen und es mit den zwei am Rahmen angeschweissten
Schrauben, von denen zuvor die Muttern entfernt wurden, befestigen. Die
Nivellierung des Paneels prüfen und die Muttern festdrehen.
Abbildung 4
3.3.3. Montage der seitlichen Fliesen
DIE MONTAGE DER FLIESEN MUSS IMMER UNTEN
BEGINNEN.
1. Die Schraube K so drehen, dass die Stange H mit dem Korpus
in Berührung kommt. Abbildung 5 - Phase 1
2. Die Fliese zu erst von der Stangenseite H einsetzen und danach
die Gegenseite in den Sitz auf den festen Halterungen G
einfügen.
Abbildung 6 - Phase 1
3. Die Fliese nach aussen drehen, so dass die noch freie Vorderkante
auf der Montageleiste zu liegen kommt.
Abbildung 6 - Phase 2
4. Die Punkte 1-2-3 mit allen Fliesen der Aussenseite wiederholen.
Abbildung 6 - Phase 3
5. Die Schraube K so drehen, dass die verbundene Stange H die
Fliesen in Richtung Montageleiste schiebt. Mit Hilfe eines
zusätzlichen Schlüssels, die Mutter L festziehen und das System
dauerhaft blockieren.
Abbildung 6 - Phase 4
6. Die beschriebenen Schritte auf der anderen Aussenseite
wiederholen.
Schritt 4
H
G
Schritt 3 Sch ritt 2 Schritt 1
Zeichenerklärung Abbildung 5 und 6
G - Hintere feste Halterungen
H - Vordere Arretierstange
L - Feststellmutter
K - Feststellschraube
Abbildung 3 – Montage vorderes, oberes Paneel
Abbildung 4 – Montage unteres, vorderes Paneel
Abbildung 5 - Seitenansicht des
Befestigungssystems der seitlichen Keramikfliesen
Abbildung 6 – Das Befestigungssystem der
seitlichen Keramikfliesen von oben gesehen
