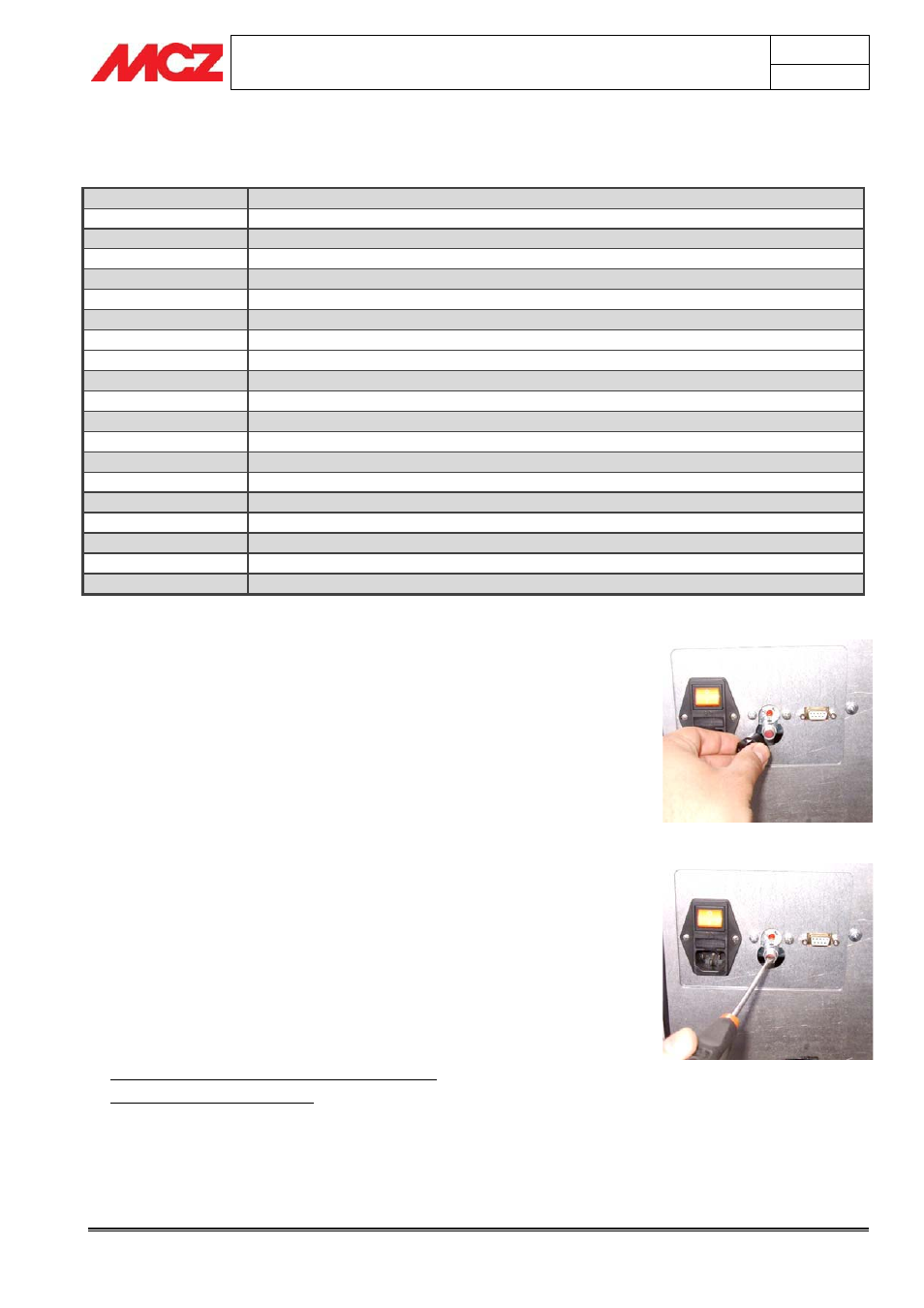

MCZ Athos HYDRO 14 kW - Handbuch (Seite 54)

PELLETHEIZÖFEN Kapitel 4
INSTALLATIONS- UND GEBRAUCHSANLEITUNG Seite 54
Arbeitsweise Technischer Service - Alle Rechte sind der Fa. MCZ vorbehalten - Vervielfältigung verboten
4.12.2. Weitere Display-Anzeigen
Folgende Tabelle fasst die Anzeigen zusammen, die auf dem Display der Bedienblende erscheinen können.
ANZEIGE AM DISPLAY BEDEUTUNG
off Der Heizofen ist ausgeschaltet.
fan acc Start-Zündfolge
load wood Beschickung mit Pellets
fire on Zündfolge und Einstellung/Stabilisierung der Flamme
ECO STOP Im Automatikbetrieb schaltet sich der Heizofen bei Erreichen der Temperatur ab.
20 C° Raumtemperatur (Beispiel)
62 C° Raumtemperatur (Beispiel)
UT 01, UT02,… Benutzerparameter zur Programmierung der Uhrzeit, der Zeitschaltungen, usw.
day1,,,7 Wochentage
Soll Einstellung der Betriebsart des Heizofens (Beisp. SET MAN = Heizofen manuell eingestellt)
Alar fan fail Am Rauchgebläse ist ein Problem aufgetreten
stop fire Automatische Durchführung der Reinigung des Feuerbeckens nach Ablauf des eingestellten Zeitintervalls
mcz spa mcz spa
cool fire Der Heizofen arbeitet im Betrieb "Kühlung"
alar dep fail Der Druckwächter hat angesprochen und meldet, dass die Evakuierung der Rauchgase nicht einwandfrei arbeitet.
alarm sond fumi Der Rauchgasfühler funktioniert nicht einwandfrei.
alar no acc Eine Zündung ist fehlgeschlagen
alar no fire Im Heizofen brennt kein Feuer
alar fail sic Thermischer Alarm Zu hohe Hitze in der Struktur
4.12.3. Heizofen blockiert
Eine Blockierung des Heizofens kann folgende Ursachen haben:
x Überhitzung der Struktur und des Pelletsbehälters
x Überhitzung des Wassers im Heizkessel (T>85°C)
x Hochdruck der abgeleiteten Rauchgase (vom Druckwächter
gemessen) und damit eine mögliche Verstopfung der
Rauchgasableitung oder Gegendruck von aussen. .
x Der Druck im Innern der Anlage liegt unter oder über dem
niedrigsten oder höchsten Betriebsparameter
Die Blockierung wird durch das Aufleuchten der Kontrollleuchte (7) und
dem Ertönen eines akustischen Warnsignals angezeigt.
Unter diesen Bedingungen wird der Heizofen automatisch abgeschaltet.
Jeder Versuch, das System neu zu starten, ist in diesem Fall nutzlos.
Am Display (8) wird die Ursache der Blockierung angezeigt.
4.12.3.1. Temperaturkugelfühler Heizkessel
Der Heizofen tritt in den SICHERHEITSALARM mit dem Namen “ALAR
SIC FAIL”, der durch die zu hohe Wassertemperatur verursacht wird.
MANUELL RÜCKSETZBARES THERMOSTAT
Nur bei kaltem Heizofen wird für die manuelle Rücksetzung
die Kappe des Thermostatfühlers, der sich auf der Rückseite des
Heizofens befindet, abgeschraubt und die rote Taste für die
Rücksetzung gedrückt; es ist ein "Klicken" des Thermostats hörbar.
Die Schutzkappe wieder anschrauben.
Abbildung 7 und 8.
Abbildung 7 - Rücksetztaste des Kugelfühlers
Abbildung 8
-
Wie der Kugelthermostat
rückzusetzen ist, wenn der Heizofen
abgekühlt ist
