PELLETHEIZÖFEN Kapitel 3
INSTALLATIONS- UND GEBRAUCHSANLEITUNG Seite 33
Installation und montage Technischer Service - Alle Rechte sind der MCZ S.p.A. vorbehalten - Vervielfältigung verboten

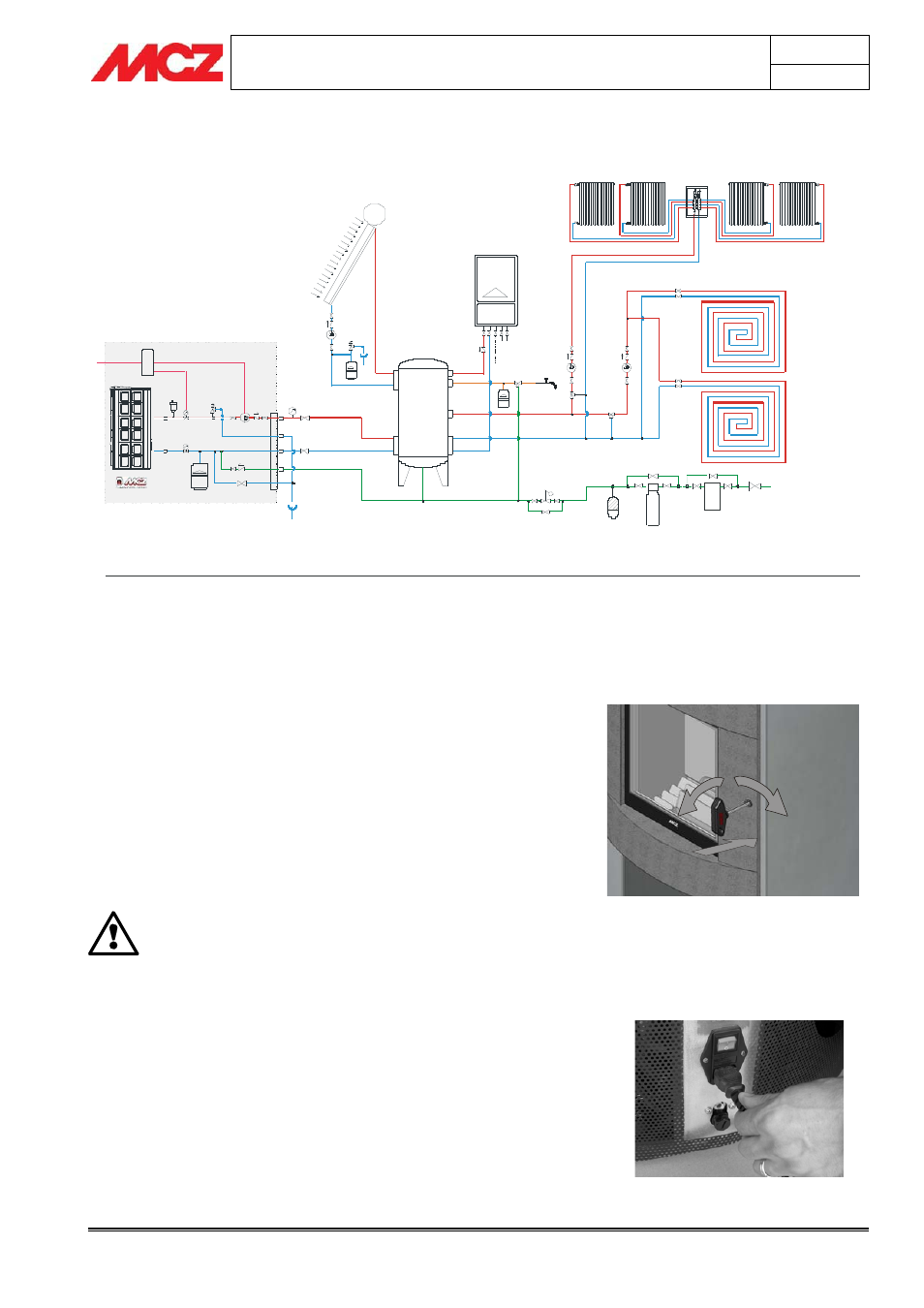

3.5.5. Schaltplan für die Installation in Verbindung mit einem Pufferspeicher
(POLAR-NOVA-ATHOS-ATHOS POWER)
R
AUSTRITT
BRAUCHWARMWASSER
230V 50HZ
S VS P
VE
V
VD
VD
V T
T
V
SICHERHEITSABLASS
DRUCK
ZUSATZ ANLAGE
C
PS
BA
PR
PR
ENTRITT
BRAUCHKALTWASSER
SE
RA RA RA RA
Vsc
Flt
Add
A
RP
V
V
Im Heizofens eingebaute Teile
M
VORLAUF ANLAGE
LEISTUNGEN:
HEIZUNG MIT ANLAGE MIT PUFFERSPEICHER
ERZEUGUNG VON BRAUCHWASSER IN
EINER ANLAGE MIT PUFFERSPEICHER
KONFIGURATION:
POLAR/NOVA/ATHOS OHNE BRAUCHWASSERATZ IN VERBINDUNG MIT EINER ANLAGE PUFFERSPEICHER, HEIZKESSEL UND SOLARZELLEN
ANLAGENPLAN MIT GESCHLOSSENEM GEF SS F R HEIZUNG DURCH HEIZK RPER ODER STRAHLUNGSPANEELEN UND ERZEUGUNG VON
SE Platine
S Automatische
M Manometer
VS
V
Ventil
P Pumpe
VD
T
Temperaturmessung Heizkessel
VE
VV
Motorisiertes 3-Wege-Ventil
SC
F
C
B
BA
RA
PR
PS A
RP
Vsc
Flt
Add
Ц Д Ь
Entlüftung
Entlüftungsventil 3 Bar
Rückschlagventil
Expansionsgefäss 1,5 Bar für 6 l
Plattenwärmetauscher
Strömungswächter
Methangas-Heizkessel
Boiler
Pufferspeicher
Hiezkörper
Strahlungspaneele
Solarzellen
Drucktossdämpfer
Druckminderungsventil
Ablaufventil Anlage/Heizkessel
Anlagenfilter
Enthärter
RÜCKLAUF ANLAGE
ZEICHENERKLÄRUNG:
3.6. ÖFFNUNG/SCHLIESSUNG TÜR HEIZOFEN ATHOS
Der Heizofen Athos wird mit einem Inbusschlüssel für das
Öffnen/Schließen der Tür geliefert. Es reicht, den Schlüssel einzusetzen,
einen leichten dauerhaften Druck auf die Tür auszuüben und den Griff
zu drehen (gegen den Uhrzeigersinn, um zu öffnen, in den
Uhrzeigersinn, um zu schließen).
Die Tür wird als geschlossen angesehen, wenn der Schlüssel sich nicht
weiter dreht. Es ist normal, dass der Vorgang mehrere 180°-Drehungen
des Schlüssels erfordert.
ACHTUNG!
Für einen korrekten Betrieb des Heizofens muss die
Tür gut geschlossen werden. Den Schlüssel im
Uhrzeigersinn drehen, bis dieser starken Widerstand
gegen die Drehung leistet.
3.7. ELEKTRISCHER ANSCHLUSS
Schließen Sie das Netzkabel zunächst auf der Rückseite des Heizofens
an und dann an einer Wandsteckdose.
Abbildung 12 Der Hauptschalter
auf der Rückseite sollte nur zum Einschalten des Heizofens betätigt
werden, ansonsten sollte er ausgeschalten sein.
Bei längerer Nichtbenutzung des Heizofens empfiehlt es sich,
das Verbindungskabel vom Heizofen zu trennen.
Abbildung 12 – Versorgungskabel
Heizofen
Öffnung/Schließung Tür Athos
