MCZ Athos HYDRO 14 kW - Handbuch (Seite 66)

PELLETHEIZÖFEN Kapitel 7
INSTALLATIONS- UND GEBRAUCHSANLEITUNG Seite 66
Elektrische schaltpläne und Ersatzteile Technischer Service - Alle Rechte sind der Fa: MCZ S.p.A. vorbehalten -Vervielfältigung verboten

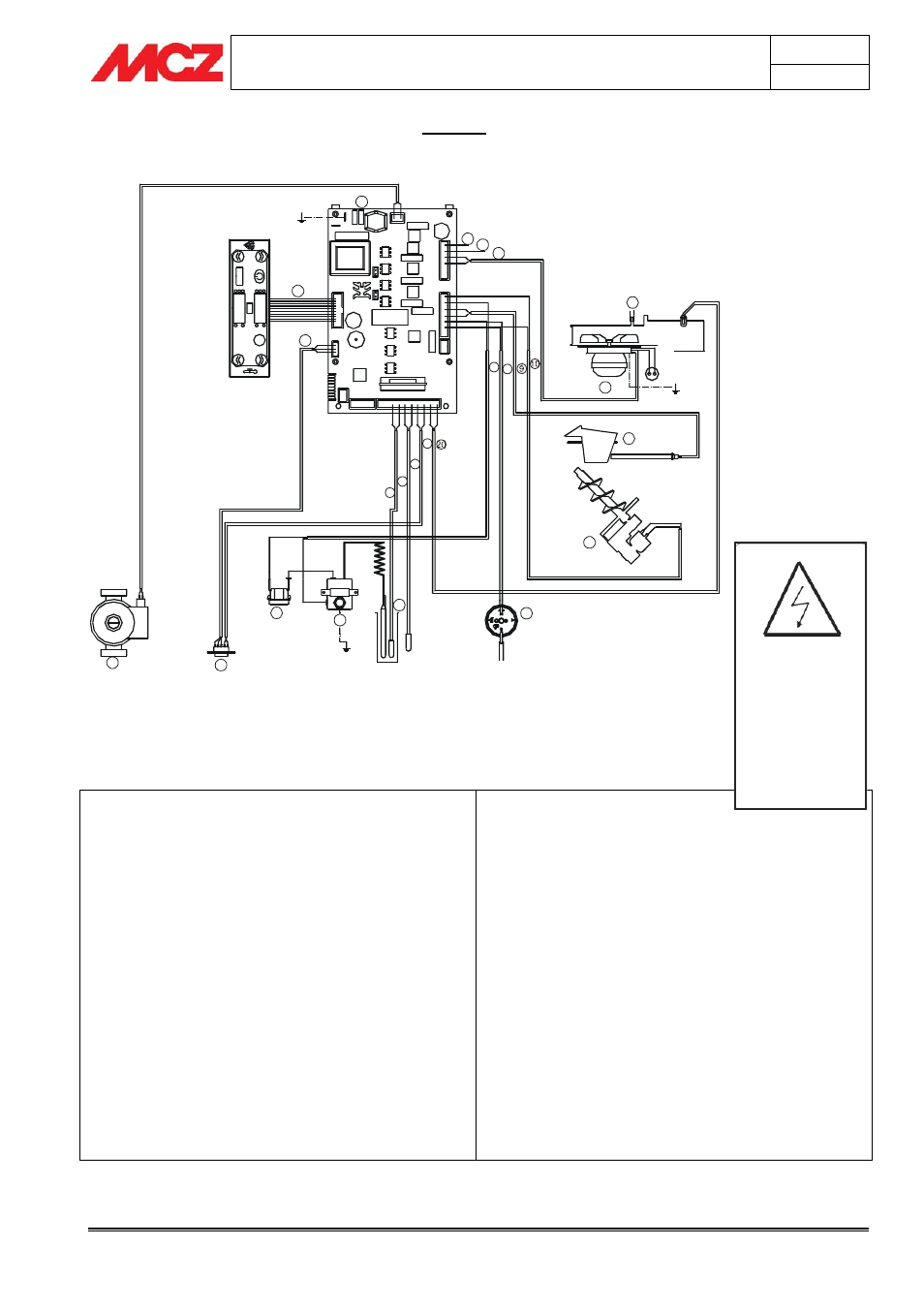

7.3. ELEKTRISCHER SCHALTPLAN ATHOS Hydro OHNE BAUSATZ BRAUCHWASSER
1
2
3
4
5
6
7 8
11
12
9
14
8
17
16
18
19
21
15
22
23 13
1. KONSOLE
2. PROGRAMMIERUNG
3. HAUPTPLATINE
4. NULLLEITER
5. 230V CA
6. PHASE
7. SICHERHEITSTHERMOSTAT MIT
RÜCKSETZUNG PELLET
8. DRUCKWÄCHTER
9. ZÜNDKERZE
10. SCHNECKE
11. RAUCHFÜHLER
12. RAUCHGEBLÄSE
13. PUMPE
14. GETRIEBEMOTOR
15. TEMPERATURFÜHLER
16. H2O-FÜHLER
17. RAUMTEMPERATURFÜHLER
18. EXTERNES THERMOSTAT
19. BLAU -
20. RAUCHFÜHLER ROT +
21. KUGELTHERMOSTAT
22. KLIXON
23. SERIELLER VERBINDER
STROMKABEL
UNTER
SPANNUNG
DAS SPEISEKABEL 230V
VOR JEDEM EINGRIFF AN
D E N P L A T I NE N VO M
STROMVERSORGUNG SNET
Z TRENNEN
