Multi-Contact MA063 Benutzerhandbuch
Seite 3
Advanced Contact Technology
www.multi-contact.com
3 / 8
1
3
2
36
55
46
60
4
5
Tab. 1
Tab. 2
Tab. 3

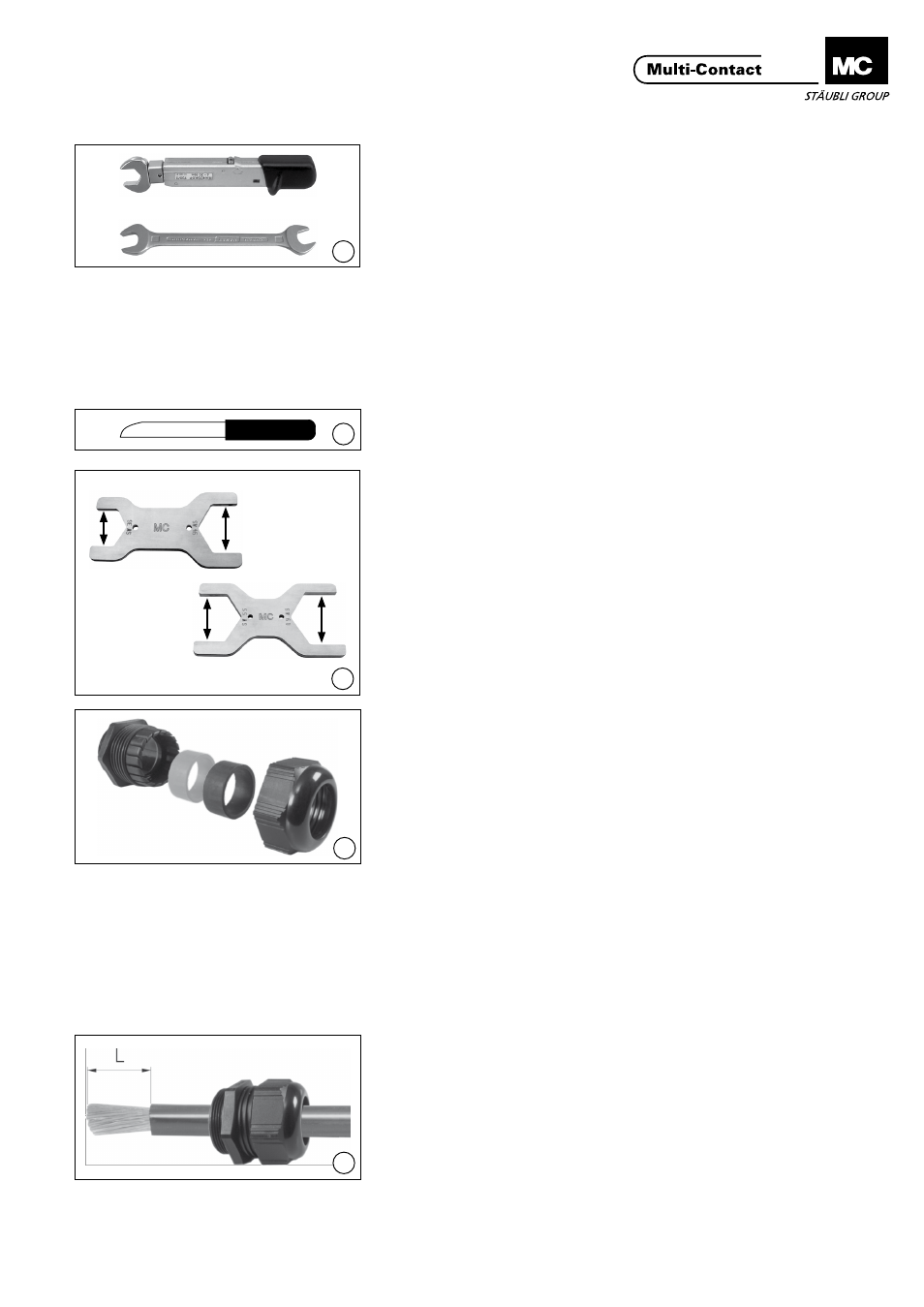

Notwendiges Werkzeug
Tools required
(ill. 1)
Drehmomentschlüssel SW27 für
Buchse, SW26 für Stecker, 45-160 Nm
und Gabelschlüssel für AxiClamp Hül-
se gemäss untenstehender Liste�
(ill. 1)
Torque spanner A/F27 for socket, A/
F26 for plug, 45-160 Nm and open
end spanner for AxiClamp-Sleeve
accordin g to the liste below�
(ill. 2)
Werkzeug zum Abisolieren der
Leitun g�
(ill. 2)
Tool to strip the cable insulation�
(ill. 3)
Montagewerkzeug für die
Kabelverschraubun g�
(ill. 3)
Assembly tools for cable gland�
Leitungskonfektionierung
Cable assembly
Auswahl des Gummis für die
Kabelverschraubung
Selection of the rubber seal for the
cable gland
(ill. 4)
In den Kabelverschraubungen der
Steckverbindertypen KBT/KST
16BV���M40 und���M50 sind zwei
Pressgummi s in den Farben schwarz
und grau für verschiedene Leiter-
durchmesser�
(ill. 4)
The cable glands of KBT/KST 16BV���
M40 or���M50 plug connectors are
equipped with 2 rubbers seals with
the colours black and grey for differ-
ent cable diameters�
Hinweis:
Den unbenutzten Pressgummi
entsorgen.
Note:
Dispose the unused rubber seal.
Vorbereitung der Leitung
Cable preparation
Hinweis:
Leitung nicht anschweissen oder
anlöten!
Note:
Do not solder or weld the cable!
(ill.5)
Kabelverschraubung auf die Leitung
schieben und Leitung auf die Länge
L
abisolieren (siehe Tab� 4)�
(ill.5)
Slip cable gland onto the cable and
strip cable insulation to length
L (see
tab� 4)�
Leiterquerschnitt
Conductor cross section
Anzugsdrehmoment
Tightening torque
Schlüsselweite SW
Key size
mm²
Nm
mm
50/70
45
16
95/120
78
22
150/185
120
27
240
160
28
Kabelverschraubung
Cable gland
Montagewerkzeug
Assembly tool
Bestell-Nr.
Order No.
M40
GS36/46
15.0134
M50
GS55/60
15.0135
M50L
GS55/60
15.0135
Kabelaussen-Ø / Cable outer-Ø
Kabelverschraubung
Cable gland
Gummi grau
Grey rubber seal
Gummi schwarz
Black rubber seal
Ø (mm)
Ø (mm)
M40x1,5
15-23
19-28
M50x1.5
22-29
27-35
M50Lx1,5
-
28-38
