Multi-Contact MA202 - Handbuch

Advanced Contact Technology
www.multi-contact.com 1 / 8
MA202 (de_en)
Montageanleitung MA202 (de_en)
Assembly instructions
MC Mehrpolige Stift- und Buchseneinsätze
2-polig+PE bis 109-polig+PE MC Multipole pin and socket inserts 2-pole+PE
up to 109-pole+PE
Inhalt
Sicherheitshinweise....................................................................2
Notwendiges Werkzeug ������������������������������������������������������������3
Vorbereiten der Leitung �������������������������������������������������������������4
Crimpen der Kontakte ����������������������������������������������������������������6
Einbau der Kontakte ������������������������������������������������������������������7
Überprüfung auf einwandfreie Konfektionierung ����������������������8 Content
Safety Instructions ......................................................................2
Tools required ............................................................................3
Cable preparation ����������������������������������������������������������������������4
Crimpen der Kontakte ����������������������������������������������������������������6
Einbau der Kontakte ������������������������������������������������������������������7
Control of correct assembly ������������������������������������������������������8

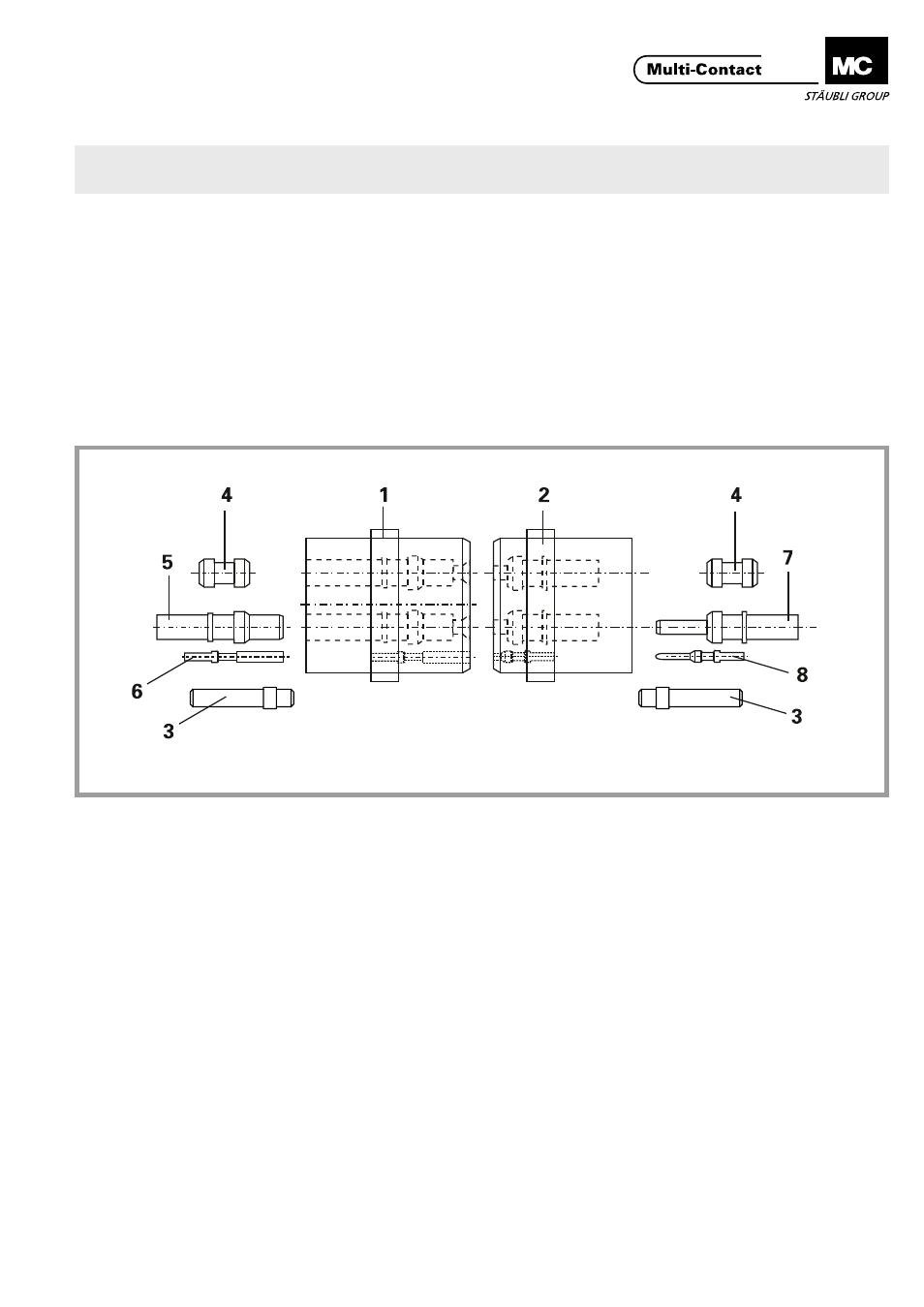

1. Buchsenträger
2. Stiftträger
3. Verschlussstopfen MVS1/1 1)
4. Verschlussstopfen 2)
5. Buchse Ø 5-11 mm
6. Buchse Ø 1-3 mm
7. Stift Ø 5-11 mm
8. Stift Ø 1-3 mm
1. Socket carrier
2. Pin carrier
3. Blind plugs MVS1/1 1)
4. Blind plugs Ø 1-8 2)
5. Socket Ø 5-11 mm
6. Socket Ø 1-3 mm
7. Plug Ø 5-11 mm
8. Plug Ø 1-3 mm
1) Der Verschlussstopfen MVS1/1 passend für Nenn-Ø 1,0 mm, muss rich-
tungsabhängig mit der langen Seite zur Kabelausgangsrichtung hinmontiert
werden� Er ist für den Träger E1-18+PE (Stift und Buchsenseite) geeignet� Für
E01-18PE darf kein Verschlussstopfen verwendet werden� Stattdessen ist nur
Vollbestückung mit Kontakten zulässig!
2) Passend für Nenn-Ø 1,5 - 8 mm Farben: Ø1/weiss; Ø1,2-2/blau; Ø2,36 und
Ø3/gelb; Ø5/weiss; Ø6/schwarz; Ø8/schwarz
1) The blind plug MVS1/1, suitable for nominal Ø 1 mm, must be assembled with
the long side facing the direction of the cable entry� The blind plug is only
suitable for the E1-18+PE (Pin + socket side)� For the E01-18PE a blind plug
may not be used. In place of this it is permitted to completely fill the part with
all contacts�
2) Suitable for nominal-Ø 1,5 - 8 mm Colours: Ø1/white; Ø1,2-2/blue; Ø 2,36 and
Ø3/yellow; Ø5/white; Ø6/black; Ø8/black
