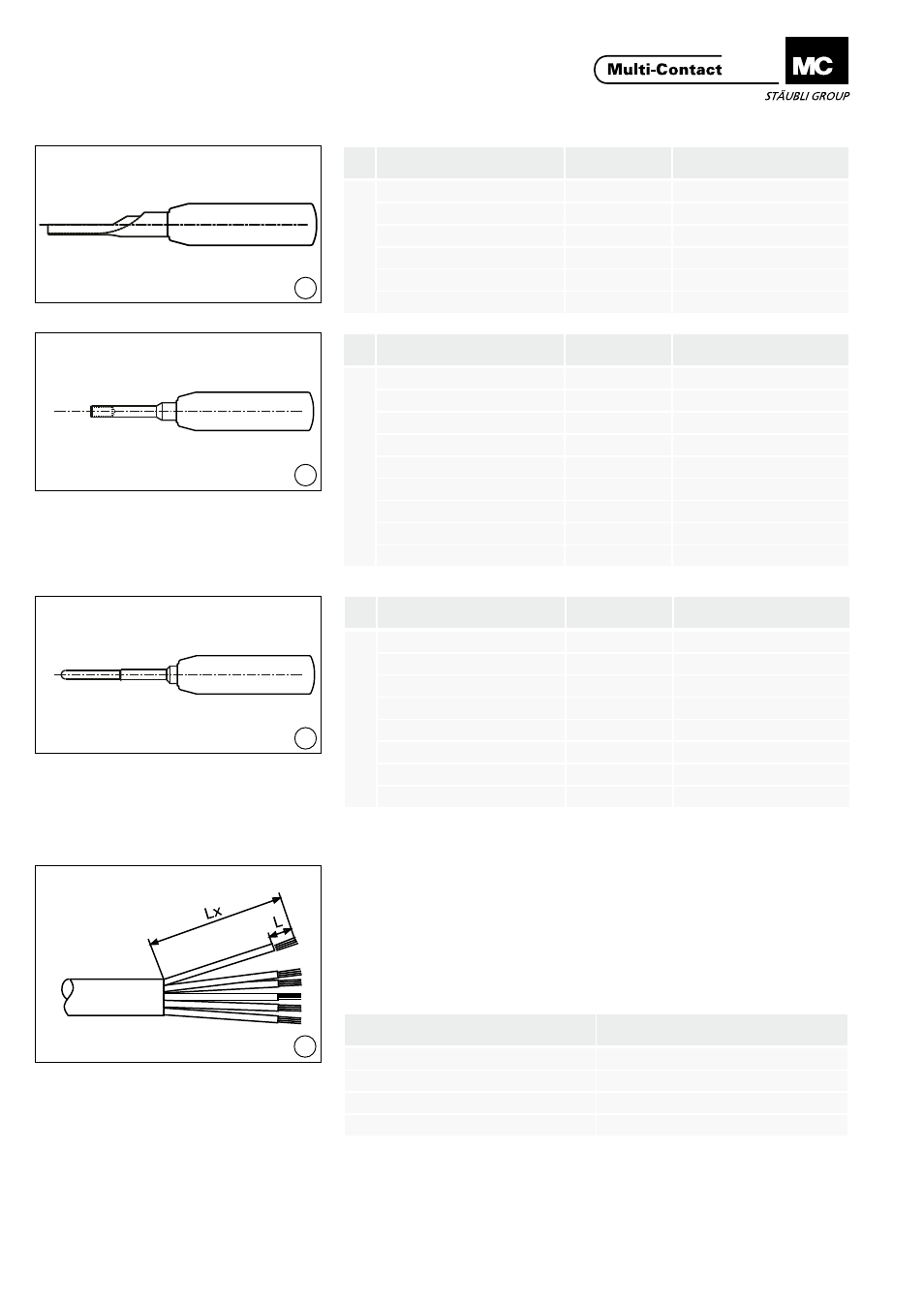

Vorbereiten der Leitung Cable preparation
(ill. 8)
Leitung auf Mass Lx abisolieren� Lx
entsprechend Gehäusegrösse und
Leitungsart ermitteln� Richtwerte für
MC Standardgehäuse:
(ill. 8)
Strip cable insulation to dimension
Lx� Lx depends on housing size and
type of cable . Approximate figures for
standard MC housings:
ill.
Einsetzwerkzeug Stift/Buchse
Insertion tool pin/socket
Bestell-Nr.
Order no.
Für Nenn-Ø Stift/Buchse
For nom.-Ø pin/socket
5
ME-WZ1/1,2 18.3000 1 / 1,2
ME-WZ1,5/2 18.3003 1,5 / 1,57 / 2 / 2,36
ME-WZ3 18.3010 3
ME-WZ5 18.3013 5
ME-WZ6 18.3016 6
ME-WZ11/38 18.3021 8 / 11
ill.
Stiftausbauwerkzeug
Extraction tool pin
Bestell-Nr.
Order no.
Für Kontakt Nenn-Ø
For nom.-Ø contact
6
MSA-WZ1/1,2 18.3002 1 / 1,2
MSA-WZ1,5 18.3005 1,5 / 1,57
MSA-WZ1,5/109 18.3020 1,5 1)
MSA-WZ2 18.3009 2
MSA-WZ3 18.3012 2,36 / 3
MSA-WZ5 18.3015 5
MSA-WZ6 18.3018 6
MSA-WZ8 18.3022 8
MBA-WZ5 18.3014 11
ill.
Buchsenausbauwerkzeug
Extraction tool socket
Bestell-Nr.
Order no.
Für Kontakt Nenn-Ø
For nom.-Ø contact
7
MBA-WZ1/1,2 18.3001 1 / 1,2
MBA-WZ1,5 18.3004 1,5 / 1,57
MBA-WZ1,5/109 18.3019 1,5 1)
MBA-WZ2 18.3008 2
MBA-WZ3 18.3011 2,36 / 3
MBA-WZ5 18.3014 5
MBA-WZ6 18.3017 6
MSA-WZ8 18.3022 8
1) Für 58-polige bzw� 109-polige Ausführung
1) For 58-pole or 109-pole connectors
Gehäusegrosse
Housing size
Lx (mm)
1 40
2 40
3 55
4 70
