Multi-Contact MA231 Benutzerhandbuch
Seite 3
Advanced Contact Technology
www.multi-contact.com
3 / 8
2
1
3
4
5
6

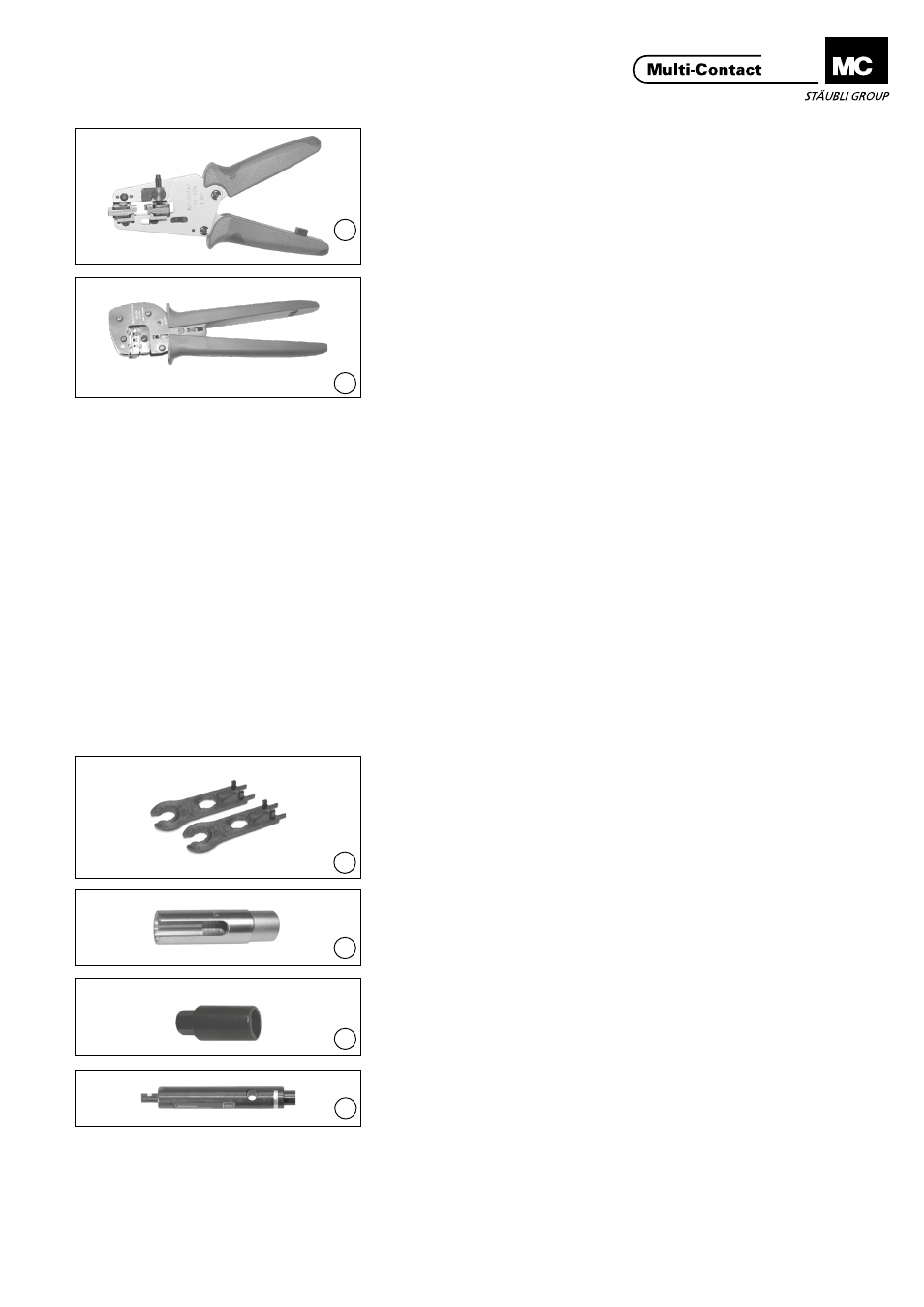

Erforderliches Werkzeug
Tools required
(ill. 1)
Abisolierzange
PV-AZM... inkl.
eingebauten Abisolier-Messern sowie
Sechskantschlüssel SW2,5.
(ill. 1)
Stripping pliers
PV-AZM... incl. built-
in blade as well as hexagonal screw-
driver A/F 2,5mm.
Leiterquerschnitt: 1,5 / 2,5 / 4 / 6 mm²
Typ:
PV-AZM-1.5/6
Bestell-Nr.
32.6029-156
Cable cross section: 1,5 / 2,5 / 4 / 6 mm²
Type:
PV-AZM-1.5/6
Order No.
32.6029-156
Leiterquerschnitt: 4 / 6 / 10 mm²
Typ:
PV-AZM-4/10
Bestell-Nr.
32.6027-410
Cable cross section: 4 / 6 / 10 mm²
Type:
PV-AZM-4/10
Order No.
32.6027-410
(ill. 2)
Crimpzange
PV-CZM... inkl. Locator
und eingebautem Crimpeinsatz.
(ill. 2)
Crimping pliers
PV-CZM... incl. Loca-
tor and built-in crimping insert.
Crimpbereich:
1,5 / 2,5 / 4mm² (14 / 12 AWG)
Typ:
PV-CZM-18100
Bestell-Nr.
32.6020-18100
Crimping range:
1,5 / 2,5 / 4 mm² (14 / 12 AWG)
Type:
PV-CZM-18100
Order No.
32.6020-18100
Crimpbereich:
2,5 / 4 / 6 mm² (12 / 10 AWG)
Typ:
PV-CZM-19100
Bestell-Nr.
32.6020-19100
Crimping range:
2,5 / 4 / 6 mm² (12 / 10 AWG)
Type:
PV-CZM-19100
Order No.
32.6020-19100
Crimpbereich: 4 / 10 mm² (12 AWG)
Typ:
PV-CZM-20100
Bestell-Nr.
32.6020-20100
Crimping range: 4 / 10 mm² (12 AWG)
Type:
PV-CZM-20100
Order No.
32.6020-20100
Crimpbereich: 12 / 10 / 8 AWG
Typ:
PV-CZM-22100
Bestell-Nr.
32.6020-22100
Crimping range: 12 / 10 / 8 AWG
Typ:
PV-CZM-22100
Order No.
32.6020-22100
(ill. 3)
PV-MS Montageschlüssel,
1 Set = 2 Stück
Bestell-Nr.
32.6024
(ill. 3)
Open-end spanner
PV-MS,
1 Set = 2 pieces
Order No.
32.6024
(ill. 4)
PV-WZ-AD/GWD Steckschlüssel zum
Anziehen
Bestell-Nr.
32.6006
(ill. 4)
PV-WZ-AD/GWD socket wrench
insert to tighten
Order No.
32.6006
(ill. 5)
PV-SSE-AD4 Steckschlüssel zum
Kontern
Bestell-Nr.
32.6026
(ill. 5)
PV-SSE-AD4 socket wrench insert to
secure
Order No.
32.6026
(ill. 6)
PV-PST Prüfstift
Bestell-Nr.
32.6028
(ill. 6)
Test plug
PV-PST
Order No.
32.6028
Hinweis:
Der Prüfstift kann nicht für Kabel
mit 8 AWG verwendet werden!
Note:
The test plug cannot be used with
an 8 AWG cable!
