7/10/98
WARTUNG
HD3070 mit automatischer Gaskonsole Betriebsanleitung 5-9
6. Spannung an der Stromverteiler-Baukarte 1XPCB2 messen. Eine Detailzeichnung der 1XPCB2 befindet sich in
Abb. 5-2. Siehe auch Verdrahtungsdiagramm am Ende des Handbuches, falls erforderlich. Sicherungen F1, F2
und F3 auf der Karte aufsuchen. Die Messungen zwischen jeder der Sicherungen und der Gehäuseerdung
sollten folgendes ergeben:
F1: 24 VAC
F2: 120 VAC
F3: 240 VAC
Sind sie spannungsfrei oder an einer oder mehreren Stellen unrichtig, Netzversorgung abschalten und Störung
an den Sicherungen und zugehörigen Sockelstiften, Anschlüssen und Verdrahtungen von 1XPCB2 zwischen
dem Stromverteiler-Baukartenanschluß REC1 und dem Sekundär-Transformator T1 suchen. Die Lage von T1
ist aus Abb. 6-7 ersichtlich.
Hauptstromsicherungen F1, F2 und F3 gemäß Abb. 6-3 und die zugehörigen Kabel und Anschlüsse zwischen
T1 und L1 sowie L2 (einschließlich Verbindungskarte auf den 240/480 V-Einheiten) prüfen.
Schadhafte Komponenten erforderlichenfalls reparieren und/oder austauschen.

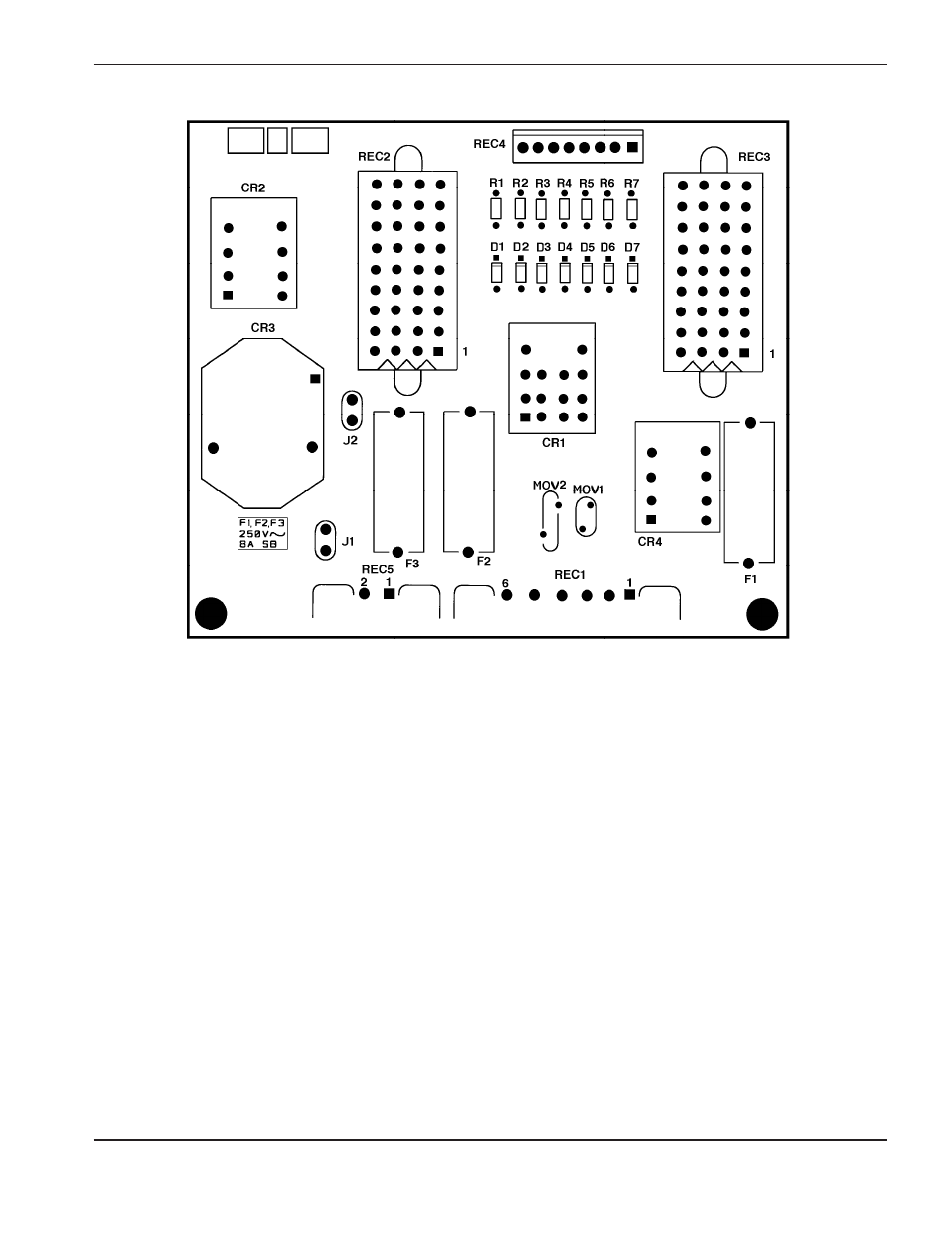

Abbildung 5-2 Stromverteiler-Baukarte 1XPCB2
ASSY NO REV SERIAL NO
POWER DISTRIBUTION
