INSTALLATION
3-8
HD3070
mit automatischer Gaskonsole Betriebsanleitung
240/480 V-Stromquelle – Klemmbrett-Einstellungen
• Die 240/480 V-Stromquellen (078075) werden in der Konfiguration für 480 V-Betrieb geliefert. Die Brücken
müssen für 240 V-Betrieb umgeschaltet werden (siehe Abb. 3-2).
220/380/415 V-Stromquelle – Klemmbrett-Einstellungen
• Die 220/380/415 V, 3-Phasen, 50 Hz Stromquelle (078074) wird normalerweise mit werksmäßig
eingestellten 380 V verschickt, wenn nicht anders bestellt wurde. Um die Stromquelle auf eine andere
Spannung (220 oder 415 V) umzustellen, müssen der Kontrollen-Transformator T1 und der Strom-
Transformator T2 neu umgeklemmt werden (siehe Abb. 3-3).

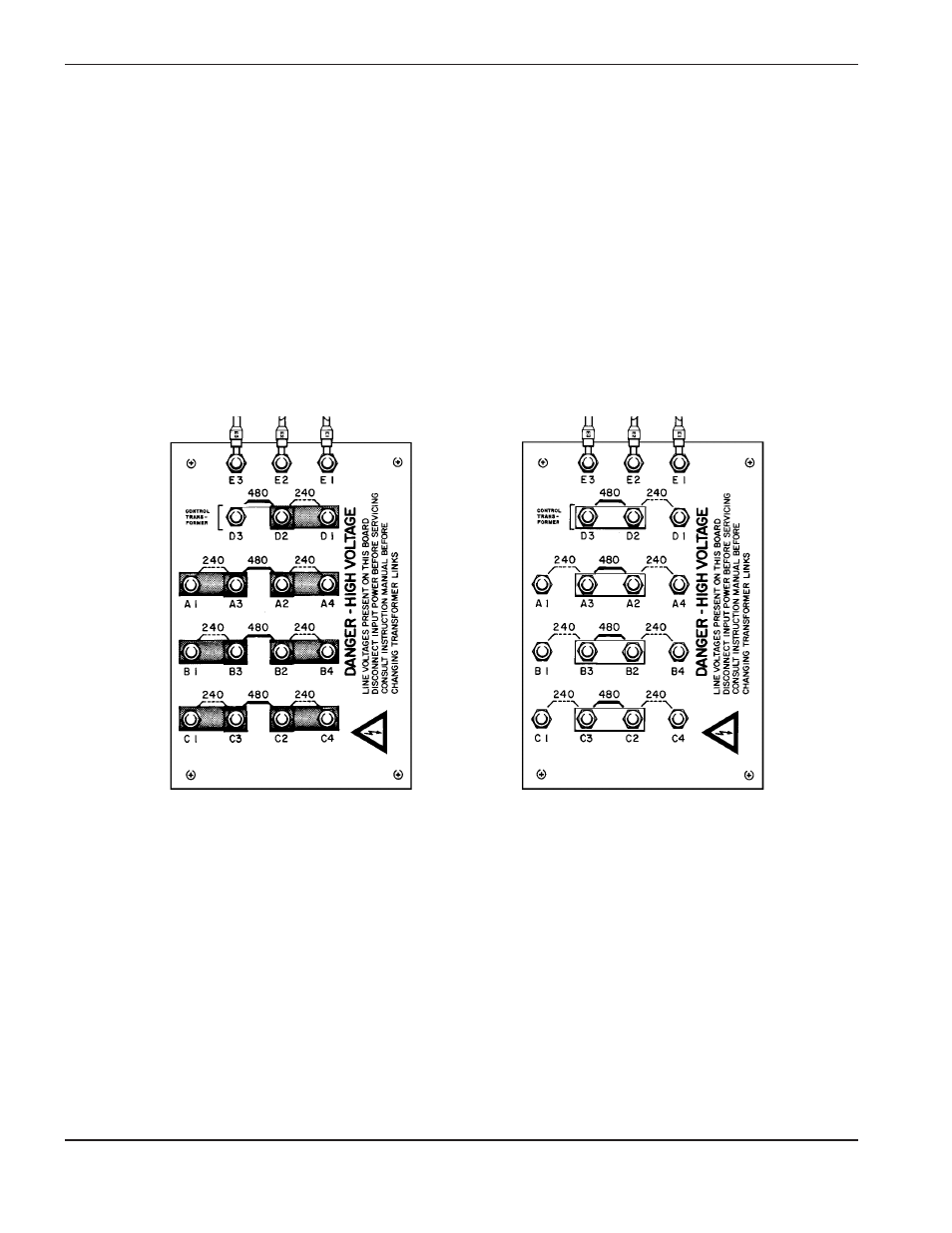

240 V
Abbildung 3-2
Zweifach-Spannungs-240/480 V-Klemmbrett-Einstellungen
480 V
