7/10/98
WARTUNG
HD3070 mit automatischer Gaskonsole Betriebsanleitung 5-27

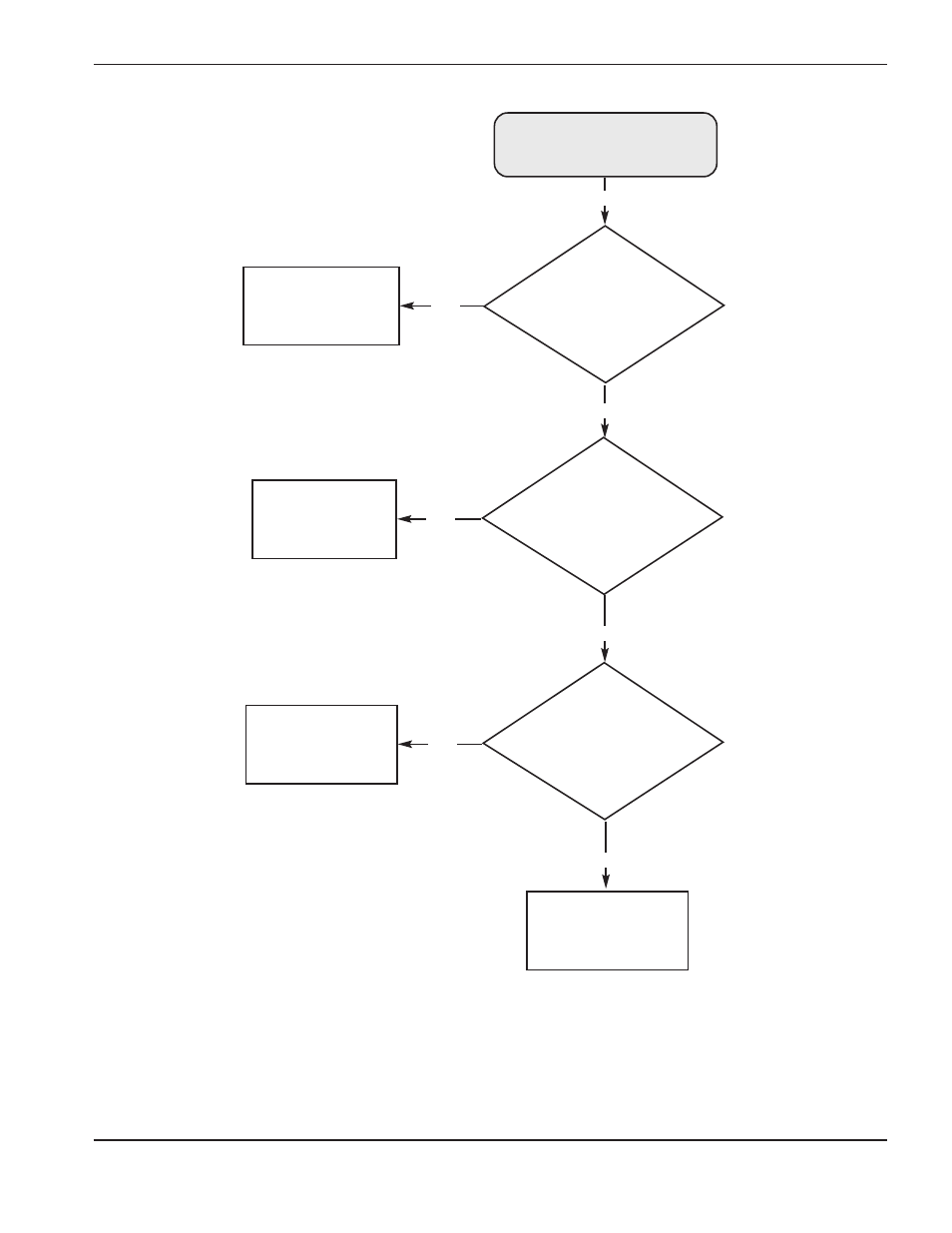

COOLANT FLOW (Kühlmittel-
Durchfluß)-LED leuchtet nicht.
(Fortsetzung)
COOLANT FLOW
(Kühlmittel-Durchfluß)-
Schalter FS1 ersetzen.
Kühlmittel-Pumpe P1
ersetzen.
Abb. 6-10 (3)
250 V-Sicherung F3
(008322) mit 8 A
ersetzen.
Kühlmittel-
Pumpenmotor M1
ersetzen. Abb. 6-10 (1)
Ja
Ja
Ja
Nein
Nein
Nein
Nein
Ist
der COOLANT
FLOW (Kühlmittel-
Durchfluß)-Schalter FS1
defekt? Abb. 6-10 (4)
Funktioniert
der Kühlmittel-
Pumpenmotor
M1?
Abb. 6-10 (1)
Hat die
Sicherung F3 auf der
Stromverteilerkarte
1XPCB2 versagt?
Abb. 6-6 (1)
