BEDIENUNG
HD3070 mit automatischer Gaskonsole Betriebsanleitung 4-27

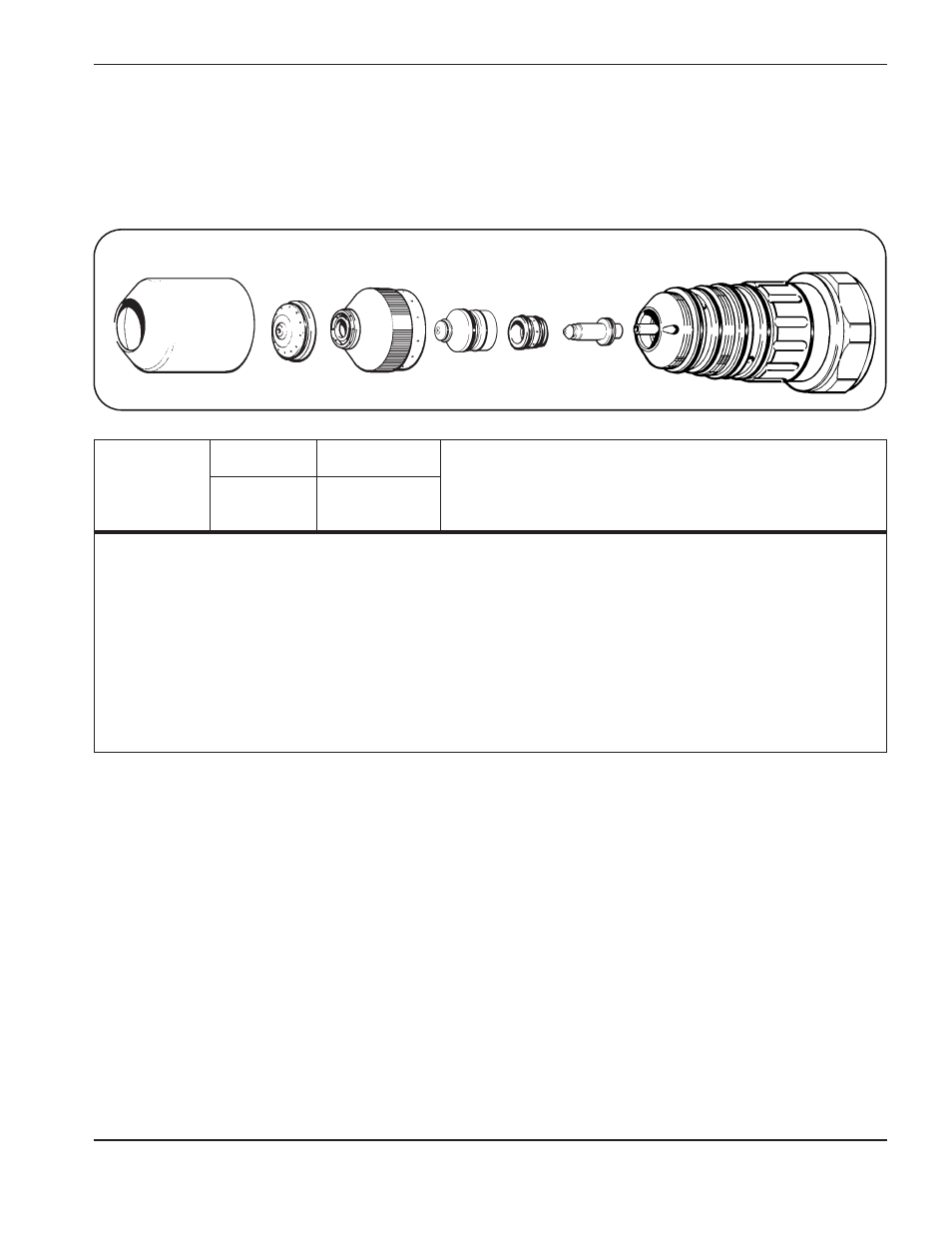

Schutzschild
020671
Düse
020646 Elektrode
120112
Brennerkappe
020633
Wirbelring
020637
Brenner PAC186
120349 Schutzkappe
020634/020687
Schneiden von Unlegierter Stahl
Plasmagas: O
2
Sekundärgas: O
2
und N
2
Lichtbogenstrom: 50 A
8/31/98
Test-Vorströmungs- Testlauf
Durchflußraten* % Durchflußraten % Lichtbogen Abstand Anfangshöhe
Vorströmung Sekundär Plasma Spannung Brenner zum Schneid- für das Lochstech-
Materialdicke O
2
& N
2
O
2
N
2
O
2
Kupplungtyp Werkstück** geschwindigkeit Lochstechen Verzögerung
(GA) (Zoll) (mm) (1)# (2)# (3)# (4)# (5)# (6)# (V) (mm) (m/min.) (mm) (Skala) (sek.)
22 0,030 0,8 5 75 40 0 40 — 103 1,0 6,86 1,5 0 0
20 0,036 0,9 40 40 103 1,0 5,33 1,5 0 0
18 0,048 1,3 40 40 104 1,0 4,06 1,5 0 0
16 0,060 1,5 40 40 109 1,3 3,05 2,0 0 0
14 0,075 1,9 40 40 113 1,3 2,54 2,0 0 0
12 0,105 2,7 40 40 119 1,3 1,91 2,5 0 0,1
10 0,135 3,4 40 40 122 1,5 1,40 2,5 ,5 0,2
3⁄16 4,8 40 40 124 1,5 1,14 2,5 1 0,3
1⁄4 6,4 60 60 127 2,0 0,90 3,0 2 0,5
Die Gaseinlaßdrücke für O
2
und N
2
müssen für alle Blechdicken zwischen 7,2 und 9,2 bar liegen.
# Siehe Abb. 4-3 zur Lage der LCD-Displays.
* Geringe Erhöhung der Test-Vorströmungs-O
2
- und N
2
-Durchflußraten kann die Lochstechfähigkeit bei den oben
aufgelisteten dickeren Blechen erhöhen. Eine zu starke Erhöhung der Vorströmungs-Durchflußraten kann die
Plasmastart-Zuverlässigkeit jedoch beeinträchtigen (Fehlzündungen).
** Die Brennerabstandstoleranzen betragen ± 0,125 mm. Beim Einsatz einer Brennerhöhensteuerung betragen
die Toleranzen ±1 V.
CCW-Verschleißteile (entgegen dem Uhrzeigersinn) sind für spiegelbildliches Schneiden erhältlich.
Siehe Abschnitt 6, Teileliste.
Sollten beim Schneidprozeß Schwierigkeiten auftreten und Durchflußraten suspekt erscheinen, siehe Abschnitt 5,
Wartung, Gegendruck-Prüfungen an der Gasanlage.
