ERSATZTEILLISTE
HD3070
mit automatischer Gaskonsole Betriebsanleitung
6-23
PAC186 Maschinenbrenner-Bausatz
Maschinenbrenner-Bausatz mit Abgriff für Zündhöhensensor an der Schutzkappe (128101)*
Maschinenbrenner-Bausatz ohne Abgriff für Zündhöhensensor an der Schutzkappe
(128102)**
Teile-
Pos.
Nummer
Beschreibung
bestimmt für
Menge
1
120349
Torch Main Body
1
2
044507
O-Ring, Buna, 70 Duro 1.424 X .070
2
3
044026
O-Ring, Buna, 70 Duro 1.239 X .070
1
4
044025
O-Ring, Buna, 70 Duro 1.176 X .070
1
5
044012
O-Ring, Buna, 70 Duro 0.364 X .070
2
6
044508
O-Ring, Buna, 70 Duro 0.216 X .053
4
7
120204
Connector, Bullet Brass
4
7A
008890
Contact, high current
1
8
120377
Tube, Water Electrode Cooling
1
9
120111
Electrode
1
10
020637
Swirl Ring
1
11
020645
Nozzle, 30A
1
12
020633
Cap, inner nozzle retainer
1
13
020671
Shield, 30A
1
14
020687
Shield Cap (with IHS tab)*
1
020634
Shield Cap (without IHS tab)**
1

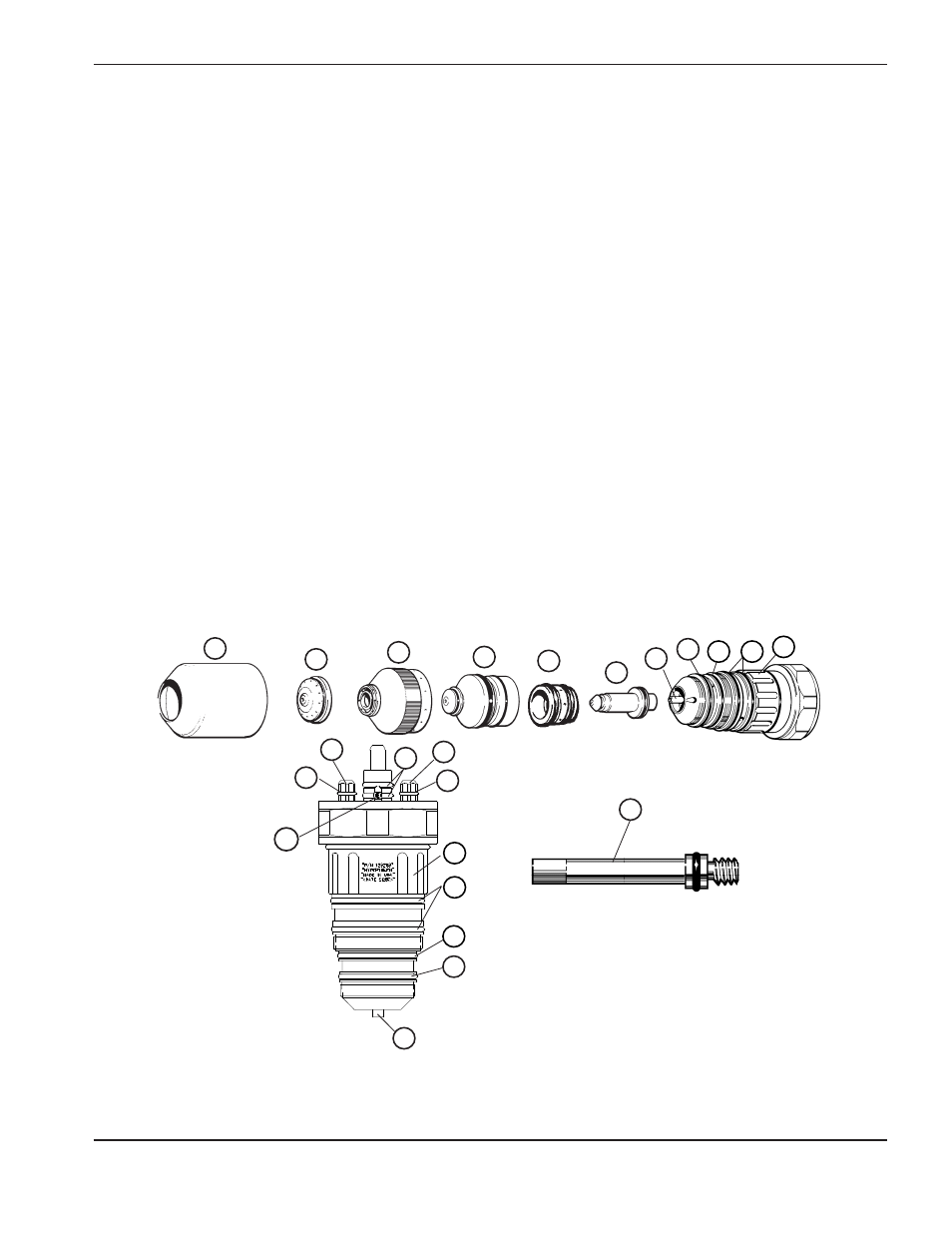

Abbildung 6-15
PAC185 Maschinenbrenner-Bausatz
1
1
2
3
2
3
4
4
7A
5
6
6
7
7
8
8
8
9
10
11
12
13
14
