WARTUNG
HD3070
mit automatischer Gaskonsole Betriebsanleitung
5-19

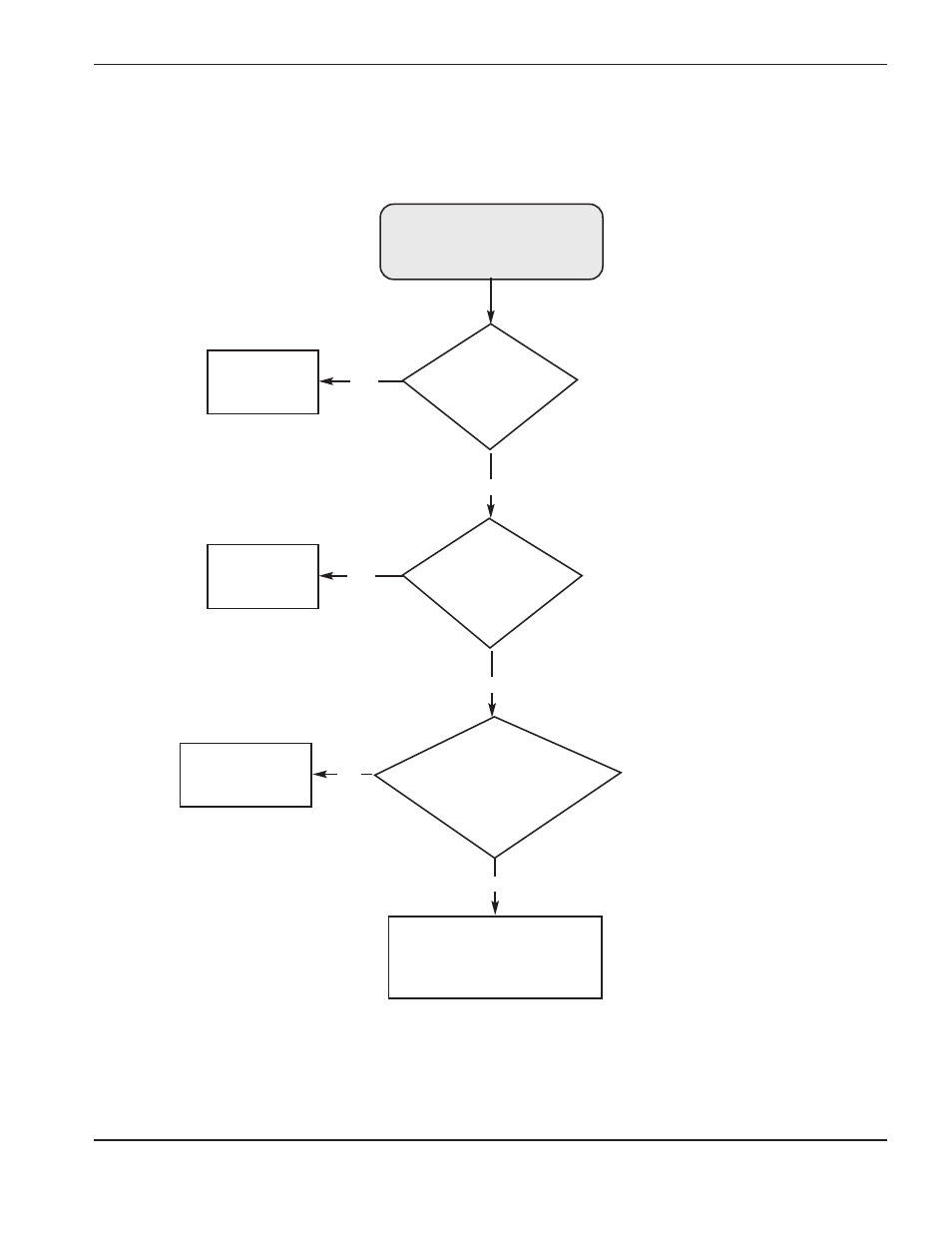

RHF Interlock (Hochfrequenz-
Konsole-Verriegelungs)-ED
leuchtet nicht.
Ist
die
Hochfrequenz-
Konsolentür
offen?
Ist
Hochfrequenz-
Konsolen-Schalter S1
defekt? Abb. 6-
11 (3)
Ist
Stromquellen-
/Hochfrequenz-
Konsolen-Steuerkabel 1x5/2x1
defekt oder nicht
angeschlossen?
Sockelstifte und Verdrahtung
von Steckdose 1x5/2x1
überprüfen. Falls erforderlich
reparieren oder ersetzen.
Tür schließen
und sichern.
Schalter S1
ersetzen.
Kabel ersetzen
oder anschließen.
Abb. 3-14
Fehlerbeseitigung – Status-LEDs – Ablaufdiagramme
Ja
Nein
Nein
Nein
Ja
Ja
