3/29/99
ERSATZTEILLISTE
HD3070
mit automatischer Gaskonsole Betriebsanleitung
6-7
Stromquelle – Verbindungskarten-Unterbaugruppe
(nur Stromquellen 240/480V)
Teile-
Pos.
Nummer
Beschreibung
bestimmt für
Menge
029626
Linkboard SA, 240-480V
LB1
1
1
004244
Linkboard, 240-480V
1
2
004245
Link, short
9
3
004246
Link, long (on rear of linkboard)
1

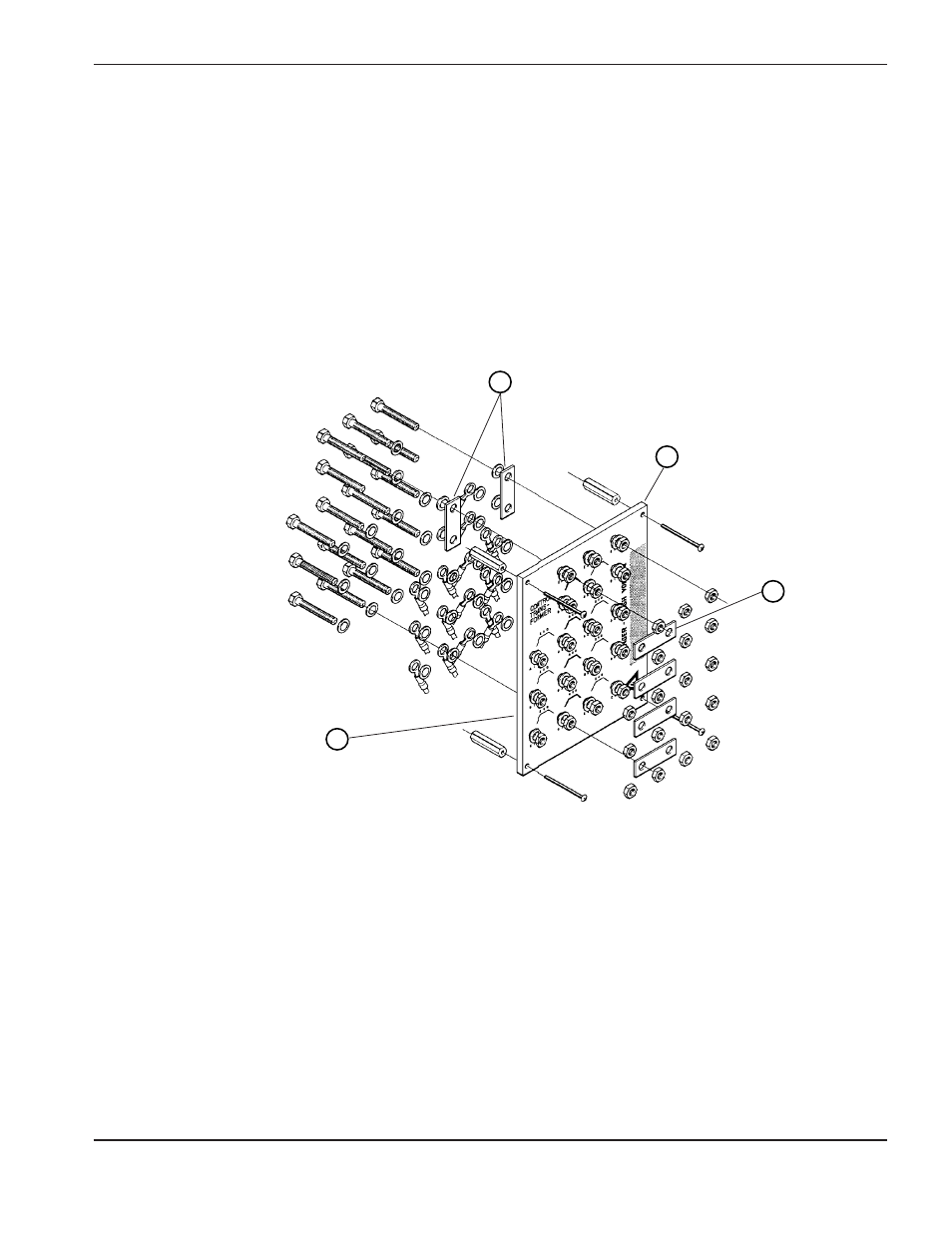

Abbildung 6-5
Verbindungskarten-Unterbaugruppe (Blatt 1 von 2)
* Die Verbindungskarte wird mit jeweils zwei
Verbindungsstücken an jeder der beiden obigen mit
* gekennzeichneten Positionen geliefert.
*
*
*
1
2
2
3
