Entleeren des Kühlmittels aus dem Brenner
Hypertherm empfiehlt die Entleerung des Brenner-Kühlmittels aus der Stromquelle und dem Brenner vor dem
Transport der Anlage. Nach dieser Entleerungs-Prozedur verbleibt eine kleine Menge des Kühlmittels in der
Anlagenpumpe und den Ventilen. Aus diesem Grunde empfiehlt Hypertherm auch, daß ein angemessenes
Verhältnis Propylen-Glykol durch die Anlage gespült wird, bevor sie entleert wird, wenn die Anlage besonders
niedrigen Temperaturen ausgesetzt wird. Es ist zu beachten, daß Hypertherms Lager-Propylen-Glykol-Lösung
02272 auf -12 °C ausgerichtet ist.
1. Jegliche Stromverbindungen zur Anlage HT2000 unterbrechen.
2. Einlaßkappe zum Befüllen des Behälters abnehmen, damit eine angemessene Entlüftung stattfinden kann.
3. Stromquellen-Behälter entleeren, indem der Ablaßhahn an der Unterseite des Behälters geöffnet wird.
Ablaßhahn schließen, nachdem das Kühlmittel abgelassen wurde. Siehe Abb. 8-8. Bei älteren Anlagen gibt es
entweder keinen Ablaßhahn oder der Ablaßhahn befindet sich an einer anderen Stelle als der auf der
Abbildung unten dargestellten. Kühlmittel aus dem Tank leeren, mit Hilfe eines Siphons über den Einlaß zum
Befüllen, falls kein Ablaßhahn vorhanden ist.
4. Sicherstellen, daß Brenner und Verschleißteile installiert und an der Stromquelle angeschlossen sind.
5. Brenner-Kühlmittel-Zufuhrschlauch (schwarzer Schlauch mit dem grünen Band) von der Stromquellen-
Rückseite unterbrechen. Siehe Abb. 8-6.
6. Saubere, trockene, ölfreie Luft bei 5,5 bis 8,3 bar in den Brenner-Kühlmittel-Zufuhrschlauch blasen bis kein
Kühlmittel mehr in den Behälter fließt.
7. Restliches Kühlmittel aus dem Behälter entleeren bzw. mit Hilfe eines Siphons entleeren, wie in Schritt 3
angegeben.
8. Kühlmittel-Filtergehäuse von der Stromquellen-Rückseite abschrauben. Siehe Abb. 9-10 bezüglich der Lage
des Filtergehäuses.
9. Kühlmittel aus dem Filtergehäuse leeren.
10. Kühlmittel-Filtergehäuse wieder an die Stromquellen-Rückseite schrauben.

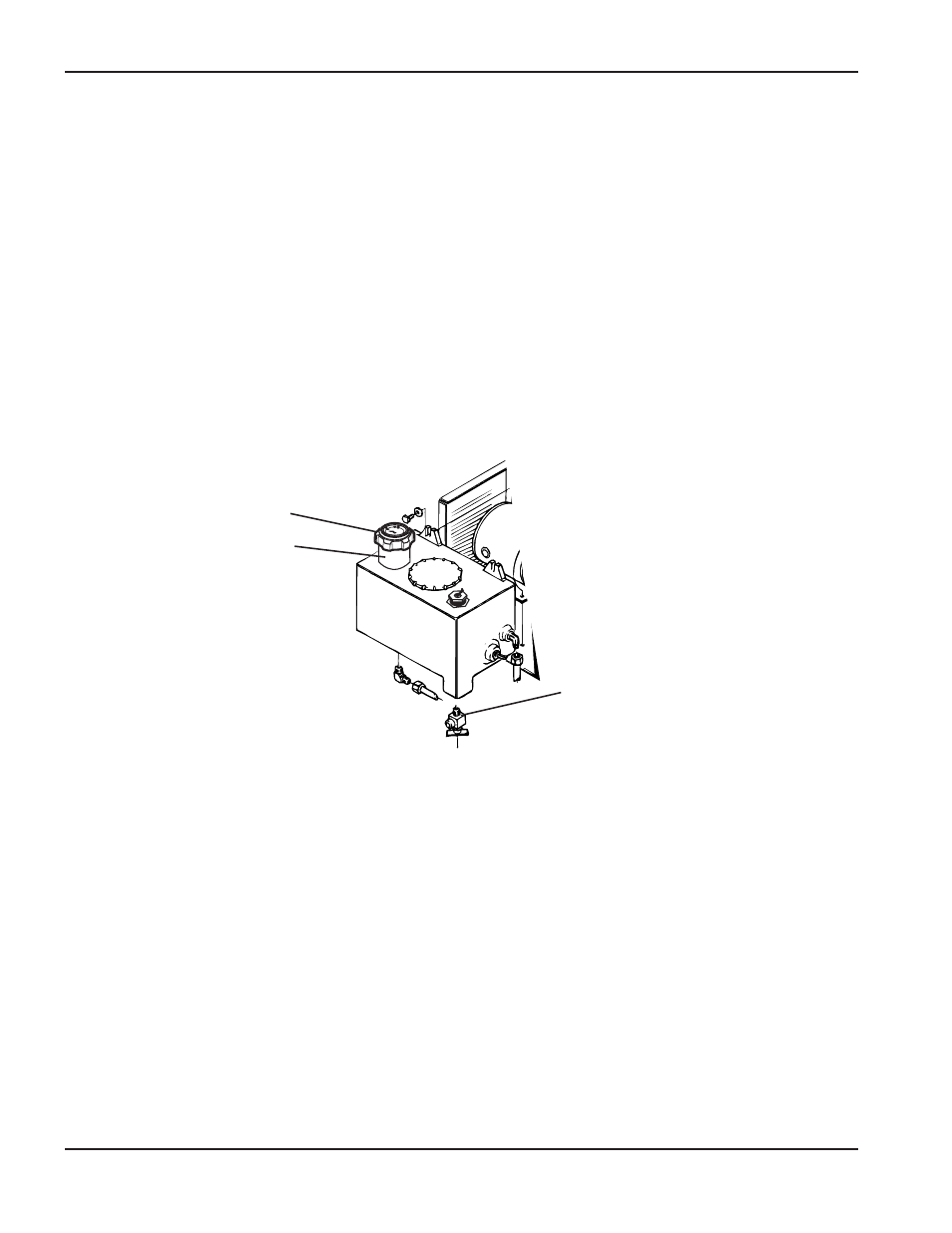

Abbildung 8-8 Lage des Ablaßhahns zur Entleerung des Kühlmittels aus dem Behälter
Einlaßkappe zum Befüllen
Einlaß zum Befüllen
Lage des Ablaßhahnes
